USB-RTD nagy sebességű programozó LCD meghajtó kártyához

A firmware megbízhatósága ugyanolyan fontos, mint a hardver minősége az ipari kijelzőrendszerekben. AUSB-RTD nagy sebességű programozó LCD meghajtó kártyáhozkifejezetten a Realtek RTD sorozatú kijelzővezérlő IC-k programozására lett kifejlesztve, hatékony megoldást kínálva a firmware-letöltésre, kötegelt gyártásra, hibakeresésre és helyszíni frissítésekre.

Az LCD-vezérlőkártya-gyártók, az OEM-berendezések gyártói és a mérnöki csapatok számára készült programozó jelentősen csökkenti a programozási időt, miközben biztosítja a firmware integritását minden gyártási tételben. Ideális társ az egyedi ipari kijelzőmegoldásokhoz.

Az általános célú programozókkal ellentétben az USB-RTD programozó Realtek RTD kijelzővezérlő platformokhoz van optimalizálva, így stabil kommunikációt tesz lehetővé a testreszabott vezérlőkártyákkal a szoftverfejlesztés és gyártás során.

A termelés hatékonyságára készült

Akár egyetlen prototípus programozásáról, akár több ezer vezérlőkártya sorozatgyártásáról van szó, az USB-RTD High-Speed ​​Programmer for LCD Driver Board stabil és megbízható teljesítményt nyújt a teljes gyártási folyamat során.

A gyártósor tipikus munkafolyamatai a következők:

- Firmware letöltés

- Szoftver ellenőrzés

- Funkció tesztelés

- Tömeggyártási programozás

- Firmware verziókezelés

- A köteg konzisztenciájának ellenőrzése

Stabil kommunikációs kapcsolata minimalizálja a programozási hibák arányát és jelentősen csökkenti a kezelői beavatkozást.

Főbb jellemzők

Nagy sebességű firmware programozás

Optimalizált kommunikációs mechanizmusunk jelentősen csökkenti a firmware letöltési idejét, hatékonyan növeli a termelési teljesítményt, miközben megőrzi a programozási stabilitást.

Realtek RTD Controller IC-ekhez tervezve

Elsősorban Realtek RTD sorozatú kijelzővezérlő chipek firmware programozására fejlesztették ki, tökéletes kompatibilitást biztosítva a testreszabott LCD meghajtó kártyákkal.

Több programozási felület

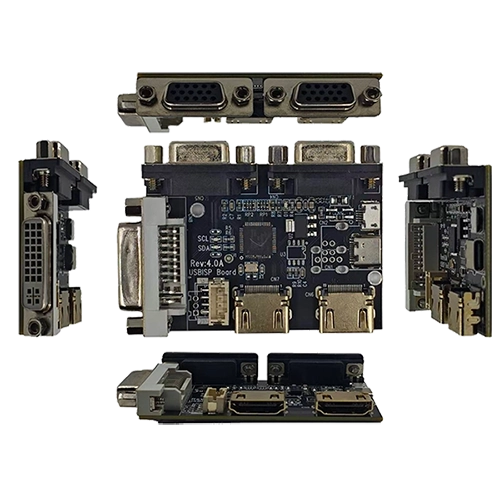

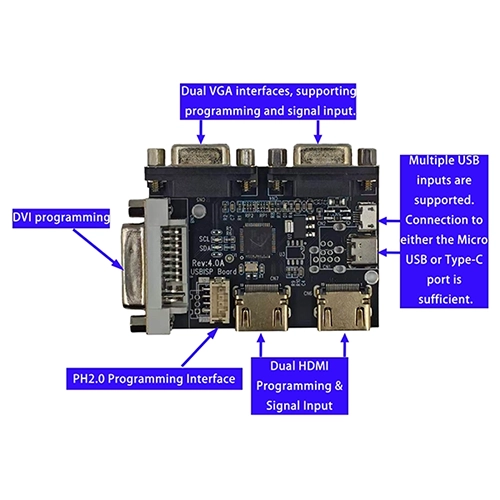

Programozónk különféle csatlakozási lehetőségeket támogat a mérnöki fejlesztés és a tömeggyártás igényeinek kielégítésére. Ezek közé tartozik a kettős HDMI programozás és jelbemenet, kettős VGA interfész, DVI programozási interfész, USB Type-C interfész, Micro USB interfész és PH2.0 programozási csatlakozók. Ez a rugalmas interfész-kialakítás lehetővé teszi a mérnökök számára, hogy könnyedén kezeljék a különböző vezérlőkártya-konfigurációkat anélkül, hogy programozási berendezést kellene cserélni.

Mérnöki fejlesztési támogatás

A K+F mérnökök számára programozónk rendkívül hatékony platformot biztosít a vezérlőkártya fejlesztési szakaszában. Segíti a mérnököket a különféle feladatok megoldásában, például a testreszabott firmware hibakeresésében, az új LCD-panelek kompatibilitásának ellenőrzésében, a különböző kijelzőfelbontások tesztelésében, az időzítési paraméterek konfigurálásában, a kijelző funkciók érvényesítésében a tömeggyártás előtt, valamint a firmware frissítések végrehajtásában a termékfejlesztés során. Végső soron hatékonyan lerövidíti a K+F ciklusokat, és felgyorsítja az új termékek piacra kerülésének idejét.

Miért számít a firmware programozás?

A megbízható firmware programozás közvetlenül meghatározza az ipari kijelzők programozási hatékonyságát. A dedikált USB-RTD nagysebességű programozó használata az LCD vezérlőpanelhez javítja a programozási hatékonyságot, tökéletes kompatibilitást biztosít az RTD chip-alapú meghajtókártyákkal, minimalizálja a programozási hibákat, leegyszerűsíti a termék karbantartását, és végső soron növeli az ügyfelek termelékenységét.

Programozási munkafolyamat áttekintése

Az USB-RTD nagysebességű programozó egy egyszerű munkafolyamatot követ, amely zökkenőmentesen integrálódik a fejlesztési és gyártási folyamatokba:

1. lépés: Hardver csatlakozás

Csatlakoztassa a programozót a számítógépéhez USB-kábellel, és csatlakoztassa a programozót a cél LCD vezérlőkártyához HDMI, VGA, DVI vagy PH2.0 interfész segítségével --- a kártya kialakításától függően.

2. lépés: Szoftverbeállítás

Indítsa el a programozó szoftvert a számítógépén. Töltse be a firmware-fájlt (.bin vagy .hex formátum), amely az adott LCD-panelhez és az alkalmazási követelményekhez készült. A szoftver automatikusan felismeri a csatlakoztatott RTD vezérlő IC modellt.

3. lépés: Firmware programozás

Indítsa el a programozási folyamatot. A programozó beírja a firmware-t az RTD vezérlő IC flash memóriájába az adatok sértetlenségének ellenőrzése érdekében. A tipikus programozási idő tól5-15 másodpercigkártyánként, a firmware méretétől függően.

4. lépés: Ellenőrzés és érvényesítés

A programozás után a rendszer automatikusan ellenőrzi az írott firmware-t a forrásfájllal. A sikeres/sikertelen jelző jelzi a sikeres programozást. A meghibásodott táblák megjelölésre kerülnek újrafeldolgozás céljából --- csökkentve annak kockázatát, hogy a hibás táblák elérjék a gyártósort.

5. lépés: Gyártósor integráció

A tömeggyártáshoz több programozó is telepíthető a programozó állomásokon. A kezelők sorrendben programozhatják a vezérlőkártyákat, és az egyes kártyák általában kevesebb mint 20 másodpercig tartanak a csatlakozástól a befejezésig.

Programozási idő összehasonlítása

Egy napi 500 vezérlőkártyát programozó gyártósor esetén az USB-RTD nagysebességű programozó körülbelül 2-4 óra programozási időt takarít meg az ISP módszereihez képest --- közvetlenül javítva a napi termelési kapacitást.

Tipikus alkalmazások

Az USB-RTD nagysebességű programozó LCD-vezérlőkártyához elsősorban az RTD-chipeken alapuló ipari meghajtókártyákhoz készült, és nem kompatibilis más megjelenítő- vagy érintésvezérlő kártyákkal. Széles körben használják különféle forgatókönyvekben, beleértve az ipari LCD vezérlőpanel gyártást, az orvosi kijelző firmware-programozását, a testreszabott monitorgyártást, a mérnöki firmware-fejlesztést, a gyári szoftverfrissítéseket, a gyártósor-programozóállomásokat, a termékkarbantartást és az értékesítés utáni szolgáltatást, valamint a kijelzővezérlő-ellenőrző laboratóriumokat.

Technikai kiemelések

GYIK

1. kérdés: Mire használható ez az USB-RTD nagysebességű programozó LCD meghajtókártyához?

V: A Realtek RTD sorozatú kijelzővezérlő IC-k firmware-ének programozására és frissítésére tervezték, amelyeket testreszabott LCD-illesztőprogram-kártyákon használnak.

Q2: Használható tömeggyártás során?

V: Igen. Alkalmas mérnöki mintákhoz, kísérleti gyártáshoz és nagy volumenű gyártáshoz.

3. kérdés: Mely interfészek támogatottak?

V: A programozó támogatjaHDMI, VGA, DVI, USB Type-C, Micro USB és PH2.0programozási interfészek, a vezérlőkártya kialakításától függően.

4. kérdés: Támogatja a firmware-frissítéseket a szállítás után?

V: Igen. Használható firmware-karbantartásra, frissítésekre és termékszervizekre, ha a célvezérlő kártya támogatja.

5. kérdés: Testreszabható a firmware a különböző LCD-panelekhez?

V: Igen. Különböző firmware-verziók programozhatók, hogy megfeleljenek a különböző LCD-felbontásoknak, időzítési paramétereknek és alkalmazási követelményeknek.

6. kérdés: Kompatibilis az összes Realtek RTD chippel?

V: A testreszabott LCD vezérlőkártya megoldásainkban használt támogatott RTD sorozatú kijelzővezérlő IC-khez készült. Kérjük, lépjen kapcsolatba velünk a vezérlőkártya modelljével a kompatibilitás megerősítése érdekében.

7. kérdés: Biztosíthat-e firmware-programozást a vezérlőkártya-gyártás részeként?

V: Igen. Az ügyfél-specifikus firmware programozható és ellenőrizhető szállítás előtt, így biztosítva, hogy a kártyák készen állnak az azonnali integrációra.

8. kérdés: Technikai támogatást nyújt?

V: Igen. Mérnöki csapatunk firmware-programozási útmutatást, vezérlőkártya-integrációs támogatást és technikai segítséget kínál a projekt teljes életciklusa során.

9. kérdés: Használható több programozó egyidejűleg ugyanazon a gyártósoron?

V: Igen. Több USB-RTD programozó csatlakoztatható különböző számítógépekhez vagy egyetlen PC-hez elegendő USB sávszélességgel. Minden programozó önállóan működik, lehetővé téve több vezérlőkártya párhuzamos programozását egyidejűleg --- ideális nagy volumenű gyártósorokhoz.

10. kérdés: Mi történik, ha a programozási folyamat megszakad (áramkimaradás vagy kábelszakadás)?

V: A programozó védelmi mechanizmusokat tartalmaz a hiányos firmware-írások megakadályozására. Megszakítás esetén az RTD vezérlő IC kezdettől fogva újraprogramozható. Nincs szükség speciális helyreállítási eljárásra --- egyszerűen csatlakoztassa újra, és indítsa újra a programozási folyamatot.
