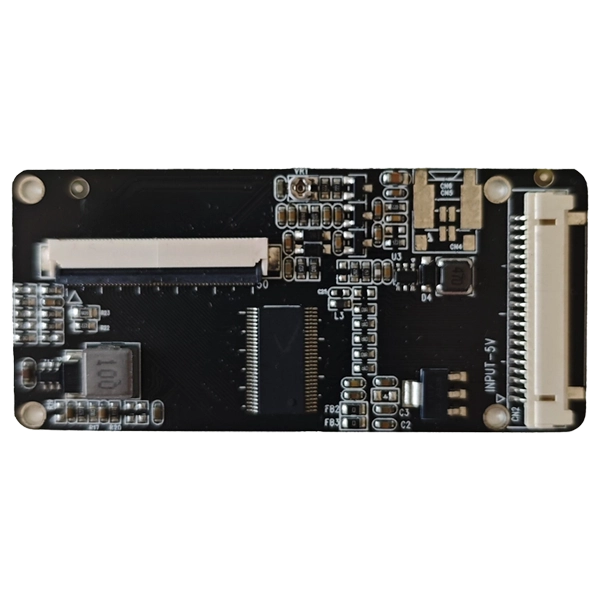

LVDS-TTL jelátalakító tábla

Ahogy az ipari LCD-panelek folyamatosan fejlődnek, sok beágyazott rendszernek megbízható jelátalakításra van szüksége a különböző kijelző interfészek között. SKY-TDM-ekLVDS-TTL jelátalakító táblaprofesszionális megoldást kínál azoknak a mérnököknek, akiknek TTL/RGB TFT LCD-paneleket kell LVDS-kimeneteken keresztül vezetniük, miközben megőrzik a kiváló képminőséget és a rendszerstabilitást, miközben csökkentik az általános költségeket.

Ez a kifejezetten ipari környezetre tervezett konverterkártya nagy hatékonyságú energiagazdálkodást, optimalizált PCB-elrendezést és ipari minőségű komponenseket integrál, hogy stabil működést biztosítson nehéz körülmények között is. A fogyasztói minőségű alternatívákkal összehasonlítva kiváló EMC (elektromágneses kompatibilitás) teljesítményt, alacsonyabb EMI (elektromágneses interferencia) kibocsátást, hosszabb működési élettartamot és nagyobb kompatibilitást kínál az ipari LCD-modulokkal.

Akár egy új LCD-t integrálunk a meglévő berendezésekbe, akár frissítjük a régi rendszereket, ez az alaplap hatékonyan lerövidíti a fejlesztési időt és ésszerűsíti a rendszerintegrációt.

Hosszú távú ipari megbízhatóságra tervezve

A szabványos fejlesztőkártyákkal ellentétben ez az LVDS-TTL jelátalakító kártya az ipari környezetben történő folyamatos működésre lett optimalizálva.

A következőket tartalmazza:

- Ipari minőségű PCB kivitel

- Stabil LVDS bemeneti architektúra

- TTL/RGB 50 tűs LCD kimenet

- Alacsony zajszintű tápegység kialakítása

- Nagy hatékonyságú LED háttérvilágítású meghajtó

- Állítható VCOM feszültség

- Kiváló EMC teljesítmény

- Alacsony energiafogyasztás

- Nagy sebességű jel integritása

- Hosszú élettartamú alkatrészek

A kompakt mechanikai kialakítás alkalmassá teszi beágyazott termékekhez is, ahol korlátozott a beépítési hely.

Főbb jellemzők

Ipari szintű jelstabilitás

A gondosan optimalizált differenciális útválasztás minimalizálja a jeltorzítást és stabil képátvitelt biztosít.

Kiváló EMC teljesítmény

A nyomtatott áramköri lap elrendezése és a teljesítmény kialakítása csökkenti az elektromágneses interferenciát, megkönnyítve az ipari berendezések tanúsítását.

Magas kompatibilitás

Támogatja az ipari TFT LCD panelek széles skáláját TTL/RGB 50 tűs interfészek használatával.

Hatékony energiagazdálkodás

Az integrált, nagy hatásfokú áramkör csökkenti a hőtermelést és javítja az általános megbízhatóságot.

Állítható VCOM áramkör

Lehetővé teszi a mérnökök számára a kijelző teljesítményének finomhangolását a különböző LCD-panelekhez.

Stabil LED háttérvilágítás illesztőprogram

Egyenletes fényerőt és kiváló hosszú távú stabilitást biztosít.

Egyszerű rendszerintegráció

A szabványos csatlakozók leegyszerűsítik a telepítést és lerövidítik a termékfejlesztési ciklusokat.

Tipikus specifikációk

TTL FFC 50 PIN T-CON interfész

HRS DF14-20/DF19-20 LVDS interfész

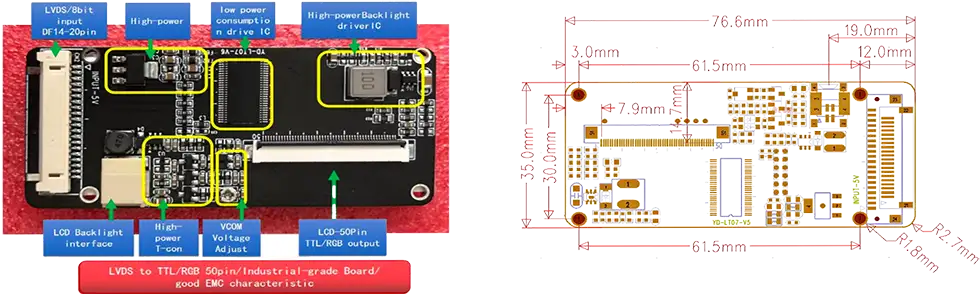

Méretek

Alkalmazások

Ezt a táblát ipari alkalmazásokhoz szabták, és kiválóan alkalmas igényes ipari környezetekhez, mint például ipari HMI-k, ipari berendezések, lottógépek és orvosi eszközök.

Jelenleg ez a termék speciális interfész jeleket támogat. Ha eltérő interfészjelekre van szüksége, kérjük, adja meg az LCD interfész specifikációit, és ennek megfelelően átalakítjuk a kártyát, hogy megfeleljen az Ön igényeinek.

Mikor kell használni ezt a kártyát a közvetlen LVDS panelkapcsolathoz képest

Mikor van szüksége erre az átalakító táblára?

Manapság a legtöbb ipari LCD panel LVDS vagy eDP interfészt használ. Számos régi berendezés-konstrukció és bizonyos speciális kijelzőmodulok azonban továbbra is TTL/RGB (párhuzamos RGB) jeleket igényelnek. Itt van, amikor szüksége van erre a táblára:

Használja ezt a táblát, ha:

- A rendszer LVDS jeleket ad ki, de az LCD-panelnek TTL/RGB bemenetre van szüksége

- Egy régi kijelzőpanellel rendelkezik 50 tűs TTL interfésszel

- Frissít egy rendszert, de megtart egy meglévő TTL panelt

- A TTL paneleket LVDS jelforrások használatával kell tesztelni vagy érvényesíteni

A közvetlen LVDS kapcsolat elegendő, ha:

- A forrás és a panel egyaránt LVDS-t használ (konverzió nem szükséges)

- A panel eDP vagy HDMI bemenettel rendelkezik

- Új rendszert tervez, modern interfész panelekkel

Ezt a kártyát kifejezetten az átalakítási forgatókönyvhöz tervezték --- lehetővé teszi a mérnökök számára a meglévő TTL panelek újrafelhasználását újabb LVDS-sel felszerelt ipari számítógépekkel vagy beágyazott vezérlőkkel.

Mérnöki előnyök

Megoldjuk azokat a valós kihívásokat, amelyekkel az OEM ügyfelek szembesülnek az LCD-integráció során. A különféle LVDS kimeneti források és a speciális 50 tűs TTL LCD panelek közötti átalakítás támogatásával szükségtelenné tesszük a rendszer újratervezését. A kártya független tápellátási architektúrával rendelkezik, amely minimálisra csökkenti a feszültségingadozásokat a termék általános stabilitásának javítása érdekében, míg az ipari minőségű PCB-útválasztás jelentősen javítja az EMC teljesítményét és csökkenti a rendszer interferenciáját. Továbbá átfogó testreszabást kínálunk; Egyszerűen adja meg igényeit az interfész definícióira, a csatlakozótípusokra és a rögzítési furatok helyzetére vonatkozóan, és mi a berendezéséhez tökéletesen illeszkedő komplett kialakítást szállítunk.

Miért válassza az Egyesült Államokat

Ha minket választ, az többet jelent, mint egy LVDS-TTL jelátalakító kártya megvásárlása --- Ön egy tapasztalt mérnöki szövetségessel áll partnerkapcsolatban az ipari kijelző-integráció terén.

Átfogó, egyablakos megoldásokat kínálunk, amelyek magukban foglalják az OEM és ODM egyedi fejlesztést, az LCD-kompatibilitás értékelését, a kábelek testreszabását, a firmware-optimalizálást, a kis szériás prototípuskészítést, a tömeggyártási képességeket, a szigorú minőségellenőrzést és a termékek hosszú távú elérhetőségét. All-in-one megközelítésünk segít kiküszöbölni azokat a szükségtelen minőségi kockázatokat, amelyek gyakran a több beszállítótól történő beszerzéssel járnak.

GYIK

1. kérdés: Milyen LCD panelek kompatibilisek ezzel az LVDS-TTL jelátalakító kártyával?

V: Az alaplap széles körben támogatja az 50 tűs TTL/RGB LCD paneleket, azonos kivezetési definícióval.

Q2: A csatlakozó testreszabható?

V: Igen. A csatlakozó típusa, a tűkiosztás, a kábel hossza és az interfész meghatározása teljesen testreszabható.

3. kérdés: Támogatja a testület a különböző állásfoglalásokat?

V: Igen. Megfelelő firmware- és hardverkonfigurációkat biztosítunk a különböző LCD-felbontásokhoz és időzítési követelményekhez szabva.

4. kérdés: Alkalmas ez a termék ipari környezetben?

V: Abszolút. Az ipari minőségű alkatrészekkel tervezett és az EMC (elektromágneses kompatibilitás) teljesítményre optimalizált kártya folyamatos és stabil működésre készült.

5. kérdés: Tud biztosítani megfelelő LVDS kábeleket?

V: Igen. Komplett kábelszerelvényeket kínálunk, beleértve az LVDS-kábeleket, a háttérvilágítású kábeleket, a tápkábeleket és az egyedi kábelkötegeket.

6. kérdés: Technikai támogatást nyújt?

V: Igen. Mérnöki csapatunk készséggel áll rendelkezésére az LCD-kompatibilitás értékelésében, az interfész hibakeresésében és a rendszerintegrációban.

7. kérdés: Mi a tipikus átfutási idő?

V: A szabványos modellek átfutási ideje általában 2-3 hét. Egyedi projekteknél a szállítási idő a tervezés összetettségétől függ.

8. kérdés: Elérhető a mintaértékelés?

V: Igen. Erősen javasoljuk a sorozatgyártás előtti műszaki ellenőrzéshez mintarendeléseket.

9. kérdés: Kínál-e hosszú távú ellátási garanciát?

V: Igen. Ipari projekteknél támogatjuk a termékek hosszú életciklusát, és lehetőség szerint hosszú távú ellátási tervezést biztosítunk.

10. kérdés: Ez a kártya támogatja az egycsatornás és a kétcsatornás LVDS bemenetet is?

V: A szabványos verzió támogatja az egycsatornás LVDS bemenetet (8 bites). A kétcsatornás LVDS bemeneti követelményekhez testreszabhatjuk a kártya kialakítását az LCD-panel időzítése és a csatlakozó specifikációi alapján. Kérjük, adja meg a panel modellszámát vagy interfész definícióját az értékeléshez.
