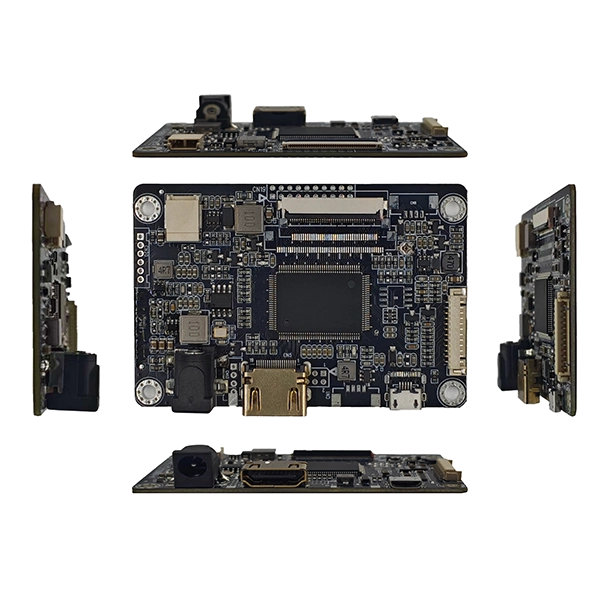

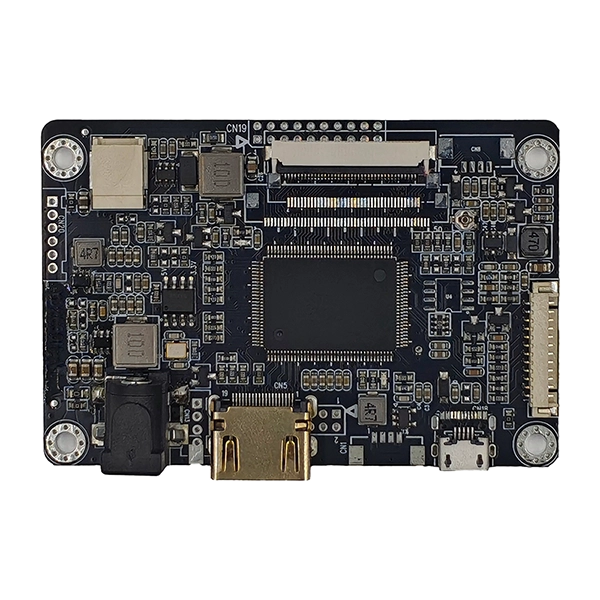

Az ipari berendezések kijelzővezérlőjének kiválasztásához többre van szükség, mint a videojelek egyszerű konvertálására. A hosszú távú stabilitás, a különböző LCD-panellel való kompatibilitás, a rugalmas testreszabhatóság és a megbízható műszaki támogatás egyaránt fontos. A SKY-TDMHDMI-TTL interfész AD kártyakifejezetten az OEM gyártók számára fejlesztették ki, akik megbízható kijelzővezérlő megoldást keresnek az ipari TFT LCD-khez.
Az ipari minőségű architektúra köré tervezett vezérlő a szabványos HDMI-jeleket TTL/RGB kimenetté alakítja, lehetővé téve a modern beágyazott rendszerek számára a TFT LCD-panelek széles skálájának meghajtását. A kártya számos TTL interfészt támogat, beleértve a különböző FPC konfigurációkat, állítható panel tápfeszültségeket, integrált LED háttérvilágítás vezérlést és testreszabható időzítési paramétereket, így alkalmas szabványos és testreszabott LCD modulokhoz is.
A fogyasztói kijelzővezérlő kártyákkal ellentétben ezt a megoldást az igényes ipari környezetben történő folyamatos működésre tervezték. A stabil energiagazdálkodás, az optimalizált jelintegritás és a gondosan megtervezett PCB-útválasztás minimalizálja az EMI-t, és megbízható képátvitelt biztosít még elektromosan zajos alkalmazásokban is.
A berendezésgyártók számára a fejlesztési rugalmasság ugyanolyan fontos. A SKY-TDM biztosítja a firmware testreszabását, a kijelző paramétereinek hangolását, a kábeltervezést, a csatlakozó módosításokat, az OSD testreszabását, a logó konfigurálását és a kijelző optimalizálását az ügyfelek igényei szerint. Akár egy 5 hüvelykes kézi terminált, akár egy nagyobb ipari kezelőpanelt integrálnak, a mérnökök csökkenthetik a hardver újratervezését, miközben felgyorsítják a termékfejlesztést.
A SKY-TDM ipari LCD-megoldások terén szerzett tapasztalata alapján az ügyfelek átfogó mérnöki támogatást kapnak a panelek kiválasztásától a gyártásig, biztosítva a kompatibilitást, a termékek hosszú élettartamát és az ipari projektek stabil ellátását.
- Tiszta ipari minőségű stabilitás:Az optimalizált energiagazdálkodás és az anti-EMI áramköri kialakítás ellenáll az ipari környezeti interferenciáknak, és támogatja a 24 órás folyamatos stabil működést képernyőtorzulás vagy jelkiesés nélkül.

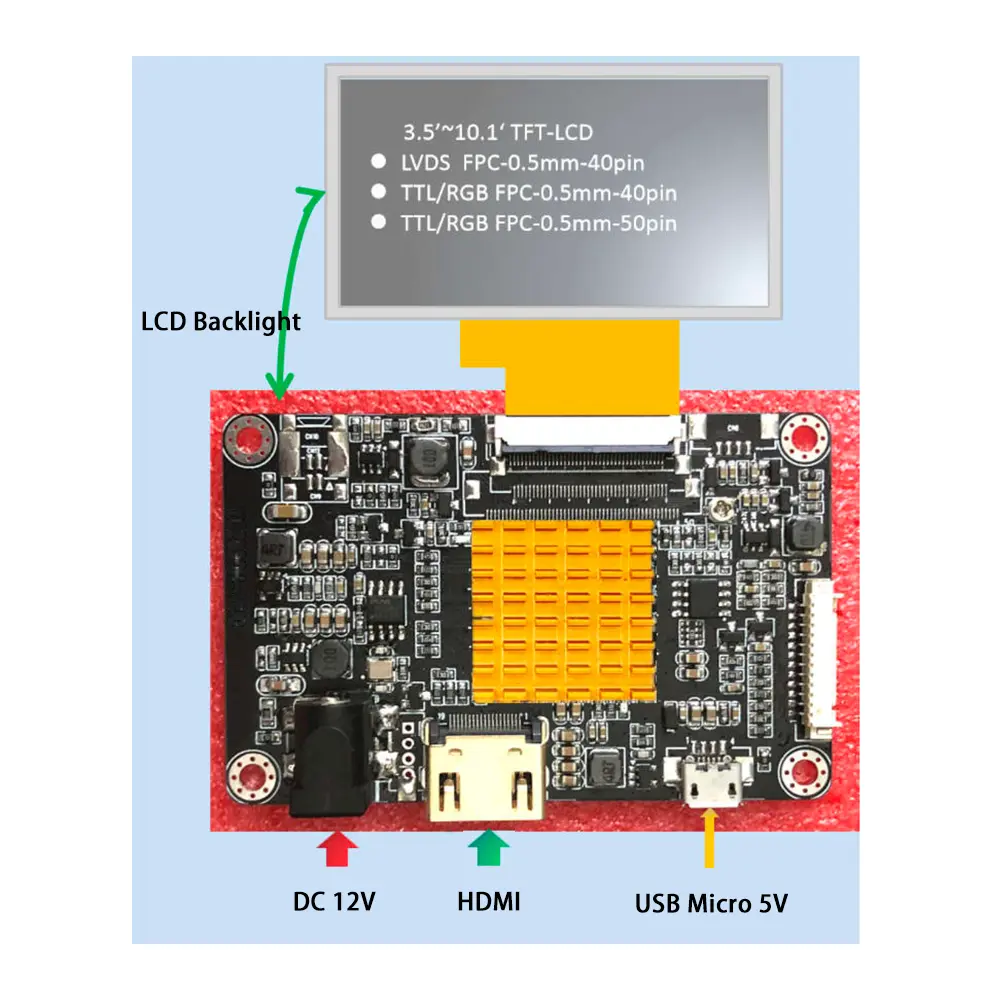

- Plug-and-Play HDMI-TTL átalakítás:Hídja a modern HDMI jelforrásokat és a hagyományos TTL/RGB TFT képernyőket, kompatibilis a főbb ipari vezérlőállomásokkal, beágyazott rendszerekkel és PC-eszközökkel.
- Kettős feszültségű állítható kialakítás:Szabadon kapcsolható 3.3V/5V panel kimeneti feszültség, a különböző TFT LCD panel specifikációkhoz igazodva további adaptermodulok nélkül.
- Integrált háttérvilágítás illesztőprogram:A beépített professzionális LED-es háttérvilágításvezérlő áramkör támogatja a fényerő beállítását, így nincs szükség külső háttérvilágítású meghajtómodulokra, és egyszerűsíti a rendszer vezetékezését.

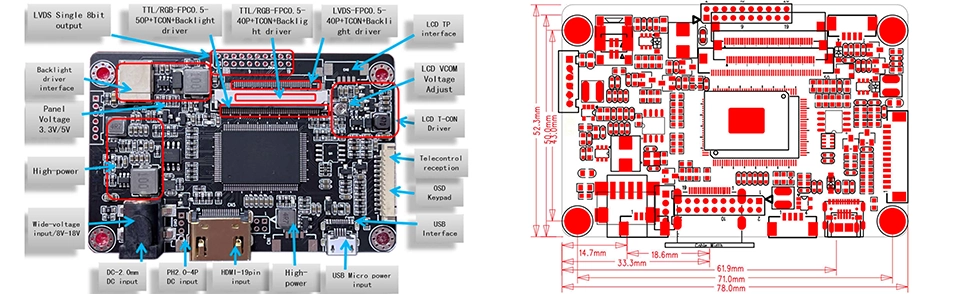

- Ultra-kompakt beágyazott elrendezés:A miniatürizált NYÁK-szerkezetet kifejezetten korlátozott helyigényű beágyazott berendezésekhez tervezték, maximalizálva az ügyfélszekrények helykihasználását.
- Teljes testreszabási rugalmasság:Támogatja a személyre szabott firmware-hangolást, a rendszerindítási logó módosítását, az OSD menü beállítását és a megjelenítési paraméterek kalibrálását az exkluzív projektkövetelményeknek megfelelően.
Ezt a HDMI-TTL interfész AD kártyát széles körben használják beágyazott megjelenítési forgatókönyvekben különböző iparágakban, amelyek kompakt formát és nagy megbízhatóságot igényelnek. A legfontosabb alkalmazási területek a következők:
- Kompakt vezérlőpanel ipari HMI-hez és PLC-hez
- Hordozható orvosi diagnosztikai és vizsgáló műszerek
- Épületautomatizálási és biztonsági felügyeleti kijelző modulok
- Miniatűr intelligens vezérlőeszközök és kézi ipari terminálok
Elsősorban kisméretű berendezésekhez tervezték, tökéletes HDMI-TTL megjelenítési megoldásként szolgál.
| Funkció | Specifikáció |
| Videó bemenet | HDMI |
| LCD kimenet | TTL/RGB/LVDS |
| Panel feszültség | 3,3/5V |
| Háttérvilágítás szabályozás | Integrált LED meghajtó |
| Tápegység | Széles DC bemenet 8-18V |
| OSD | Támogatott külső billentyűzet |
| Firmware | Testreszabható |
| Üzemi hőmérséklet | -20°C és 80°C között |
| Pin | Jel | Pin | Jel |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | KÉSZENLÉTBEN LÉVŐ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | REMEG |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Jel | Pin | Jel |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MÓD |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Jel | Pin | Jel |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Jel | Pin | Jel |
| 1 | VCC (3,3/5/12V) | 2 | VCC (3,3/5/12V) |
| 3 | VCC (3,3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Jel |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | BE/KI |
| 5 | +12V/5V |
| 6 | +12V/5V |
Célzott mérnöki testreszabást biztosítunk az ipari berendezések gyártói számára a személyre szabott kijelző-integrációs kihívások megoldása érdekében, támogatva a teljes folyamat testreszabását a hardvertől a szoftverig:
- Megjelenítési paraméterek testreszabása:Egyedi LCD időzítési paraméterek, felbontás adaptáció és képernyő képkockasebességének optimalizálása.
- Személyre szabott felhasználói felület:Exkluzív rendszerindítási logók, indítási animációk és OSD (On-Screen Display) menümódosítások.
- Tápellátás és háttérvilágítás optimalizálása:A háttérvilágítás fényerejének hangolása és a bekapcsolási sorrend optimalizálása.
- Interfész és kábel illesztés:Egyedi illesztés TTL/RGB jelkábelekhez és FPC csatlakozókhoz.
- Exkluzív márkaépítés és szoftver:PCB szitanyomásos logónyomtatás, saját márkás csomagolás és exkluzív firmware fejlesztés.
- Mechanikai szerkezet adaptáció:Mechanikai szerkezet adaptáció és egyedi rögzítési furatok pozíciók.
V: Az alaplap a TTL/RGB TFT LCD panelek széles skáláját támogatja. Mérnöki csapatunk be tudja állítani a firmware-t az Ön konkrét LCD-modellje alapján.
V: Igen. Testreszabott firmware-szolgáltatásokat nyújtunk, ideértve az időzítési paramétereket, a felbontást, a rendszerindítási logókat, a kijelző tájolását és az OSD (On-Screen Display) beállításait.
V: Igen. Beépített LED háttérvilágítású meghajtóval rendelkezik, ami jelentősen leegyszerűsíti a rendszerintegrációt.
V: Abszolút. Kifejezetten hosszú távú ipari működésre tervezték, stabil energiagazdálkodással és megbízható jelátvitellel.
V: Igen. Támogatjuk a firmware testreszabását a különböző méretű és felbontású TFT LCD-khez.
V: Igen. Az ügyfelek számára HDMI-kábeleket, LVDS-kábeleket, FPC-szalagokat és egyedi kábelkötegeket tudunk biztosítani.
V: Igen. Saját címkézést, egyedi PCB-selyemszita-jelöléseket, testreszabott csomagolást és exkluzív firmware-szolgáltatásokat kínálunk.
V: Széles körben használják ipari automatizálásban, orvosi berendezésekben, laboratóriumi műszerekben, szállításban, beágyazott rendszerekben, kioszkban és intelligens vezérlőeszközökben.
