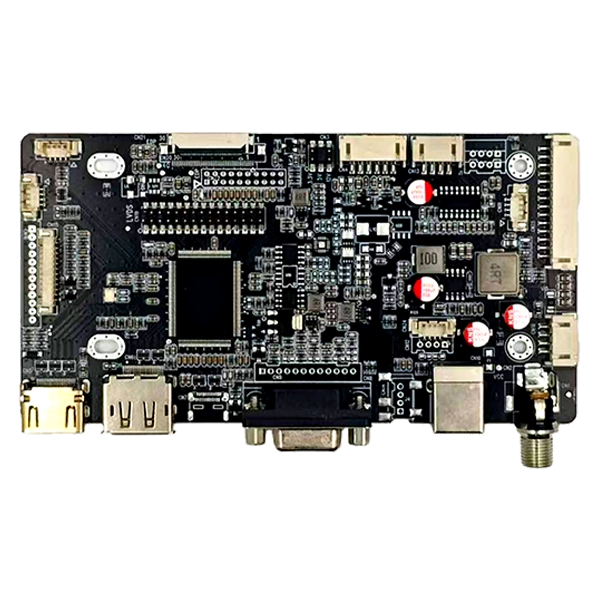

SKY-TDMfejleszti aHDMI és DP és VGA és C típusú LVDS EDP interfész AD kártyasegíti az OEM-eket, a rendszerintegrátorokat és az ipari berendezések gyártóit abban, hogy több videóforrást csatlakoztassanak LVDS vagy eDP LCD panelekkel egyetlen rugalmas kijelzővezérlőn keresztül. A HDMI, DisplayPort, VGA és USB Type-C bemenetek több LCD kimeneti konfigurációval való kombinálásával az alaplap csökkentheti a hardver bonyolultságát, miközben támogatja az igényes beágyazott megjelenítési alkalmazásokat.
A modern ipari kijelzőrendszereknek gyakran különböző gazdaszámítógépekkel, grafikus interfésszel és LCD panelekkel kell működniük. Ha minden interfészhez külön vezérlőt használ, megnőhet a mérnöki munka, a készletszükséglet és az integrációs idő. A több interfészes LCD meghajtókártya praktikusabb megközelítést kínál, mivel több videobemenetet és kijelzőkimenetet kombinál egyetlen ipari minőségű PCB-n belül.
A HDMI, DP, VGA és Type-C interfész konfigurációja a gazdagép platformok széles skáláját támogatja, míg az LVDS és eDP kimenetek alkalmassá teszik a vezérlőt különböző TFT LCD architektúrákhoz. Az alaplap támogatja a konfigurálható panelfeszültséget, a háttérvilágítás kimenetét, az ipari üzemi hőmérsékleteket és az OEM/ODM mérnöki szolgáltatásokat, így alkalmas ipari HMI-k, CNC-berendezések, orvosi eszközök, kioszkok, gépi látórendszerek és beágyazott kijelzők számára.
Tartalomjegyzék
Miért van szükség az ipari kijelzőknek több videó interfészre?
Hogyan csatlakozik a vezérlőkártya a különböző kijelző interfészekhez?
Melyek az Interface AD Board főbb jellemzői?
Hol használható ez a kijelzővezérlő?
Hogyan javítja az OEM és ODM támogatás a kijelző integrációját?
Hogyan válasszák ki a mérnökök a megfelelő kijelzővezérlőt?
Miért van szükség az ipari kijelzőknek több videó interfészre?
Az ipari megjelenítési projektek ritkán követnek egyetlen hardverarchitektúrát. Az egyik gép ipari számítógépet használ DisplayPorttal, egy másik HDMI-t, míg a régebbi készülékek továbbra is VGA-t használnak. A kijelző oldalán az LCD-modul LVDS-t vagy eDP-t használhat a generációjától, felbontásától, méretétől és kialakításától függően.
Ez közös mérnöki kihívást jelent: a videoforrás és az LCD-panel nem feltétlenül ugyanazt az interfész-szabványt használja. Rugalmas vezérlő nélkül a mérnököknek különböző konverziós kártyákra lehet szükségük a különböző projektekhez.
A többbemenetes kijelzővezérlő egyszerűsítheti ezt az architektúrát azáltal, hogy támogatja:
- HDMI videoforrások általános digitális gazdagép-rendszerekhez.
- DisplayPort modern ipari számítógépekhez és beágyazott platformokhoz.
- VGA régi számítógépekhez és berendezések frissítéséhez.
- USB Type-C DP Alt móddal a kompatibilis kompakt számítási platformokhoz.
- LVDS kimenetek kompatibilis ipari TFT LCD panelekhez.
- eDP kimenetek újabb, nagy teljesítményű LCD-architektúrákhoz.
Az OEM-projektek esetében ez a rugalmasság csökkentheti a kijelző elektronika újratervezésének szükségességét, amikor a gazdagép platform megváltozik.
Hogyan csatlakozik a vezérlőkártya a különböző kijelző interfészekhez?
Az LCD meghajtó vagy AD kártya alapvető szerepe, hogy videoinformációkat fogadjon a gazdaeszközről, feldolgozza a jelet, és megfelelő kijelzőjelet továbbítson a kiválasztott LCD panelre. A gazdagép-oldali és a paneloldali interfésznek nem kell azonosnak lennie.
Ebben a konfigurációban a HDMI, DP, VGA és Type-C videobemeneti opcióként működik. A vezérlő feldolgozza ezeket a jeleket, és LVDS vagy eDP kimenetet biztosít a csatlakoztatott panel architektúrának megfelelően.
Az alaplap támogatja a kétcsatornás 8 bites LVDS-t és számos eDP konfigurációt, beleértve a 20 tűs, 30 tűs és 40 tűs FPC opciókat. Ez a panelkompatibilitást a rendszerintegráció fontos részévé teszi. A mérnököknek gyártás előtt ellenőrizniük kell az LCD modellt, a felbontást, az interfész típusát, a tűmeghatározást, a panel feszültségét, a háttérvilágítás követelményeit és a firmware konfigurációját.
Például egy régebbi VGA-alapú ipari gépet frissítő rendszerintegrátor potenciálisan megtarthatja a meglévő LCD-architektúrát, miközben VGA bemenetet fogadó vezérlőt használ. Ezzel szemben az új beágyazott rendszer HDMI, DP vagy kompatibilis Type-C bemenetet használhat eDP panel vezetése közben.
Melyek az Interface AD Board főbb jellemzői?
1. Több videó bemeneti lehetőség
Az alaplap HDMI, DisplayPort, VGA és USB Type-C videobemeneteket tartalmaz. Ez a többfelületű architektúra nagyobb szabadságot biztosít a berendezésfejlesztőknek az ipari számítógépek, beágyazott kártyák és gazdagépek kiválasztásánál.
2. LVDS és eDP kijelző kompatibilitás
Az LVDS és az eDP támogatása lehetővé teszi a vezérlőt a TFT LCD technológia különböző generációihoz. A rendelkezésre álló konfigurációk közé tartozik a kétcsatornás 8 bites LVDS, valamint a 20 tűs, 30 tűs és 40 tűs eDP interfész.
3. Rugalmas energiakonfiguráció
A vezérlő támogatja a 3,3 V, 5 V és 12 V panelfeszültség opciókat. A háttérvilágítás kimeneti opciói között szerepel 5V, 12V és 24V. Ez a rugalmasság akkor hasznos, ha különböző elektromos igényekkel rendelkező LCD-modulokat integrál.
4. Ipari működési képesség
A megadott üzemi hőmérséklet tartomány -20°C és 80°C között van. A dizájn ipari minőségű alkatrészeket, alacsony hullámzású teljesítményt és fokozott ESD-védelmet is tartalmaz az igényes berendezési környezetekhez.
5. Képfeldolgozási és -bővítési funkciók
A termékinformációk meghatározzák a beépített DDR memóriát, az FRC feldolgozást és a 180°-os képforgatást. Ezek a funkciók értékesek lehetnek a beágyazott kijelzőkön, ahol a képtájolást és a megjelenítés feldolgozását a fizikai telepítéshez kell igazítani.
Mik a fő műszaki jellemzők?
Az alábbi táblázat összefoglalja a több interfészes kijelzővezérlőhöz elérhető elsődleges specifikációkat:
| Tétel | Specifikáció |
|---|---|
| Videó bemenet | HDMI, DisplayPort (DP), VGA, Type-C |
| Kijelző Kimenet | LVDS és eDP |
| eDP interfész | 20 tűs / 30 tűs / 40 tűs FPC |
| LVDS kimenet | Kétcsatornás 8 bites LVDS |
| Panel feszültség | 3,3V / 5V / 12V |
| Háttérvilágítás kimenet | 5V / 12V / 24V |
| Audio erősítő | 3W × 2 |
| Bemeneti feszültség | 8V-28V |
| Üzemi hőmérséklet | -20°C és 80°C között |
Mivel az LCD-panelek tűdefiníciói eltérőek lehetnek még akkor is, ha ugyanazt az általános interfész-szabványt használják, a mérnököknek a specifikációkat a kompatibilitás ellenőrzésének kiindulópontjaként kell kezelniük, nem pedig azt feltételezni, hogy minden panel közvetlenül felcserélhető.
Hol használható ez a kijelzővezérlő?
A több videó bemenet és az LVDS/eDP kimenet kombinációja ezt a típusú vezérlőt alkalmassá teszi az ipari és beágyazott megjelenítési alkalmazások széles körére.
Ipari HMI terminálok
Az ember-gép interfészeknek gyakran folyamatosan kell működniük, miközben ipari számítógépeket csatlakoztatnak TFT LCD-kijelzőhöz. A rugalmas videobemeneti lehetőségek leegyszerűsítik a hardverplatform kiválasztását és a berendezések frissítését.
CNC gép interfészek
A CNC rendszerek különböző generációs számítási hardvereket használhatnak. A több interfészes vezérlő segíthet a régi vagy modern videoforrások megfelelő LCD panelekkel való összekapcsolásában.
Orvosi berendezések kijelzői
Az orvosi diagnosztikai és laboratóriumi berendezések stabil kijelző működést és gondosan összehangolt LCD-konfigurációkat igényelhetnek. A panelkompatibilitás tesztelése és a testreszabott megjelenítési paraméterek ezért fontosak lehetnek az integráció során.
Gépi látórendszerek
A gépi látóberendezések általában ipari számítógépeket, kamerákat, feldolgozó egységeket és kezelői kijelzőket kombinálnak. A rugalmas videó interfészek lehetővé teszik a megjelenítési alrendszer számára, hogy különböző állomáskonfigurációkat alkalmazzon.
Nyílt keretes monitorok és kioszkok
Az önkiszolgáló terminálok, kioszkok és nyitott keretes monitorok eltérő méretű LCD-t és gazdaplatformot használhatnak. A konfigurálható vezérlő segítségével a gyártók szabványosíthatják megjelenítési architektúrájuk egy részét a termékváltozatok között.
Hogyan javítja az OEM és ODM támogatás a kijelző integrációját?
Az LCD meghajtókártya kiválasztása nem csak a csatlakozó típusától függ. A sikeres integráció a vezérlő pontos LCD-panelhez és rendszerarchitektúrához való illeszkedésétől függ.
Az OEM és ODM projektek esetében a mérnöki támogatás a következőket foglalhatja magában:
- LCD panel kompatibilitás ellenőrzése.
- Firmware optimalizálás és beállítás.
- EDID módosítás.
- Háttérvilágítás paraméterek hangolása.
- Egyedi LVDS és eDP kábel kialakítás.
- PCB logó nyomtatás testreszabott berendezésekhez.
- A panel feszültsége és a háttérvilágítás követelményei megfelelnek.
Ezek a szolgáltatások különösen értékesek lehetnek, ha az ügyfélnek testreszabott kijelzőegységre van szüksége, nem pedig általános vezérlőkártyára. Ahelyett, hogy az LCD-t, a meghajtókártyát, a kábelt és a háttérvilágítást önálló komponensként kezelnénk, a teljes kijelzőrendszer integrált megoldásként értékelhető.
Testreszabott projekt esetén a vásárlóknak a műszaki értékelés előtt el kell készíteniük az LCD modellszámát, a szükséges videobemenetet, a bemeneti teljesítményt, a háttérvilágítási követelményeket, a becsült éves mennyiséget és a firmware- vagy OEM-követelményeket.
Hogyan válasszák ki a mérnökök a megfelelő kijelzővezérlőt?
Vezérlőkártya vásárlása előtt a mérnököknek több műszaki paramétert is ellenőrizniük kell, ahelyett, hogy kizárólag a külső csatlakozó megjelenése alapján választanák ki a kártyát.
- Erősítse meg az LCD interfészt.Határozza meg, hogy a panel LVDS-t vagy eDP-t használ-e, és határozza meg a csatlakozó és a tű pontos konfigurációját.
- Ellenőrizze a panel feszültségét.Ellenőrizze, hogy az LCD 3,3 V, 5 V vagy 12 V feszültséget igényel-e.
- Ellenőrizze a háttérvilágítást.Erősítse meg a szükséges háttérvilágítási feszültséget, engedélyezési jelet és PWM követelményeket.
- Ellenőrizze a videó forrását.Határozza meg, hogy a gazdagép HDMI, DP, VGA vagy kompatibilis Type-C DP Alt módot használ-e.
- Erősítse meg a felbontást és az időzítést.A vezérlő firmware-jének kompatibilisnek kell lennie a célpanel megjelenítési paramétereivel.
- Értékelje a működési környezetet.Az ipari berendezéseknél figyelembe kell venni a hőmérséklet, az ESD, a teljesítménystabilitás és a folyamatos működés követelményeit.
- Beszélje meg a testreszabási követelményeket.Az OEM-gyártáshoz a kábelkonfigurációt, a firmware-t, a PCB-jelölést és a panel-illesztést meg kell erősíteni a tömeggyártás előtt.
Ez az ellenőrzőlista segít csökkenteni a kompatibilitási problémákat a prototípus tesztelése és az éles üzembe helyezés során.
Gyakran Ismételt Kérdések
1. kérdés: Az alaplap támogatja az LVDS és az eDP LCD paneleket is?
Igen. A vezérlőt úgy tervezték, hogy támogassa mind az LVDS, mind az eDP TFT LCD paneleket. Az elérhető konfigurációk között kétcsatornás 8 bites LVDS és eDP opciók találhatók 20 tűs, 30 tűs és 40 tűs FPC interfésszel.
2. kérdés: Mely videobemenetek támogatottak?
Az alaplap támogatja a HDMI, DisplayPort, VGA és USB Type-C videobemenetet. A C típusú videó működése attól függ, hogy a gazdagép támogatja-e a megfelelő DisplayPort Alt Mode funkciót.
Q3: Milyen panelfeszültségek állnak rendelkezésre?
A megadott panelfeszültség opciók: 3,3 V, 5 V és 12 V. A megfelelő beállítást a cél LCD panel specifikációinak megfelelően kell kiválasztani.
4. kérdés: Testreszabható a vezérlő egy OEM projekthez?
Igen. A testreszabási támogatás magában foglalhatja az LCD kompatibilitás ellenőrzését, a firmware optimalizálását, az EDID módosítását, a háttérvilágítás paramétereinek hangolását, a testreszabott LVDS/eDP kábeleket és a PCB logó nyomtatását.
5. kérdés: Milyen információkat kell megadni az ajánlatkérés előtt?
Javasoljuk, hogy adja meg az LCD-panel modelljét, a kívánt videobemenetet, a bemeneti feszültséget, a háttérvilágítás követelményeit, a várható éves mennyiséget és az OEM- vagy firmware-testreszabási követelményeket. Ezek a részletek lehetővé teszik a mérnöki csapat számára a kompatibilitás pontosabb értékelését.
Utolsó elvitel
A rugalmas, több interfészes kijelzővezérlő leegyszerűsítheti a csatlakoztatást a modern és régi videoforrások, valamint az ipari TFT LCD panelek különböző generációi között. A HDMI, DisplayPort, VGA és Type-C bemenetekkel LVDS és eDP kimenetekkel kombinálva a megoldás az ipari HMI, CNC, orvosi, kioszk, szállítási és beágyazott kijelző alkalmazások széles körét támogatja. A konfigurálható panel tápellátása, a háttérvilágítási lehetőségek, az ipari hőmérséklet-tartomány és az OEM/ODM mérnöki szolgáltatások tovább támogatják az egyedi megjelenítési projekteket.
Ha ipari kijelzőt fejleszt, meglévő LCD-rendszert frissít, vagy megbízható vezérlőmegoldást keres az OEM-gyártáshoz, adja meg LCD modelljét és interfész követelményeit a SKY-TDM számára.Vegye fel velünk a kapcsolatotpanel specifikációival, alkalmazási követelményeivel és várható mennyiségével, hogy megvitassák a kompatibilitást, a testreszabási lehetőségeket és a projektje számára megfelelő kijelzővezérlő megoldást.
