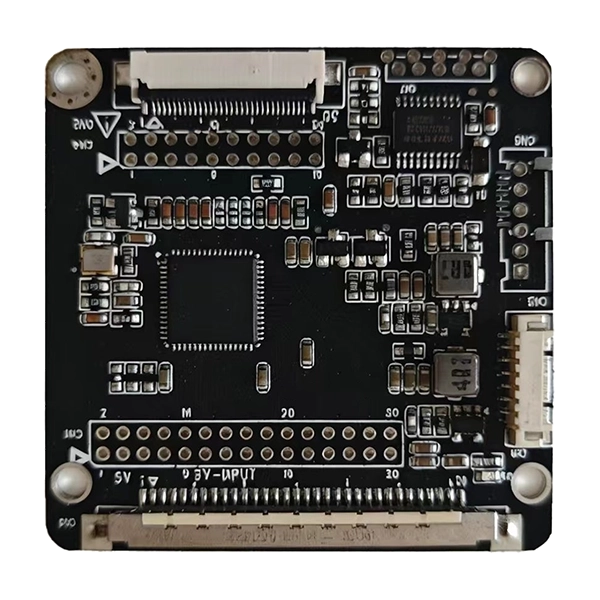

LVDS-EDP átalakító kártya ipari LCD-kijelzőkhöz

Számos ipari eszköz továbbra is megbízható LVDS grafikus vezérlőket használ, míg az újabb LCD panelek egyre inkább az Embedded DisplayPort (eDP) interfészt alkalmazzák. A teljes vezérlőplatform cseréje gyakran költséges és időigényes. ALVDS-EDP átalakító kártya ipari LCD-kijelzőkhözA SKY-TDM hatékony migrációs megoldást kínál azáltal, hogy a szabvány LVDS videojeleket eDP-kimenetté alakítja, lehetővé téve az OEM-gyártók számára, hogy modern LCD-paneleket integráljanak meglévő hardverarchitektúra újratervezése nélkül.

A kifejezetten ipari alkalmazásokhoz tervezett kompakt konverterkártya stabil jelátvitelt, kiváló kompatibilitást és hosszú távú megbízhatóságot biztosít az automatizálási berendezések, orvosi eszközök, szállítórendszerek, beágyazott számítógépek és intelligens terminálok számára.

Modernizálja a meglévő hardvert a vezérlő cseréje nélkül

Számos ipari termék 10-15 évig használható, míg az LCD technológia sokkal gyorsabban fejlődik. Ahogy az LVDS-panelek egyre kevésbé állnak rendelkezésre, és az eDP-kijelzők iparági szabványokká válnak, a gyártók egyre növekvő beszerzési kihívásokkal néznek szembe.

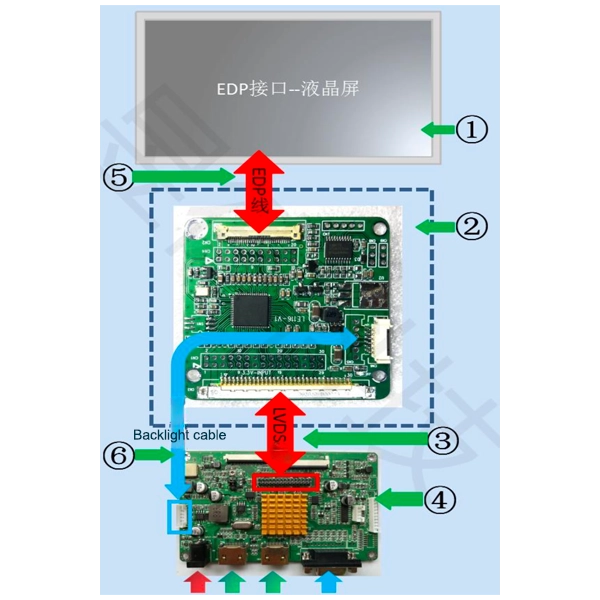

A teljes beágyazott platform újratervezése helyett a SKY-TDM átalakítókártyája intelligens interfészhídként működik a meglévő LVDS vezérlő és a legújabb eDP LCD modulok között.

Ez a megközelítés jelentősen csökkenti a tervezési költségeket, lerövidíti a fejlesztési ciklusokat, és megvédi a meglévő hardverbefektetést.

Legyen szó ipari berendezések korszerűsítéséről vagy új termék tervezéséről egy meglévő processzorplatform köré, ez az átalakítókártya megbízható és méretezhető megjelenítési megoldást kínál.

Ipari megbízhatóságra készült

Az ipari környezet sokkal többet igényel az átalakító kártyától, mint az egyszerű jelátalakítás. A megbízható, hosszú távú működés biztosítása érdekében minden átalakító kártya ipari minőségű elektronikus alkatrészekből készül, és optimalizált PCB (nyomtatott áramköri lap) elrendezéssel rendelkezik.

Mérnöki kiemelések:

- Stabil LVDS differenciáljel vétel

- Nagy sebességű eDP kimeneti jelátvitel

- Optimalizált impedancia illesztés

- Alacsony EMI (elektromágneses interferencia) kialakítás

- Megbízható teljesítmény szekvenálás

- Ipari minőségű, hőmérséklet-besorolású alkatrészek

- Kompakt nyomtatott áramkör (csak 50 × 50 mm méretben)

- Alacsony energiafogyasztás

- Kiváló hosszú távú stabilitás

Ezek a funkciók segítenek fenntartani a kiváló képminőséget folyamatos működés közben, miközben minimalizálják az olyan problémákat, mint a képernyő villogása, jelvesztés vagy szinkronizálási rendellenességek.

Rugalmas LCD kompatibilitás

A különböző LCD-gyártók gyakran eltérő időzítési paraméterekkel, csatlakozókimenetekkel és inicializálási követelményekkel rendelkeznek. Ahelyett, hogy csak rögzített szabványos megoldásokat kínálnánk, szorosan együttműködünk az ügyfelekkel, hogy professzionális mérnöki támogatást nyújtsunk a testreszabott LCD-kompatibilitás érdekében.

A támogatott testreszabási szolgáltatások a következők: felbontás konfigurálása, LCD időzítés optimalizálása, eDP panel paraméterek beállítása, EDID (Extended Display Identification Data) programozás, firmware testreszabás, háttérvilágítás vezérlés optimalizálása, csatlakozó adaptáció, kábel testreszabás és mechanikus integrációs segítség.

Ez a nagyfokú rugalmasság lehetővé teszi az OEM-ügyfelek számára, hogy minimális hardver-újratervezési költségek mellett könnyen integrálják a különböző panelgyártók kijelzőit.

Tipikus alkalmazási forgatókönyvek

Az LVDS-EDP átalakító tábla ipari LCD-kijelzőkhöz széles körben integrálva van a különböző területeken, beleértve: ipari automatizálási HMI-ket, CNC gépi interfészek, beágyazott ipari PC-k, orvosi diagnosztikai berendezések, laboratóriumi műszerek, vasúti vezérlőrendszerek, digitális jelzőtáblák vezérlői, önkiszolgáló kioszkok, intelligens gyártóberendezések, intelligens szállítórendszerek, ipari látásrendszerek és hordozható vizsgálóberendezések.

Kompakt alapterületének köszönhetően különösen alkalmas olyan alkalmazásokhoz, ahol korlátozott a beépítési hely.

Műszaki előírások

FI-XB30S LVDS bemeneti interfész

JST 2x15 tűs LVDS bemeneti interfész

FFC-30Pin-0,5mm Pitch eDP kimeneti interfész

JST 2x10 tűs eDP kimeneti interfész

CVILUX 6 tűs 2,0 mm-es háttérvilágítású interfész

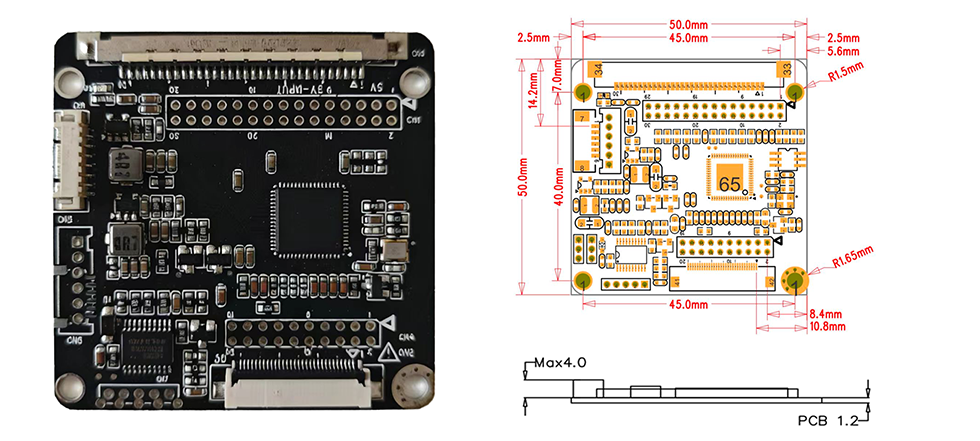

Méretek

Miért érdemes LVDS-ről eDP LCD panelekre frissíteni?

A kijelzőipar folyamatosan tér át az LVDS-ről az eDP (Embedded DisplayPort) interfészekre. Az OEM-gyártók ezért váltanak:

Nagyobb sávszélesség:Az eDP az LVDS-hez képest nagyobb felbontást és frissítési gyakoriságot támogat, lehetővé téve a 4K és nagy képkockasebességű megjelenítéseket, amelyeket az LVDS nem képes kezelni.

Kevesebb kábel:Az eDP kevesebb jelvonalat használ, mint az LVDS, ami csökkenti a belső kábelelvezetés bonyolultságát és javítja az EMI-teljesítményt.

Alacsonyabb energiafogyasztás:Az eDP alacsonyabb feszültségen működik, és energiatakarékos funkciókat is tartalmaz, így ideális akkumulátoros és energiahatékony berendezésekhez.

Jobb képminőség:Az eDP támogatja a nagyobb színmélységeket és a fejlett képfeldolgozási funkciókat, például a panel önfrissítését és a változó frissítési gyakoriságot.

A panel jövőbeli elérhetősége:Az LCD-gyártók egyre inkább kivonják az LVDS paneleket az eDP javára. A frissítés most biztosítja a hosszú távú panelellátást anélkül, hogy a megszűnt LVDS modellekre támaszkodna.

Egyszerűsített integráció:Az eDP szabványos csatlakozókat és egyszerűbb kábelezést használ, csökkentve az összeszerelési időt és az esetleges csatlakozási hibákat.

Az ipari berendezések gyártói számára az eDP-panelekre való átállás az átalakítókártyánkon keresztül praktikus utat biztosít a modern megjelenítési technológiához a meglévő vezérlők cseréje nélkül.

Általános migrációs forgatókönyvek

1. forgatókönyv: Legacy Controller eDP Panel Upgrade-vel

A meglévő vezérlője tökéletesen működik, de csak LVDS-t ad ki. Az eredeti LVDS-panel már megszűnt, és csak eDP-csere érhető el. Telepítse átalakító kártyánkat az LVDS vezérlő és az új eDP panel közé --- nincs szükség firmware-módosításra a fő vezérlőn.

2. forgatókönyv: Új termékfejlesztés meglévő processzorplatformmal

A processzorplatform támogatja az LVDS-kimenetet, de az új termékéhez ideális LCD-panel eDP-t használ. A teljes alaplap újratervezése helyett használja az átalakítókártyánkat az interfész hiányának áthidalására és a piacra kerülés felgyorsítására.

3. forgatókönyv: Több forrásból álló panelbeszerzés

Az ellátási lánc kockázatának csökkentése érdekében több LCD-panel beszállítót kell minősítenie – egyesek LVDS-t, mások eDP-t kínálnak. Átalakító kártyánkkal szabványosíthat egy vezérlőkimenetet (LVDS), miközben rugalmasan beszerezheti bármelyik interfészpanelt.

4. forgatókönyv: A telepített berendezések helyszíni frissítése

Az Ön telepített berendezései LVDS paneleket használnak, amelyeket egyre nehezebb beszerezni. Átalakító kártyánk lehetővé teszi a szervizcsapatok számára, hogy a meghibásodott LVDS paneleket elérhető eDP panelekre cseréljék a helyszíni karbantartás során, meghosszabbítva a berendezés élettartamát költséges vezérlőfrissítések nélkül.

Miért az Egyesült Államokat válassza?

A megfelelő szállító kiválasztása ugyanolyan fontos, mint a megfelelő hardver kiválasztása. Ellentétben a szabványos táblákat egyszerűen szállító forgalmazókkal, a SKY-TDM teljes körű mérnöki együttműködést biztosít a projekt során.

Alapvető előnyeink

- Professzionális érintőképernyős gyártó

- Széleskörű tapasztalat az ipari kijelző integráció terén

- Testreszabott firmware fejlesztés

- Egyedi kábeltervezési szolgáltatások

- LCD kompatibilitás tesztelése

- ISO 9001Minőségirányítási rendszer tanúsítása

- ISO 13485Orvosi eszközök minőségirányítási rendszerének tanúsítása

- IATF 16949Autóipari minőségirányítási rendszer tanúsítása

- Gyors prototípuskészítés

- Stabil hosszú távú ellátás

- Átfogó műszaki támogatás a gyártás előtt és után

Mérnöki csapatunk szorosan együttműködik az OEM-ügyfelekkel a fejlesztési kockázatok csökkentése és a termékek piacra kerülésének felgyorsítása érdekében.

GYIK

1. kérdés: Támogathat-e az LVDS-EDP konverterkártya ipari LCD-kijelzőkhöz bármilyen eDP LCD-panelt?

V: A legtöbb ipari eDP LCD-t a firmware konfigurálása után lehet támogatni. Javasoljuk, hogy adja meg LCD modellszámát a kompatibilitás értékeléséhez.

Q2: Elérhető a firmware testreszabása?

V: Igen. Az időzítési paraméterek, a felbontás, az EDID információk és az inicializálási szekvenciák mind testreszabhatók.

Q3: Tudsz megfelelő kábeleket szállítani?

V: Abszolút. Egyedi LVDS-kábeleket, eDP-kábeleket, FFC/FPC-kábeleket és komplett kábelkötegeket gyártunk.

4. kérdés: Segítene áttérni egy elavult LVDS kijelzőről?

V: Igen. Ez az egyik leggyakoribb alkalmazás ehhez az átalakító kártyához. Javasolhatunk kompatibilis csere LCD-ket, és ennek megfelelően konfigurálhatjuk az átalakítót.

5. kérdés: Alkalmas-e az átalakító folyamatos ipari működésre?

V: Igen. A táblát ipari minőségű alkatrészek felhasználásával tervezték, amelyek hosszú távú, folyamatos működésre szolgálnak.

6. kérdés: Támogatja a kis prototípus megrendeléseket?

V: Igen. A mérnöki minták tömeggyártás előtt állnak rendelkezésre.

7. kérdés: Mennyi ideig érhető el a termék?

V: Az ipari projektek gyakran hosszú termékéletciklust igényelnek. Támogatjuk az OEM ügyfelek hosszú távú ellátását és életciklus-menedzsmentjét.

8. kérdés: Az alaplap támogatja az egycsatornás és a kétcsatornás LVDS bemenetet is?

V: Igen. Az alaplap támogatja az egycsatornás (1 sávos) és a kétcsatornás (2 sávos) LVDS bemeneti konfigurációkat is. A megfelelő konfigurációt a firmware testreszabása során állítja be az adott vezérlő és panel követelményei alapján.

9. kérdés: Mi a maximális felbontás, amelyet ez az átalakítókártya támogat?

V: A testület legfeljebb a határozatokat támogatja1920×1080 @ 60Hzegycsatornás LVDS bemenethez és ig2560×1440 @ 60Hzkétcsatornás LVDS bemenethez, a panel specifikációitól és a kábel minőségétől függően. Nagyobb felbontású panelek esetén kérjük, forduljon mérnöki csapatunkhoz a kompatibilitás értékeléséhez.
