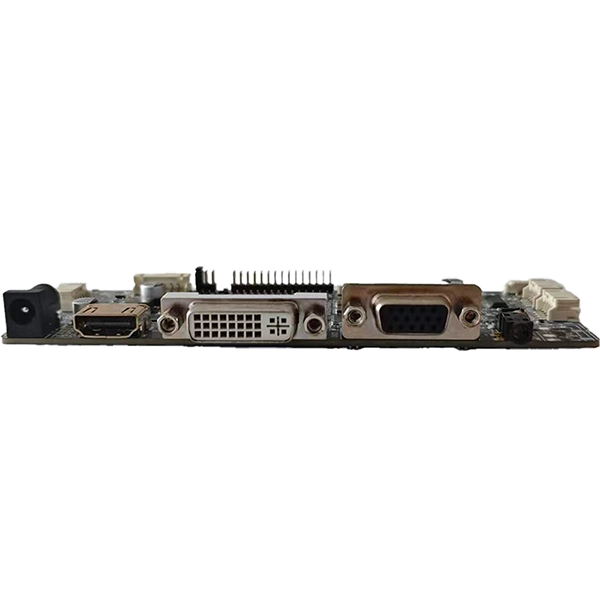

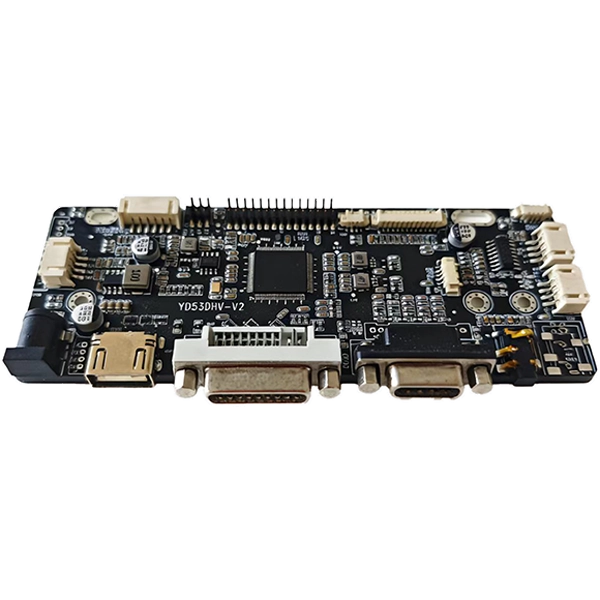

HDMI és VGA és DVI az LVDS ipari LCD vezérlőkártyához

Számos ipari megjelenítési projekt megköveteli a szabványos PC videokimenetek --- HDMI, VGA vagy DVI --- LVDS jelek átalakítását, amelyek az ipari TFT LCD paneleket hajtják meg. Míg a több interfészes kártyák támogatják a DP-t, a Type-C-t és az eDP-t, a legtöbb gyári berendezés (PLC-k, ipari PC-k és örökölt vezérlők) továbbra is HDMI-t, VGA-t vagy DVI-t használ elsődleges kimenetként.

SKY-TDMHDMI és VGA és DVI az LVDS ipari LCD vezérlőkártyáhozmegfelel erre a speciális igényre. Elfogadja az ipari számítógépeken található három leggyakoribb videoforrást, és LVDS-paneleket hajt meg anélkül, hogy DP-HDMI-adapterekre vagy C-típusú átalakító kábelekre lenne szüksége – költségmegtakarítás és a jellánc lehetséges meghibásodási pontjainak csökkentése.

Ezt a kártyát eszközgyártóknak szállítottuk a HMI panelek frissítéséhez, a CNC gépek kijelzőinek cseréjéhez és az orvosi kocsik kijelzőjének integrálásához, ahol a szabványos videokimeneteknek LVDS ipari panelekhez kell csatlakozniuk. A már HDMI-, VGA- vagy DVI-forrást és LVDS-panelt használó ügyfelek számára ez az alaplap egyszerű megoldást kínál, anélkül, hogy fizetniük kellene a nem használt DP, Type-C vagy eDP funkciókért.

Főbb jellemzők

1. Három szabványos bemenet ipari számítógépekhez

- A HDMI támogatja a modern ipari PC-ket és beágyazott rendszereket

- A VGA csatlakozik a régi vezérlőkhöz és régebbi hardverekhez

- A DVI digitális jelutat biztosít az ipari munkaállomások számára

- A DP vagy Type-C támogatás hiánya alacsonyabb költséget jelent a szabványos alkalmazásokhoz

2. LVDS Panel Driving Optimized

- Támogatja az egy-/kétcsatornás LVDS kimeneteket legfeljebb1920×1080 @ 60Hz

- Kompatibilis a 6 bites, 8 bites és 10 bites LVDS panelekkel

- Választható panelfeszültség (3,3V/5V/12V) különböző LCD-modellekhez

- Állítható időzítési paraméterek a panel-specifikus követelményekhez

3. Ipari minőségű jelintegritás

- Az alacsony EMI kialakítás csökkenti a közeli berendezésekkel való interferenciát

- Széles DC bemenet (8-25V) 12V-os vagy 24V-os ipari áramrendszerekhez

- Beépített háttérvilágítású meghajtó PWM fényerőszabályzóval

- Stabil képkimenet a gyári teljesítményingadozások mellett

4. Egyszerűsített integráció az OEM-ek számára

- A szabványos JST 2x15 LVDS kimeneti csatlakozó megfelel a szokásos panelkábeleknek

- A kompakt PCB méret a legtöbb ipari kijelzőházhoz illeszkedik

- Az egylapos megoldás kiküszöböli a külső átalakító dobozokat

- Hosszú távú életciklus-ellátás több éves berendezésgyártáshoz

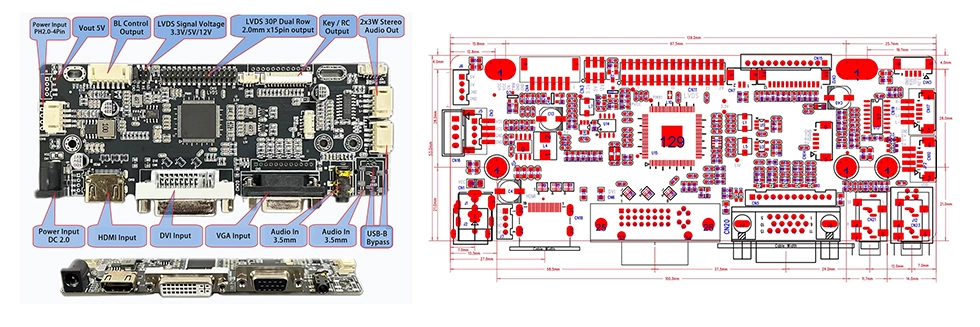

Interfészek és méretek

JST 2x15 tűs LVDS kimeneti interfész

6 tűs 2,0 mm-es háttérvilágítású interfész

Tipikus alkalmazások

HDMI és VGA és DVI-LVDS ipari LCD vezérlőkártyánkat elsősorban ipari alkalmazásokhoz tervezték, és kivételes stabilitást kínálnak. Széles körben használják különféle iparágakban, beleértve az ipari automatizálási HMI paneleket, CNC gépkezelő terminálokat, orvosi diagnosztikai és betegfelügyeleti berendezéseket, ipari panelszámítógépeket és beágyazott vezérlőket, nyitott keretes érintőmonitorokat, önkiszolgáló kioszkot és interaktív terminálokat, kiskereskedelmi POS rendszereket, fedélzeti szállítási kijelzőket és intelligens gyári gyártóberendezéseket.

Mikor válasszuk ezt a kártyát a több interfészes kártyához képest?

Melyik vezérlőkártya illik a projektjéhez?

A SKY-TDM két ipari LCD vezérlőkártyát kínál. Így válassz:

Válassza ezt a kártyát (HDMI/VGA/DVI–LVDS), ha:

- A videoforrások csak HDMI, VGA vagy DVI (nincs szükség DP/C típusra)

- Az LCD panel LVDS interfészt használ (nincs eDP panel)

- Költségoptimalizált megoldásra van szüksége a szokásos ipari alkalmazásokhoz

- El szeretné kerülni, hogy fizessen a DP Alt Mode, Type-C vagy eDP funkciókért

- Olyan meglévő berendezést frissít, amely már rendelkezik HDMI/VGA/DVI kimenettel

Ha:

- A rendszer DisplayPort vagy USB Type-C videoforrást tartalmaz

- Szüksége van az eDP panel támogatására

- Ön egy új platformot fejleszt, amely több videó bemeneti követelményt is tartalmaz

- Az alkalmazáshoz 4K felbontás támogatás szükséges

- Maximális interfész-rugalmasságra van szüksége a jövőbiztosság érdekében

A legtöbb ipari automatizálási, orvosi és kioszk-alkalmazáshoz szabványos PC-kimenetekkel és LVDS-panellel ez a kártya optimális egyensúlyt biztosít a funkcionalitás és a költségek között.

Miért válassza a SKY-TDM-et?

✔ Ipari szintű megbízhatóság

Prémium elektronikai alkatrészekkel építve stabil, hosszú távú működést biztosít zord ipari környezetben.

✔ Egyablakos kijelző ökoszisztéma

LCD paneleket, érintőképernyőket, vezérlőpaneleket, optikai kötést és egyedi kijelzőkábeleket kínálunk, lehetővé téve a teljes kijelző-összeállítás egyetlen forrásból történő beszerzését.

✔ Átfogó OEM és ODM testreszabás

Csapatunk teljes mértékben támogatja az Ön testreszabási igényeit. A termék fizikai megjelenését, interfészeit, jelkábeleit és táp be-/kimenetét az Ön egyedi igényei szerint alakíthatjuk.

✔ Hosszú távú stabil ellátás

A szigorú anyagjegyzék (BOM) kezelése megakadályozza az alkatrészek hirtelen elavulását, ami döntő fontosságú a több éves gyártási támogatást igénylő ipari eszközök esetében.

✔ Dedikált mérnöki támogatás

Csapatunk követni fogja Önt a prototípus validálási szakaszától a tömeggyártásig, folyamatosan nyomon követi a tesztelési problémákat és műszaki megoldásokat kínál.

Minőségbiztosítás

Minden HDMI és VGA, valamint DVI-LVDS ipari LCD vezérlőpanelünk szabványos ellenőrzési folyamatokon és szigorú tesztelési eljárások átfogó sorozatán esik át. Elvégezzük a 100%-os teljes működési ellenőrzést, a jel integritásának és kimeneti stabilitásának tesztelését, a folyamatos beégési tesztelést (kérésre elérhető), a tápegység stabilitási ciklusvizsgálatait és a teljes interfész kommunikációs ellenőrzést. Ezek a lépések biztosítják minden termék használhatóságát és integritását a szállítás előtt. Szigorú minőségellenőrzésünk minimálisra csökkenti a helyszíni meghibásodások kockázatát az ipari berendezések OEM-jei számára a végfelhasználói alkalmazásokban.

GYIK

1. kérdés: Mi a fő különbség ez az alaplap és a SKY-TDM többfelületű kártyája között?

V: Ez az alaplap a HDMI, VGA és DVI bemenetekre összpontosít LVDS kimenettel --- ez a három leggyakoribb interfész az ipari PC-ken és a régi vezérlőkön. Költségoptimalizált megoldást kínál olyan szabványos alkalmazásokhoz, ahol nincs szükség DP-re, Type-C-re és eDP-re.

2. kérdés: Támogathatja-e ez a tábla az 1920 × 1080-nál nagyobb felbontásokat?

V: Ez a kártya ipari LVDS panelekhez van optimalizálva legfeljebb1920×1080 @ 60Hz. Az eDP-panellel rendelkező 4K vagy nagyobb felbontású alkalmazásokhoz több interfészes kártyánkat ajánljuk, amely támogatja az eDP-kimeneteket.

3. kérdés: Használhatom ezt a kártyát 12 V-os és 24 V-os tápegységgel is?

V: Igen. Az alaplap széles DC bemeneti tartományt támogat8V-tól 25V-ig, így kompatibilis mind a 12V-os, mind a 24V-os ipari áramrendszerekkel, amelyek általában megtalálhatók a gyári automatizálásban és az orvosi berendezésekben.

4. kérdés: Honnan tudhatom, hogy az LCD panelem kompatibilis-e?

V: Kérjük, adja meg az LCD-panel modellszámát. Mérnöki csapatunk ellenőrzi az LVDS érintkezők leképezését, a panel feszültségét, az időzítési paramétereket és a felbontás kompatibilitását. Hozzáillő LVDS kábeleket is tudunk biztosítani.

5. kérdés: Kompatibilis ez a kártya rezisztív és kapacitív érintőképernyőkkel?

V: Igen. Támogatjuk az érintőfelület-integrációt mind a PCAP, mind a rezisztív érintőképernyők esetében USB-n, I²C-n vagy UART-on keresztül. A tábla egy komplett kijelzőmegoldás részeként párosítható az érintővezérlőddel.

6. kérdés: Mi a HDMI, VGA és DVI-LVDS ipari LCD vezérlőkártya tipikus életciklusa?

V: Ezt a táblát hosszú távú alkatrészbeszerzéssel tervezték olyan ipari berendezésekhez, amelyek 8-15 éves gyártási támogatást igényelnek. Szigorú anyagjegyzék-ellenőrzést tartunk fenn, hogy megakadályozzuk az alkatrészek hirtelen elavulását.

7. kérdés: Biztosít a panelhez illő firmware-t?

V: Igen. Testreszabjuk a firmware-t az Ön konkrét LCD-panel időzítéséhez, felbontásához és működési paramétereihez. Ez biztosítja a plug-and-play integrációt a kijelzőpanellel.

Lépjen kapcsolatba velünk

Megbízható ipari LCD vezérlőkártyákat vásárol beágyazott megjelenítési projektjéhez?

Függetlenül attól, hogy szabványos HDMI/VGA/DVI–LVDS illesztőprogram-kártyákra vagy teljesen testreszabott kijelzőegységekre van szüksége, a SKY-TDM mérnökcsapata a kezdeti koncepciótól a tömeggyártásig támogatja a projektet.

Kérdésében kérjük, adja meg a következő adatokat:

• Az LCD panel pontos modellszáma

• Kijelző mérete és natív felbontása

• Szükséges videobemeneti interfészek

• Az üzemi feszültség specifikációi

• Érintőképernyő típusa (ha van)

• Cél alkalmazás és működési környezet

• Becsült éves rendelési mennyiség

• Részletes testreszabási követelmények

Mérnökeink 24 órán belül kiértékelik az Ön specifikációit, megfelelő hardverajánlásokat, műszaki rajzokat és versenyképes árajánlatokat készítenek.
