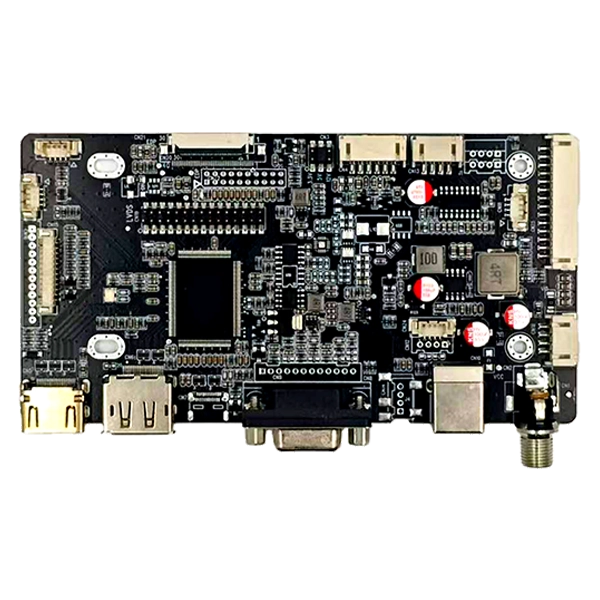

HDMI és DP és VGA és C típusú LVDS EDP interfész AD kártya

Az ipari berendezések gyakran eltérő videó interfészt igényelnek az ügyfél hardverplatformjától függően. A hagyományos LCD vezérlőkártyák általában csak egy panel interfészt támogatnak, ami arra kényszeríti a mérnököket, hogy újratervezzék a hardvert vagy vásároljanak több vezérlőkártyát a különböző projektekhez.

SKY-TDM-ekHDMI és DP és VGA és C típusú LVDS EDP interfész AD kártyaintegrálásával megszünteti ezeket a korlátokatHDMI, DisplayPort, VGA és USB Type-Cvideó bemenetekkel együttLVDS és eDPegyetlen ipari minőségű PCB-n megjeleníti a kimeneteket.

Akár új HMI-t fejleszt, akár régebbi berendezéseket fejleszt, akár beágyazott kijelzőt épít be az ipari gépekbe, egyetlen vezérlőkártya több LCD-konfigurációt támogat, miközben csökkenti a tervezési időt, a készletköltséget és a termék összetettségét.

A hosszú távú ipari alkalmazásokhoz tervezett kártya stabil képminőséget, rugalmas tápellátási lehetőségeket és átfogó periféria interfészt biztosít az OEM berendezésgyártók és rendszerintegrátorok számára.

Miért választják a mérnökök ezt a vezérlőkártyát?

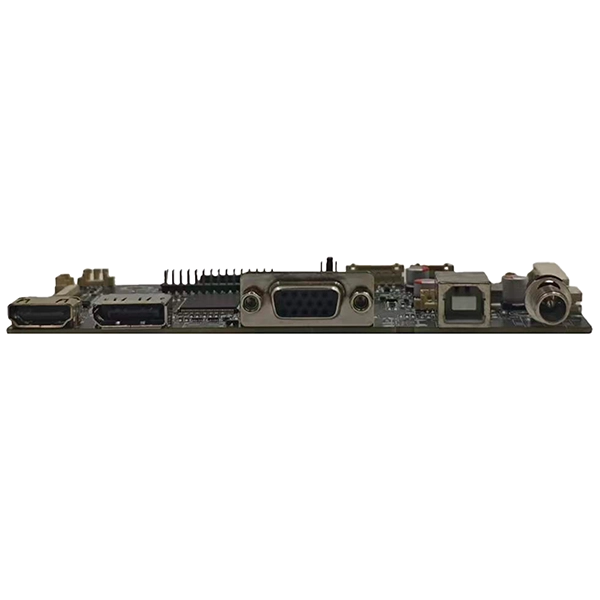

Ez az Interface AD ​​Board több bemeneti lehetőséget is magában foglal, és teljes mértékben kompatibilis a mai legelterjedtebb videoforrásokkal:HDMI, DisplayPort (DP), VGA és USB Type-C (DP Alt mód). Ez lehetővé teszi az ügyfelek számára, hogy zökkenőmentesen váltsanak a különböző gazdagép-platformok között anélkül, hogy további átalakító kártyákra lenne szükségük.

Támogatja az LVDS és az eDP LCD paneleket is

Ez a HDMI és DP, VGA és Type C – LVDS EDP interfész AD kártya teljes mértékben kompatibilis mindkét fő LCD interfész szabvánnyal. A rendelkezésre álló kijelzőkimeneti lehetőségek közé tartozik a kétcsatornás 8 bites LVDS, a 20 tűs eDP, a 30 tűs eDP FPC és a 40 tűs eDP FPC. Ideális az ipari TFT LCD-modulok széles skálájához, a 7 hüvelykes képernyőktől a nagy formátumú kijelzőkig.

Ideális ipari minőségű kijelző termékekhez

A fogyasztói minőségű kijelzőpanelekkel ellentétben ezt a HDMI és DP, VGA és Type-C – LVDS EDP interfész AD kártyát kifejezetten magas specifikációjú és igényes ipari alkalmazásokhoz tervezték. Alapvető hardver jellemzői közé tartozik a széles DC bemeneti feszültség (8V-25V), alacsony hullámzású ipari teljesítménytervezés, fokozott ESD (elektrostatikus kisülés) védelem, valamint ipari minőségű alkatrészek használata a hosszú távú stabil működés érdekében. Különösen alkalmas olyan összetett környezetekben, mint a kültéri beállítások és a magas hőmérsékleti viszonyok, így állandó megjelenítési stabilitást garantál.

Tipikus alkalmazások

Ezt a HDMI és DP, valamint VGA és Type C – LVDS EDP interfész AD kártyát széles körben használják összetett környezetben működő ipari termékekben. A tipikus alkalmazási forgatókönyvek közé tartoznak az ipari HMI terminálok, a nyitott keretes érintőmonitorok, a CNC gépi interfészek, az orvosi diagnosztikai berendezések és a gépi látórendszerek.

OEM és ODM projektekhez szabva

Minden megjelenítési projekt egyedi. Átfogó műszaki támogatási szolgáltatásokat nyújtunk, beleértve az LCD panel kompatibilitás ellenőrzését, a firmware optimalizálását, az EDID (Extended Display Identification Data) módosítását, a háttérvilágítás paramétereinek hangolását, az egyedi LVDS és eDP kábeltervezést, valamint a PCB logó nyomtatását. Függetlenül attól, hogy projektje szabványos vezérlőkártyát vagy teljesen testreszabott megoldást igényel, a SKY-TDM professzionális mérnöki támogatást nyújt a termék életciklusának minden szakaszában.

Műszaki előírások

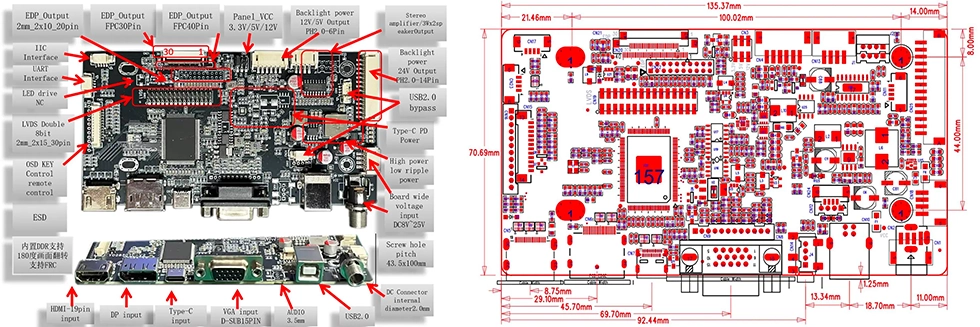

Méretek

JST 2x15 tűs LVDS kimeneti interfész

FFC-0.5mm-40pin eDP interfész

FFC-0.5mm-30pin eDP interfész

JST 2x10 tűs eDP kimeneti interfész

PH2.0mm-6PIN háttérvilágítású interfész

Miért válassza az Egyesült Államokat

A hardverellátás csak az alap; a szolgáltatás a garancia a hosszú távú sikerre. A SKY-TDM elkötelezett a projektindítás felgyorsítása és az ellátási lánc kihívásainak teljes megoldása mellett. Az alábbi alaptámogatást nyújtjuk:

- Hosszú termékéletciklus:Stabil és megbízható tömeggyártási képességek.

- Átfogó műszaki támogatás:Segítség az LCD kompatibilitás teszteléséhez és egyedi jelkábelekhez.

- Rugalmas gyártási modell:Alacsony MOQ (minimális rendelési mennyiség) és gyors műszaki válasz.

- All-in-One megjelenítési megoldások:Az érintőképernyők és az LCD-panelek egybeillesztett készletben kerülnek szállításra a különféle igények kielégítésére.

GYIK

1. kérdés: Ez a HDMI és DP, VGA és Type C – LVDS EDP interfész AD kártya támogatja az LVDS és eDP kijelzőket is?

V: Igen. Kompatibilis az LVDS vagy eDP interfésszel rendelkező ipari minőségű TFT LCD panelekkel. A megfelelő csatlakozókat és firmware-t az adott panelmodellnek megfelelően tudjuk ajánlani.

2. kérdés: Mely videobemeneti interfészek támogatottak?

V: A tábla támogatjaHDMI, DisplayPort, VGA és USB Type-C(DP Alt móddal), széleskörű kompatibilitást biztosítva különféle ipari számítógépekkel és beágyazott rendszerekkel.

Q3: Testreszabható a firmware?

V: Igen. Átfogó firmware testreszabási szolgáltatásokat kínálunk, beleértve az időzítés beállítását, az EDID (Extended Display Identification Data) konfigurációját, a rendszerindító logó testreszabását és a panelparaméterek optimalizálását.

Q4: Mekkora a kártya üzemi bemeneti feszültsége?

V: A vezérlőkártya széles DC bemeneti tartományt támogat8V-tól 25V-ig, így tökéletesen kompatibilis mind a 12V-os, mind a 24V-os ipari áramellátó rendszerekkel.

5. kérdés: Tud biztosítani megfelelő csatlakozókábeleket?

V: Igen. Testreszabott LVDS-kábeleket, eDP FPC-kábeleket, háttérvilágítási kábeleket és tápkábeleket gyártunk, hogy ügyfeleink számára biztosítsuk a plug-and-play integrációt.

6. kérdés: Kínál OEM szolgáltatásokat?

V: Igen. Támogatjuk a PCB szitanyomásos logónyomtatást, a firmware testreszabását, a csatlakozó módosításokat, a kábelösszeállításokat és a teljes ODM fejlesztési szolgáltatásokat.

7. kérdés: Mekkora az LVDS és eDP kimenetek által támogatott maximális felbontás?

V: Az LVDS kimenet legfeljebb1920×1080 @ 60Hz(kétcsatornás 8 bites). Az eDP kimenet legfeljebb3840×2160 @ 60Hz(4K UHD), a panel specifikációjától és a kábel minőségétől függően. 4K-alkalmazásokhoz az eDP interfész használatát javasoljuk az optimális sávszélesség érdekében.

8. kérdés: Támogathatja-e ez a tábla az álló módú megjelenítési tájolást?

V: Igen. Az alaplap támogatja a 180°-os képforgatást a firmware-konfiguráción keresztül. A 90°/270°-os elforgatáshoz (portré mód) testreszabhatjuk a firmware-t a panel és az alkalmazás követelményei alapján. Rendeléskor kérjük, tüntesse fel tájékozódási igényét.

Lépjen kapcsolatba velünk

Megbízhatót keresekHDMI és DP és VGA és C típusú LVDS EDP interfész AD kártyakövetkező beágyazott megjelenítési projektjéhez?

A legmegfelelőbb megoldás ajánlásához kérjük, adja meg az alábbi információkat érdeklődés esetén:

- LCD panel modellszáma

- Szükséges videó bemeneti interfész (HDMI, DP, VGA vagy USB Type-C)

- Bemeneti tápfeszültség

- Háttérvilágítási követelmények

- Becsült éves mennyiség

- OEM vagy firmware testreszabási követelmények

Mérnöki csapatunk felülvizsgálja az Ön specifikációit, és 24 munkaórán belül kompatibilis megoldást, műszaki ajánlásokat és árajánlatot ad.
