Amikor az ipari berendezéseknek rugalmas videobemenetekre és megbízható TFT LCD csatlakozásra van szükségük, a2-HDMI–LVDS TTL interfész AD kártya-tólSKY-TDMpraktikus vezérlő megoldást kínál. Ipari kijelzőintegrációra tervezve, támogatja a kettős HDMI bemenetet, az LVDS és TTL kimeneteket, a konfigurálható firmware-t és a 7-32 hüvelykes LCD paneleket, segítve az OEM-fejlesztőket a hardverintegráció egyszerűsítésében és a fejlesztési erőfeszítések csökkentésében.
A kijelzővezérlőnek többet kell tennie, mint a videojelek konvertálását. Meg kell felelnie az LCD interfésznek, fenn kell tartania a stabil képátvitelt, támogatnia kell a szükséges panelidőzítést, és megbízhatónak kell maradnia a berendezés teljes életciklusa során. A2-HDMI–LVDS TTL interfész AD kártyae gyakorlati követelmények köré készült. Két HDMI videoforrás elfogadásával és LVDS vagy RGB TTL kimeneti interfészek biztosításával nagyobb rugalmasságot biztosít a berendezéstervezőknek az ipari TFT LCD panelek kiválasztásánál. A konfigurálható firmware a felbontáshoz, az időzítéshez, az interfész definíciókhoz, a háttérvilágítás szabályozásához, az OSD-beállításokhoz és más projektkövetelményekhez is igazítható. Ez alkalmassá teszi a táblát ipari automatizáláshoz, orvosi berendezésekhez, önkiszolgáló kioszkokhoz, digitális táblákhoz, szállítóeszközökhöz és beágyazott kijelzőrendszerekhez.
Tartalomjegyzék
- Mi az a 2-HDMI–LVDS TTL interfész AD kártya?
- Miért fontos a kettős HDMI bemenet az ipari kijelzőkben?
- Hogyan javítják az LVDS és TTL kimenetek az LCD kompatibilitást?
- Melyek a legfontosabb jellemzők, amelyeket figyelembe kell venni?
- Hol használható ez a kijelzővezérlő?
- Hogyan egyszerűsíti le az OEM kijelző integrációját?
- Az ellenőrző testület műszaki áttekintése
- Gyakran Ismételt Kérdések
- Szerezzen egyedi ipari megjelenítési megoldást
Mi az a 2-HDMI–LVDS TTL interfész AD kártya?
A kijelző AD kártya, amelyet általában LCD vezérlőkártyának neveznek, a videoforrás és az LCD panel közötti csatlakozási pontként működik. Ipari berendezésekben a videoforrás HDMI jelet biztosíthat, míg a kiválasztott TFT LCD panel LVDS vagy TTL interfészt igényel. A vezérlő lefordítja és feldolgozza a bejövő videojelet, hogy a megfelelő LCD interfészre továbbítható legyen.

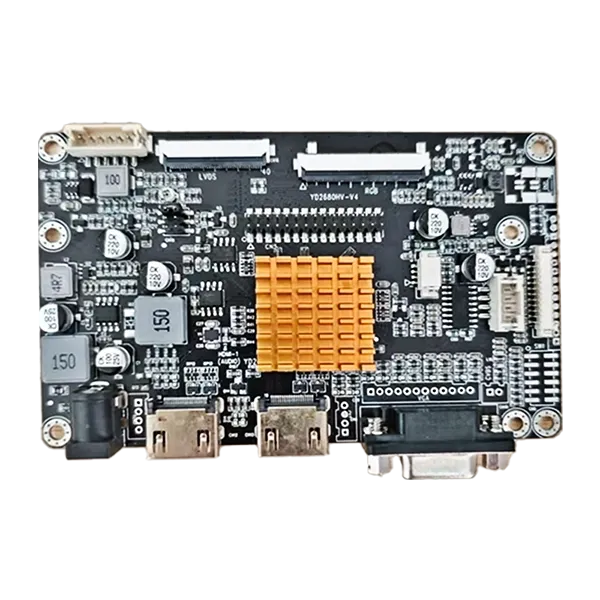

A2-HDMI–LVDS TTL interfész AD kártyakifejezetten az ilyen típusú integrációhoz készült. Két HDMI videobemenetet támogat, és LVDS vagy RGB TTL kimenetet biztosít a kompatibilis ipari TFT LCD panelekhez. A termék specifikációi szerint körülbelül 7-32 hüvelykes ipari TFT-kijelzőkhöz konfigurálható, az egyedi panelkövetelményektől függően.
Az OEM-projekteknél ez a megközelítés csökkentheti a teljes kijelzőelektronika újratervezésének szükségességét a panelmodellek vagy berendezések konfigurációinak megváltoztatásakor. Ehelyett a mérnökök kiválaszthatják a megfelelő vezérlőkonfigurációt, és ellenőrizhetik az LCD felbontását, időzítését, interfész definícióját és teljesítményigényét.
Miért fontos a kettős HDMI bemenet az ipari kijelzőkben?
Az ipari rendszerek egyre inkább több videóforrást használnak. Például előfordulhat, hogy egy gépnek meg kell jelenítenie a számítógépről érkező információkat, miközben egy ipari kamerától, ellenőrző rendszertől, beágyazott számítógéptől vagy másodlagos feldolgozóegységtől érkező jelet is kap.
A két HDMI bemenettel rendelkező vezérlő kényelmes módot biztosít két digitális videoforrás csatlakoztatására és közötti váltásra. Ez rugalmasabbá teheti a rendszerarchitektúrát anélkül, hogy minden alkalmazásban további külső kapcsolóeszközre lenne szükség.
- Több videó forrás:Két HDMI bemenet nagyobb rendszerrugalmasságot biztosít.
- Rendszerintegráció:A videoforrás váltás beépíthető a megjelenítési architektúrába.
- Berendezés frissítések:A meglévő rendszerek hozzáigazíthatók az új HDMI-alapú videoforrásokhoz.
- Tervezési rugalmasság:A mérnökök különböző forráskonfigurációk köré építhetnek megjelenítési rendszereket.
Ez a funkció különösen hasznos ipari HMI-rendszerek, vezérlőterminálok, ellenőrző berendezések, kioszkok és egyéb termékek esetében, ahol fontos a kijelző-forrás rugalmassága.
Hogyan javítják az LVDS és TTL kimenetek az LCD kompatibilitást?
Nem mindegyik LCD-panel használja ugyanazt az elektromos interfészt. Két gyakran előforduló interfész az ipari TFT alkalmazásokban az LVDS és a TTL/RGB. A nem megfelelő vezérlőfelület kiválasztása inkompatibilitást, instabil képeket vagy további hardver-újratervezést okozhat.
Az LVDS és a TTL kimenet támogatása több lehetőséget kínál a rendszertervezőknek a kompatibilis LCD-panelek kiválasztásakor. A vezérlő LVDS csatlakozásai dedikált differenciál jelpárokat tartalmaznak, míg a TTL interfész RGB adatokat és szinkronizációs jeleket biztosít a kompatibilis panelekhez.
| Felület | Tipikus funkció | Integrációs érték |
|---|---|---|
| LVDS | Nagy sebességű differenciálműves LCD adatátvitel | Számos ipari TFT LCD panelhez használható |
| TTL / RGB | Párhuzamos RGB kijelző adatok és időzítési jelek | Támogatja a kompatibilis TTL interfész TFT paneleket |
| HDMI | Digitális videó forrás bemenet | Kényelmes csatlakozás modern videoberendezésekhez |
A mérnököknek a gyártás előtt mindig ellenőrizniük kell a pontos LCD-modellt, a felbontást, az időzítési paramétereket, a feszültségigényeket, a csatlakozókonfigurációt és a tűleképezést. Az interfész kompatibilitás a teljes panel specifikációtól függ, nem pedig az interfész nevétől.
Melyek a legfontosabb jellemzők, amelyeket figyelembe kell venni?
Az ipari LCD vezérlő kiválasztása nem igényel többet, mint annak ellenőrzését, hogy a bemeneti és kimeneti csatlakozók fizikailag egyeznek-e. Az elektromos specifikációk, a firmware-konfiguráció, a panel időzítése, a háttérvilágítás követelményei és a hosszú távú ellátási megfontolások egyaránt befolyásolhatják a projekt megbízhatóságát.
Kettős HDMI videó bemenet
A két HDMI bemenet lehetővé teszi a berendezéstervezők számára, hogy több digitális videóforrást csatlakoztassanak, és a rendszerkövetelményeknek megfelelően válassza ki a megfelelő forrást.
LVDS és TTL kimenet támogatás
Mindkét kimeneti típus támogatása kibővíti a kompatibilis TFT LCD-panelek skáláját, és csökkentheti a hardver újratervezését, ha egy OEM-projekt eltérő megjelenítési konfigurációkat használ.
Rugalmas firmware-konfiguráció
A firmware testreszabható az LCD felbontás, az időzítési paraméterek, az interfész definíciók, az OSD-követelmények, az indítási logók és egyéb alkalmazás-specifikus beállítások szerint. Ez különösen értékes az OEM- és ODM-berendezéseknél, ahol előfordulhat, hogy a szabványos vezérlőkonfiguráció nem elegendő.
Ipari irányultságú tervezés
A kártyát folyamatos ipari alkalmazásokhoz szánják, a tervezési szempontok a stabil jelfeldolgozásra, az interferenciacsökkentésre, az alkatrészek rendelkezésre állására és a hosszú távú működésre összpontosítanak.
Kompakt integráció
Egy dedikált vezérlőkártya leegyszerűsítheti a beágyazott berendezések belső megjelenítési architektúráját, segítve a mérnököket az LCD-csatlakozások kezelésében, a háttérvilágítás szabályozásában, a jelátalakításban és a kapcsolódó megjelenítési funkciókban egy meghatározott hardverplatformon belül.
Hol használható ez a kijelzővezérlő?
Mivel a vezérlő egyesíti a HDMI bemeneti rugalmasságot LVDS és TTL LCD kimeneti lehetőségekkel, a beágyazott és ipari megjelenítési alkalmazások széles skáláját szolgálja ki.
| Alkalmazás | Miért hasznos a vezérlő? |
|---|---|
| Ipari automatizálás | Digitális videoforrásokat csatlakoztat az ipari TFT kijelzőpanelekhez |
| Orvosi berendezések | Támogatja a speciális berendezések testreszabott megjelenítési konfigurációit |
| Önkiszolgáló kioszkok | Rugalmas videobemenetet és beágyazott LCD-integrációt biztosít |
| Digital Signage | Lehetővé teszi a HDMI-alapú tartalomforrások számára a kompatibilis LCD-panelek meghajtását |
| Közlekedési berendezések | Támogatja a stabil működést igénylő beágyazott kijelzőrendszereket |
| Beágyazott rendszerek | Konfigurálható interfészt kínál az alkalmazás-specifikus megjelenítési tervekhez |
A megfelelő konfiguráció a berendezés működési környezetétől, az LCD-modelltől, a videoforrástól, a felbontástól, a mechanikai tértől és a teljesítmény architektúrától függ. Emiatt a tömeggyártás előtt el kell végezni a műszaki ellenőrzést.
Hogyan egyszerűsíti le az OEM kijelző integrációját?
A kijelző integrációja bonyolulttá válhat, ha egy OEM-projekthez az LCD-panel, az érintőképernyő, a vezérlő, a kábelek, a firmware, a háttérvilágítás és a mechanikai szerkezet együttes működése szükséges. A cél LCD körül konfigurálható vezérlőkártya csökkentheti ezen integrációs kihívások némelyikét.
A SKY-TDM kijelzőmérnöki szolgáltatásokat nyújt az LCD kiválasztására, a vezérlőkonfigurációra, az érintőképernyő testreszabására, az optikai kötésekre, a fedőüvegre, az interfészkábelekre és a kapcsolódó kijelző-integrációs követelményekre. Minőségirányítási rendszerei közé tartozik az ISO 9001, ISO 13485 és IATF 16949 tanúsítványok, míg a vezérlőpanelek szállítás előtt funkcionális tesztelésen esnek át a cég termékinformációi alapján.
Az OEM és ODM ügyfelek számára a mérnöki támogatás a következőket foglalhatja magában:
- LCD felbontás és időzítés beállítása
- LVDS pin-leképezés és TTL időzítés beállítása
- Firmware optimalizálás
- Háttérvilágítás és fényerő szabályozás
- OSD nyelvi konfiguráció
- Indítási logó testreszabása
- Kábel tű és csatlakozó konfiguráció
- Mechanikai szerelési követelmények
- LCD és érintőpanel illesztése
Ez az integrált megközelítés különösen értékes lehet olyan projekteknél, ahol a kijelző kompatibilitás és az összetevők hosszú távú elérhetősége fontos tervezési szempont.
Az ellenőrző testület műszaki áttekintése
Az alábbi táblázat összefoglalja a vezérlőmegoldás fontos jellemzőit, és elmagyarázza gyakorlati jelentőségét a kijelzőrendszer fejlesztése során.
| Specifikáció / Funkció | Elérhető konfiguráció | Mérnöki előny |
|---|---|---|
| Videó bemenetek | 2 × HDMI | Több digitális videoforrást támogat |
| LCD kimenetek | LVDS és TTL / RGB | Kiszélesíti a kompatibilis LCD választási lehetőségeket |
| LCD mérettartomány | Körülbelül 7-32 hüvelyk | Alkalmas különféle ipari megjelenítési formátumokhoz |
| Firmware | Konfigurálható | Támogatja a projekt-specifikus megjelenítési paramétereket |
| LVDS csatlakozó | JST 2×15 tű | Differenciál kijelző jelcsatlakozásokat biztosít |
| LVDS FFC | 40 tűs, 0,5 mm | Támogatja a kompatibilis LCD panel csatlakozásokat |
| TTL T-CON | 50 tűs FFC | RGB és időzítő jel csatlakozásokat biztosít |
| Háttérvilágítású interfész | PH2.0 6 tűs | Támogatja a kompatibilis háttérvilágítás teljesítményét és vezérlését |
A tényleges érintkező-definíciókat és az elektromos konfigurációt mindig össze kell hasonlítani a cél LCD adatlappal. Például az LVDS interfész differenciális TX jelpárokat használ, míg a TTL interfész RGB adatokat, DE, VS, HS, DCLK és kapcsolódó vezérlőjeleket tartalmaz. A helyes pin-leképezés elengedhetetlen a sikeres integrációhoz.
Gyakran Ismételt Kérdések
1. Milyen LCD panelek csatlakoztathatók ehhez a vezérlőhöz?
A vezérlő ipari TFT LCD panelek széles skálájához konfigurálható kompatibilis LVDS vagy TTL interfészek segítségével. A hozzávetőlegesen 7–32 hüvelykes tartományba eső panelek támogathatók az adott modelltől és az elektromos követelményektől függően. Az LCD modellszám megadása lehetővé teszi a mérnöki csapat számára, hogy ellenőrizze a kompatibilitást.
2. Testreszabható a firmware egy OEM projekthez?
Igen. A firmware testreszabása kiterjedhet az LCD felbontásra, az időzítési paraméterekre, az interfész definíciókra, az OSD-beállításokra, az indítási logókra és egyéb projektspecifikus követelményekre.
3. Az alaplap támogatja az LVDS és a TTL LCD paneleket is?
Igen. A vezérlőt úgy tervezték, hogy LVDS és RGB TTL kimeneti lehetőségeket is biztosítson, lehetővé téve a különböző kompatibilis ipari TFT LCD konfigurációk támogatását.
4. Két HDMI-forrás csatlakoztatható egyszerre?
Az alaplap két HDMI bemeneti interfésszel rendelkezik, amelyek lehetővé teszik két kompatibilis digitális videoforrás beépítését a kijelzőrendszerbe, a konfigurált alkalmazásnak megfelelő forrásválasztással.
5. Alkalmas ez a vezérlő folyamatos ipari alkalmazásokhoz?
A terméket ipari alkalmazásokra és folyamatos működésre tervezték, hangsúlyt fektetve a stabil jelfeldolgozásra, az interferencia-szabályozásra, az ipari célú alkatrészekre és a hosszú távú ellátási szempontokra.
6. Tud-e a SKY-TDM teljes kijelzőegységet szállítani?
Igen. A SKY-TDM szélesebb körű megjelenítési integrációs követelményeket tud támogatni, beleértve az ipari LCD-paneleket, a kapacitív vagy rezisztív érintőképernyőket, a vezérlőkártyákat, az interfészkábeleket, az optikai kötést, a fedőüveget és a kapcsolódó OEM/ODM mérnöki szolgáltatásokat.
Szerezzen egyedi ipari megjelenítési megoldást
A megfelelő LCD vezérlő kiválasztása fontos lépés a stabil ipari kijelzőrendszer felépítésében. Kettős HDMI bemenettel, LVDS és TTL kimenettel kompatibilis, konfigurálható firmware-rel, valamint az LCD illesztéshez és integrációhoz nyújtott mérnöki támogatással ez a vezérlő segíthet az OEM fejlesztőknek speciális műszaki követelményeiknek megfelelő kijelzőrendszerek létrehozásában. Ha új ipari HMI-t, orvosi eszközt, kioszkot, szállítási kijelzőt vagy beágyazott berendezés projektet értékel, tudjon meg többet a 2-HDMI–LVDS TTL interfész AD tábláról éslépjen kapcsolatba velünkaz LCD modellel, a felbontással, az interfész típusával, a mennyiséggel és a projekt követelményeivel. A SKY-TDM segíthet a kompatibilitás ellenőrzésében, és praktikus megjelenítési megoldást fejleszthet ki az Ön alkalmazásához.
