A megbízható jelátalakítást igénylő OEM-kijelző projekteknél aHDMI-TTL interfész AD kártya-tólSKY-TDMpraktikus módot kínál HDMI videoforrások csatlakoztatására TTL/RGB TFT LCD panelekkel. Állítható panelfeszültsége, integrált LED-es háttérvilágítás-vezérlése, testreszabható firmware-je és kompakt ipari kialakítása alkalmassá teszi beágyazott berendezésekhez, HMI-terminálokhoz, orvosi műszerekhez, laboratóriumi eszközökhöz és más, szűkös helykijelzős alkalmazásokhoz.
A HDMI–TTL interfész AD kártya vezérlőhídként működik a HDMI videoforrás és a TTL/RGB jelzést használó kompatibilis TFT LCD panel között. A berendezésgyártók számára az ilyen típusú vezérlők értéke túlmutat az alapvető jelátalakításon. A panelfeszültség kiválasztása, a kijelző időzítése, a háttérvilágítás kezelése, az interfész illesztése, a firmware-konfiguráció és a NYÁK megbízhatósága egyaránt befolyásolhatja a beágyazott kijelzőrendszer sikerét. A SKY-TDM megoldás többféle TTL interfész konfigurációt, 3,3 V/5 V panelfeszültség beállítást, integrált LED háttérvilágítás vezérlést, testreszabható firmware-t és 8–18 V DC tápbemenetet támogat. Ezek a funkciók segítenek a mérnököknek csökkenteni a további áramkörök számát, egyszerűsíteni a vezetékezést, felgyorsítani az LCD-integrációt és rugalmasabb ipari kijelzőtermékeket fejleszteni.
Tartalomjegyzék
- Mi az a HDMI-TTL interfész AD kártya?
- Miért fontos a HDMI-TTL átalakítás a TFT LCD-projekteknél?
- Melyek az értékelendő főbb jellemzők?
- Főbb műszaki adatok
- Hol használható a tábla?
- Hogyan viszonyuljanak a mérnökök az LCD-integrációhoz?
- Hogyan javítja a testreszabás a projektek kompatibilitását?
- Gyakran Ismételt Kérdések
- Következtetések és projekttámogatás

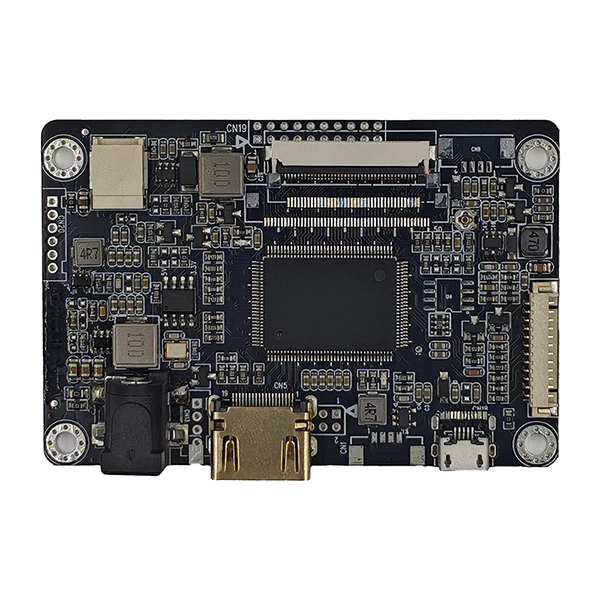

Mi az a HDMI-TTL interfész AD kártya?
A HDMI–TTL interfész AD kártya egy LCD-vezérlő, amely a HDMI-forrásból származó videoinformációkat olyan jelformátummá alakítja, amelyet egy kompatibilis TTL/RGB TFT LCD panel képes feldolgozni. A HDMI-t széles körben használják számítógépek, beágyazott rendszerek, ipari vezérlők és más modern digitális videoforrások, míg sok TFT LCD panel párhuzamos RGB vagy TTL interfészt használ.
Megfelelő vezérlő nélkül előfordulhat, hogy a mérnököknek át kell tervezniük a gazdarendszert, vagy további jelátalakító áramkört kell kidolgozniuk. A dedikált vezérlőkártya közvetlenebb integrációs utat biztosít, és egyetlen kompakt megoldásban kombinálhatja a jelfeldolgozást, a panel energiagazdálkodását, az időzítési konfigurációt és a háttérvilágítás vezérlését.
A SKY-TDM HDMI–TTL interfész AD kártyát kifejezetten az ipari LCD-integrációhoz tervezték. Termékspecifikációi szerint támogatja a TTL/RGB kijelző kimeneti konfigurációkat, az állítható 3,3 V-os vagy 5 V-os panelfeszültséget, az integrált LED-illesztőprogramot, a testreszabható firmware-t és a 8–18 V-os egyenáramú tápegységet.
Miért fontos a HDMI-TTL átalakítás a TFT LCD-projekteknél?
A kijelző integrációja gyakran többet jelent, mint a megfelelő fizikai méretekkel rendelkező LCD kiválasztását. A mérnököknek meg kell felelniük a videoforrásnak, az interfésznek, a feszültségnek, az időzítésnek, a háttérvilágításnak, a csatlakozónak és a mechanikai szerkezetnek is.
A megfelelő HDMI-TTL vezérlő számos gyakori integrációs kihívás megoldásában segíthet:
- Interfész kompatibilitás:Praktikus kapcsolatot biztosít a HDMI videoforrások és a TTL/RGB TFT panelek között.
- Teljesítmény illesztés:Az állítható panelfeszültség segít a különféle LCD elektromos követelmények kielégítésében.
- Háttérvilágítás kezelése:Az integrált LED háttérvilágítás vezérlés csökkenti a különálló meghajtó áramkör szükségességét.
- Firmware adaptáció:A megjelenítési időzítés és egyéb paraméterek testreszabhatók bizonyos LCD-modellekhez.
- Kompakt telepítés:A kisméretű vezérlőelrendezés értékes lehet ott, ahol korlátozott a hely.
- Fejlesztési hatékonyság:A kész vezérlőarchitektúra csökkentheti az OEM-csapat által igényelt kijelző-interfész-fejlesztések mennyiségét.
Melyek az értékelendő főbb jellemzők?
1. Több TTL/RGB interfész konfiguráció
A különböző TFT-panelek különböző FPC-kiosztásokat és jelkonfigurációkat használhatnak. Az alaplap számos interfész-elrendezést támogat, beleértve a 40 tűs és 50 tűs RGB konfigurációkat, így a mérnökök nagyobb rugalmasságot biztosítanak a megfelelő panelek kiválasztásánál.
2. Állítható panelfeszültség
A vezérlő támogatja a választható 3.3V és 5V panel kimeneti feszültséget. Ez azért fontos, mert a nem kompatibilis feszültség a kijelző instabilitását okozhatja, vagy károsíthatja a panel elektronikáját. A feszültség kiválasztását mindig ellenőrizni kell az LCD gyártójának elektromos specifikációi alapján.
3. Integrált LED háttérvilágítás illesztőprogram
A beépített háttérvilágításvezérlő áramkör leegyszerűsíti a rendszer architektúráját azáltal, hogy ugyanazon a kártyán kombinálja a kijelzővezérlést és a LED-es háttérvilágítás kezelését. A háttérvilágítású interfész tápellátást, BE/KI- és PWM/Vadj-kapcsolatokat biztosít a rendszerszintű vezérléshez.
4. Testreszabható firmware
Az LCD-panelek megfelelő időzítési paramétereket igényelnek a képek megfelelő megjelenítéséhez. A firmware testreszabása kiterjedhet olyan paraméterekre, mint a felbontás, az időzítés, a kijelző tájolása, a rendszerindítási logó és az OSD konfiguráció, a projekt követelményeitől függően.
5. Ipari irányultságú tervezés
Az ipari berendezések folyamatosan működhetnek, és elektromos interferenciát, hőmérséklet-ingadozást és helykorlátozást tapasztalhatnak. A vezérlőt stabil energiagazdálkodással, optimalizált jelútválasztással és EMI-tudatos tervezéssel tervezték, hogy támogassa az igényes beágyazott alkalmazásokat.
Főbb műszaki adatok
Az alábbi táblázat összefoglalja a HDMI-TTL interfész AD kártya főbb közzétett specifikációit:
| Funkció | Specifikáció | Integrációs érték |
|---|---|---|
| Videó bemenet | HDMI | Modern HDMI videoforrásokhoz csatlakoztatható |
| LCD kimenet | TTL / RGB / LVDS | Támogatja a rugalmas megjelenítési integrációt |
| Panel feszültség | 3,3V / 5V | Alkalmazkodik a panel különböző teljesítményigényeihez |
| Háttérvilágítás szabályozás | Integrált LED meghajtó | Csökkenti a külső háttérvilágítás áramkörét |
| Tápegység | DC 8-18V | Alkalmas különféle beágyazott teljesítményarchitektúrákhoz |
| OSD | Támogatott külső billentyűzet | Lehetővé teszi a felhasználó felé néző kijelző beállítását |
| Firmware | Testreszabható | Lehetővé teszi projektspecifikus megjelenítési konfigurációt |
| Üzemi hőmérséklet | -20°C és 80°C között | Széles ipari működési tartományt támogat |
A mérnököknek meg kell erősíteniük a teljes elektromos, időzítési, mechanikai és csatlakozó specifikációt a kiválasztott LCD-panelen, mielőtt feladnák a rendelést vagy megkezdenék a tömeggyártást.
Hol használható a tábla?
A kompakt architektúra és a konfigurálható kijelző interfész a HDMI-TTL interfész AD kártyát számos beágyazott alkalmazáshoz hasznossá teszi. A tipikus használati esetek a következők:
- Ipari HMI:Csatlakoztassa az ipari számítógépeket vagy vezérlőket kompakt TFT kezelői kijelzőhöz.
- Orvosi műszerek:Kijelző interfészt biztosít a diagnosztikai, monitorozási és laboratóriumi berendezések számára.
- Hordozható tesztberendezés:Támogatja a kompakt kijelzőket, ahol fontos a PCB hely és az energiagazdálkodás.
- Épületautomatizálás:Vezérlő- és felügyeleti terminálokban használt hajtás kijelző modulok.
- Biztonsági berendezések:Integrálja a TFT-kijelzőket kompakt felügyeleti és vezérlőeszközökbe.
- Beágyazott terminálok:Biztosítson HDMI-TTL kapcsolatot a testreszabott ipari és intelligens eszközökhöz.
Ezek az alkalmazások általában hasonló követelményeket támasztanak: stabil képátvitel, kiszámítható panel-kompatibilitás, kompakt telepítés és a végső LCD-konfigurációhoz illeszthető vezérlő.
Hogyan viszonyuljanak a mérnökök az LCD-integrációhoz?
A megbízható megjelenítési projektnek az LCD panel specifikációival kell kezdődnie, nem pedig egyszerűen a bemeneti csatlakozó alapján kiválasztani a vezérlőt. A strukturált kompatibilitási ellenőrzés megakadályozhatja a költséges újratervezést a későbbi fejlesztés során.
- Az LCD modell azonosítása:Erősítse meg a panel pontos cikkszámát és adatlapját.
- Ellenőrizze a felületet:Ellenőrizze, hogy a panel használja-e a szükséges TTL/RGB tűkonfigurációt.
- Erősítse meg a feszültséget:Hasonlítsa össze a vezérlő panel feszültségbeállítását az LCD specifikációval.
- Időzítés ellenőrzése:Ellenőrizze a pixelórát, a vízszintes időzítést, a függőleges időzítést, a szinkronizálást és a kapcsolódó paramétereket.
- Illessze a háttérvilágítást:Erősítse meg a LED feszültségét, áramát, PWM követelményeit és a csatlakozó konfigurációját.
- Ellenőrizze a mechanikai részleteket:Ellenőrizze az FPC tájolását, a csatlakozó helyzetét, a kártya méreteit és a szerelési követelményeket.
- Tesztelje a teljes szerelvényt:Értékelje a képstabilitást, az indítási viselkedést, a fényerő-szabályozást, a hőmérsékleti teljesítményt és a hosszú távú működést.
Az LCD adatlap, a tervezett alkalmazás, a bemeneti forrás és a tokozási korlátozások megadása a vezérlő szállítója számára jelentősen hatékonyabbá teheti az egyeztetési folyamatot.
Hogyan javítja a testreszabás a projektek kompatibilitását?
A szabványos vezérlőkártyák hasznosak az általános alkalmazásokhoz, de az OEM-termékeknek gyakran olyan követelményei vannak, amelyeket nem lehet általános konfigurációval megoldani. A firmware és hardver testreszabása ezért a kijelzőfejlesztés fontos részévé válhat.
A SKY-TDM testreszabási lehetőségeket kínál, amelyek a következőket tartalmazhatják:
- LCD felbontás és időzítés konfiguráció
- A kijelző képkockasebességének és képparamétereinek beállítása
- A rendszerindítási logó és az indítási felület testreszabása
- OSD menü konfiguráció
- A kijelző tájolásának beállítása
- A TTL/RGB kábel és az FPC csatlakozó illeszkedése
- Háttérvilágítás fényereje és teljesítmény-sorozat optimalizálása
- PCB selyemszita és saját címke testreszabása
- Mechanikai szerelési adaptáció
Ez a megközelítés különösen hasznos az OEM-gyártók számára, akik meghatározott LCD-modellel, testreszabott házzal vagy hosszú termékéletciklussal rendelkező berendezéseket fejlesztenek. A SKY-TDM szélesebb körű megjelenítési integrációs lehetőségeket is kínál, beleértve az érintőpaneleket, az LCD-kijelzőket és az LCD-illesztőprogram-kártyákat, ami megkönnyítheti a többkomponensű beszerzést.
Gyakran Ismételt Kérdések
1. kérdés: Mely LCD-panelek működhetnek HDMI-TTL interfész AD kártyával?
Az alaplapot kompatibilis TTL/RGB TFT LCD panelekhez tervezték. A kompatibilitás a panel interfészétől, felbontásától, időzítésétől, feszültségétől, csatlakozójától és háttérvilágítási követelményeitől függ. A pontos LCD-modell megadása segít a mérnöki csapatnak a kompatibilitás ellenőrzésében.
2. kérdés: Testreszabható a firmware egy adott LCD-hez?
Igen. A firmware testreszabható a projekt követelményei szerint, beleértve a megjelenítési időzítést, a felbontást, a tájolást, az indítási logót és az OSD-vel kapcsolatos beállításokat.
3. kérdés: Tartalmaz az alaplap háttérvilágítású meghajtót?
Igen. A vezérlő integrált LED-es háttérvilágítás-vezérlőt tartalmaz, ami segít csökkenteni a további külső háttérvilágítás-vezérlő modul szükségességét.
4. kérdés: Milyen panelfeszültséget támogat a vezérlő?
A közzétett specifikációk választható 3,3 V és 5 V panelfeszültséget tartalmaznak. A megfelelő beállítást az LCD gyártójának előírásai szerint kell kiválasztani.
Q5: Alkalmas-e a tábla ipari berendezésekhez?
Igen. A terméket ipari célú alkalmazásokhoz, például HMI-terminálokhoz, orvosi berendezésekhez, laboratóriumi műszerekhez, hordozható teszteszközökhöz és beágyazott vezérlőrendszerekhez tervezték. A közzétett üzemi hőmérséklet-tartomány -20°C és 80°C között van.
6. kérdés: A SKY-TDM biztosíthat megfelelő kábeleket?
Igen. A SKY-TDM támogatja az interfész- és kábelillesztést a kijelző-integrációs projektekhez, beleértve a testreszabott TTL/RGB jelkábeleket és FPC-csatlakozásokat.
7. kérdés: Kérhetnek-e az OEM-ügyfelek testreszabott márkajelzést?
Igen. Az elérhető testreszabási lehetőségek magukban foglalhatják a nyomtatott áramköri lapok szitanyomásos jelöléseit, a saját márkás csomagolást, az exkluzív firmware-t és egyéb projektspecifikus követelményeket.
Következtetések és projekttámogatás
A megfelelő kijelzővezérlő kiválasztása jelentősen befolyásolhatja a beágyazott LCD-projektek hatékonyságát és megbízhatóságát. A HDMI–TTL interfész AD kártya praktikus hidat biztosít a HDMI videoforrások és a TTL/RGB TFT panelek között, miközben egy kompakt megoldásban egyesíti a jelátalakítást, a panel energiagazdálkodását, a háttérvilágítás vezérlését és a firmware konfigurációt. Az OEM-gyártók számára az időzítés, a firmware, a kábelek, a csatlakozók és a mechanikai részletek testreszabásának lehetősége tovább egyszerűsíti a termékfejlesztést és támogatja a stabil, hosszú távú gyártást.
Ha ipari HMI-t, orvosi műszert, laboratóriumi eszközt, hordozható tesztert vagy más beágyazott kijelzős terméket fejleszt, a SKY-TDM segíthet az LCD-modell és a rendszerkövetelmények értékelésében. Fedezze fel a HDMI-TTL interfész AD kártyát vagylépjen kapcsolatba velünkLCD adatlapjával, szükséges interfésszel, mennyiséggel és testreszabási követelményekkel, hogy megvitassák a megfelelő kijelzővezérlő megoldást.
