Cikk összefoglaló:Az ipari kijelzőrendszerek fejlődésével a mérnökök gyakran szembesülnek gyakorlati kihívással: a modern LVDS jelforrások összekapcsolása TFT LCD panelekkel, amelyek még mindig TTL/RGB interfészekre támaszkodnak. ALVDS-TTL jelátalakító tábla-tólSKY-TDMpraktikus hidat biztosít e két megjelenítési technológia között, segítve a berendezésgyártókat a meglévő LCD-panelek újrafelhasználásában, miközben csökkentik az újratervezési költségeket, a fejlesztési időt és az integráció bonyolultságát. Ipari minőségű NYÁK-kialakítással, stabil jelátvitellel, integrált LED-es háttérvilágítással, állítható VCOM-mal és testreszabási támogatással ez a fajta konverziós kártya alkalmas ipari HMI-khez, orvosi berendezésekhez, beágyazott rendszerekhez, szállítóberendezésekhez és egyéb megjelenítési alkalmazásokhoz.
AnLVDS-TTL jelátalakító táblaegy megjelenítő interfész áramkör, amelyet arra terveztek, hogy az LVDS differenciális kijelzőjeleket TTL/RGB párhuzamos jelekké alakítsa, amelyek a kompatibilis TFT LCD panelekhez szükségesek. Ez a funkció különösen fontossá válik, ha egy ipari számítógép, beágyazott vezérlő vagy kijelzőforrás LVDS kimenetet biztosít, míg a kiválasztott LCD panel TTL/RGB interfészt használ.
Az egyébként megfelelő LCD-panel cseréje vagy a teljes vezérlőrendszer újratervezése helyett a mérnökök konverziós kártyát építhetnek be a jelforrás és a kijelző közé. Ez a megközelítés különösen értékes lehet a régebbi berendezések frissítése, testreszabott ipari kijelzők és projektek esetében, ahol a meglévő LCD-készletet továbbra is használni kell.

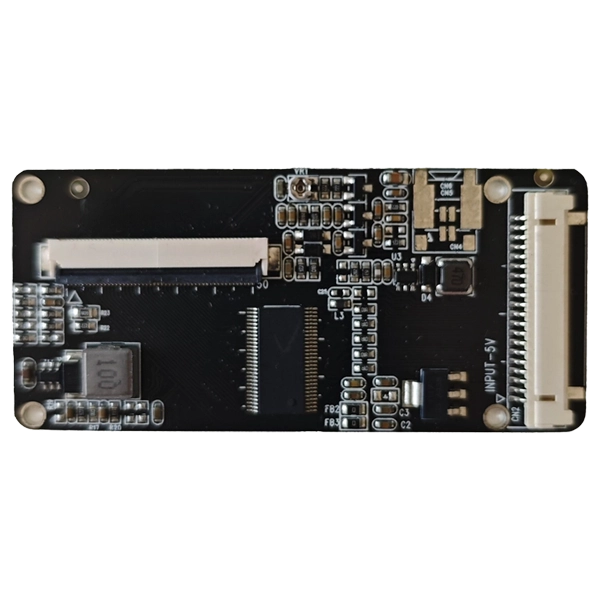

A SKY-TDM megoldását az ipari kijelző-integráció köré tervezték. A szabványos konfiguráció támogatja a8 bites LVDS bemenetés a50 tűs TTL/RGB LCD kimenet, 5V-os bemeneti tápellátással, integrált LED-meghajtóval, VCOM beállítással és üzemi hőmérséklet-tartománnyal-20°C és +70°C között.
A kijelző interfészek nem mindig cserélhetők fel. Az LVDS és a TTL/RGB különböző módszereket használ a képadatok továbbítására, ami azt jelenti, hogy a közvetlen kapcsolat általában nem lehetséges, ha a forrás és az LCD-panel eltérő interfész-architektúrát használ.
Ez számos kihívás elé állítja az OEM berendezések gyártóit:
Egy megfelelően megtervezett konverziós kártya orvosolja az interfész eltéréseit, miközben a megjelenítési architektúra többi részét viszonylag változatlan formában tartja. A régi berendezéseiket korszerűsítő gyártók számára ez hatékonyabb utat jelenthet, mint a teljes kijelzőrendszer újratervezése.
A jelintegritás az egyik legfontosabb tényező a megjelenítés konverziójában. Az optimalizált differenciális útválasztás segít csökkenteni a jel torzítását, és támogatja a stabil képátvitelt az LVDS forrás és a konverziós áramkör között.
Az ipari berendezések gyakran együtt működnek motorokkal, kapcsolóüzemű tápegységekkel, kommunikációs eszközökkel és egyéb elektromágneses interferencia-forrásokkal. A gondosan megtervezett PCB-elrendezés és tápellátási architektúra segíthet csökkenteni a nem kívánt interferenciát és javítani a rendszer általános stabilitását.
Az alaplap TTL/RGB 50 tűs LCD interfészt biztosít a kompatibilis TFT panelekhez. Az interfész RGB-adatokat, szinkronizációs jeleket, órát, tápellátással kapcsolatos jeleket, VCOM-ot, reset-et és egyéb kijelzővezérlő kapcsolatokat tartalmaz.
A beépített LED-es háttérvilágítás-illesztőprogram segít leegyszerűsíteni a teljes kijelző architektúrát. Több független áramkör beszerzése helyett a berendezésgyártók integrálhatják az átalakítási és háttérvilágítási funkciókat egy kompaktabb kijelzőmegoldásba.
A VCOM beállítás további rugalmasságot biztosít a kártya és a különböző LCD-panelek összeillesztésekor. A mérnökök finomhangolhatják a kijelző konfigurációját, hogy a kiválasztott panelhez megfelelő képteljesítményt érjenek el.
A kijelző-integrációs projektek gyakran testreszabott csatlakozókat, tűmeghatározásokat, kábelhosszakat, rögzítési helyeket, firmware-konfigurációkat vagy LCD időzítési paramétereket igényelnek. Egy konverziós kártyagyártó, aki képes ezeket az elemeket adaptálni, jelentősen csökkentheti az OEM ügyfelek integrációs munkáját.
Az alábbi táblázat összefoglalja a SKY-TDM tipikus konfigurációjátLVDS-TTL jelátalakító tábla. A tényleges specifikációk a kiválasztott LCD-paneltől és az egyedi projektkövetelményektől függően változhatnak.
| Tétel | Tipikus specifikáció |
|---|---|
| Bemeneti interfész | LVDS, 8 bites |
| LCD kimeneti interfész | TTL/RGB, 50 tűs |
| Bemeneti feszültség | 5V |
| Háttérvilágítás illesztőprogram | Integrált LED meghajtó |
| VCOM beállítás | Támogatott |
| Üzemi hőmérséklet | -20°C és +70°C között |
| Egyedi tervezés | Támogatott |
| Tipikus LVDS csatlakozó | HRS DF14-20 / DF19-20 interfész |
| LCD csatlakozó | TTL FFC 50 tűs |
Mérnöki projekteknél az interfész specifikációját mindig össze kell hasonlítani a pontos LCD panel adatlapjával. A tűk száma önmagában nem garantálja a kompatibilitást, mivel a jeldefiníciók, a feszültségigények, az időzítés, a tájolás és a csatlakozók kiosztása panelenként eltérő lehet.
Az LVDS-TTL konverzió rugalmassága miatt ez a technológia hasznos lehet számos ipari és beágyazott megjelenítési projektben.
Például előfordulhat, hogy egy berendezésgyártó rendelkezik egy bevált 50 tűs TTL LCD-panellel, amely már be van építve egy bevált gépbe. Ha a cserevezérlő LVDS-t, nem pedig TTL/RGB-t ad ki, egy átalakítókártya interfészhidat biztosíthat anélkül, hogy a gyártónak a teljes kijelzőegységet ki kellene cserélnie.
Az átalakító kártya kiválasztását az LCD panellel kell kezdeni, nem pedig egyszerűen a kívánt csatlakozótípussal. A mérnököknek össze kell gyűjteniük a teljes panel-interfész-információt a rendelés leadása előtt.
Ellenőrizze, hogy a forrás egycsatornás vagy kétcsatornás LVDS-t biztosít-e, ellenőrizze a bitmélységet, a jelidőzítést, a feszültségkövetelményeket és a csatlakozókonfigurációt. A SKY-TDM szabványos megoldása támogatja az egycsatornás 8 bites LVDS bemenetet, míg a testreszabott tervek különböző igények szerint értékelhetők.
Az 50 tűs TTL csatlakozó nem feltétlenül jelenti azt, hogy minden LCD ugyanazt a kivezetést használja. Az RGB-adatokat, a HSYNC-t, a VSYNC-t, a DE-t, a DCLK-t, a VCOM-t, a tápellátást, a háttérvilágítást és a vezérlőjeleket alaposan össze kell hasonlítani az átalakító kártya definíciójával.
Az LCD felbontásnak, a pixel órajelnek, a vízszintes időzítésnek, a függőleges időzítésnek és a szinkronizálási követelményeknek meg kell egyeznie az alaplap konfigurációjával. Firmware vagy hardver módosítására lehet szükség a különböző LCD-modelleknél.
A kiválasztási szakaszban figyelembe kell venni a csatlakozó helyzetét, a kábel hosszát, a PCB méreteit, a rögzítési lyukakat és a rendelkezésre álló beépítési helyet. Egy kompakt, testreszabott PCB egyszerűsítheti a szűk belső térrel rendelkező berendezésekbe történő integrálást.
Az ipari projektek esetében a kezdeti minta csak egy része a beszerzési döntésnek. A vásárlóknak értékelniük kell a mérnöki támogatást, a testreszabási lehetőségeket, a minőség-ellenőrzést, a mintavizsgálatokat, a gyártási kapacitást és a termék hosszú távú elérhetőségét is.
Az ipari vásárlók számára az átalakító kártya értéke meghaladja az alapvető jelátalakítást. A SKY-TDM megoldását egy szélesebb körű ipari kijelző-integrációs szolgáltatás részeként pozicionálja, amely támogatja az OEM- és ODM-projekteket a kompatibilitás-értékeléstől a gyártásig.
A legfontosabb előnyök közé tartozik:
Ez az egyablakos megközelítés különösen hasznos lehet azon OEM-gyártók számára, akiknek egy adott LCD-hez illesztett konverziós kártyára van szükségük, nem pedig általános fejlesztési kártyára. Az LCD modell, az interfész definíció, a felbontás, a csatlakozó és a mechanikai követelmények megerősítésével a projekt elején a mérnökök csökkenthetik a kompatibilitási kockázatokat a tömeggyártás előtt.
A standard megoldást az 50 tűs TTL/RGB interfészt használó, kompatibilis TFT LCD panelekhez tervezték. A pontos kompatibilitás az LCD tűdefiníciójától, időzítésétől, felbontásától, feszültségétől és egyéb elektromos követelményektől függ.
Igen. Az OEM- és ODM-projekteknél a csatlakozótípusok, a tűkiosztások, a kábelhosszak és az interfészdefiníciók testreszabhatók a cél LCD- és berendezésszerkezetnek megfelelően.
Igen. Különböző LCD-felbontások és időzítési követelmények értékelhetők a megfelelő hardver- vagy firmware-konfigurációkhoz. A kompatibilitás értékeléséhez a mérnököknek biztosítaniuk kell a pontos LCD-modellt vagy adatlapot.
Igen. A táblát ipari kijelző-integrációra tervezték, és támogatja a -20°C és +70°C közötti üzemi hőmérséklet-tartományt. PCB-elrendezése, teljesítmény-kialakítása és jelarchitektúrája a nagy igénybevételt jelentő alkalmazásokhoz optimalizált stabil működésre.
Igen. Megfelelő kábelszerelvények szállíthatók, beleértve az LVDS-kábeleket, a háttérvilágítási kábeleket, a tápkábeleket és szükség esetén testreszabott kábelkötegeket.
A szabványos verzió támogatja az egycsatornás 8 bites LVDS bemenetet. A kétcsatornás LVDS követelményei kiértékelhetők a testreszabott kártyafejlesztéshez a cél LCD időzítésének és interfész specifikációinak megfelelően.
Igen. A mintaértékelés erősen ajánlott ipari projekteknél. A konverziós kártya tényleges LCD panellel és rendszervezérlővel történő tesztelése ellenőrizheti a jelkompatibilitást, a képminőséget, az időzítést, a háttérvilágítás működését és a mechanikai integrációt a kötetgyártás előtt.
AnLVDS-TTL jelátalakító táblahatékony megoldás lehet, ha a modern LVDS-alapú rendszereknek együtt kell működniük a meglévő TTL/RGB TFT LCD panelekkel. A stabil jelátalakítás, az ipari orientált PCB-kialakítás, az integrált háttérvilágítás, a VCOM-beállítás és a testreszabási képességek kombinálásával segíthet az OEM-eknek egyszerűsíteni a kijelző integrációját, miközben kiterjeszti a meglévő LCD-hardverek használhatóságát. Testreszabott interfészt, LCD-kompatibilitás-értékelést, kábelillesztést vagy gyártástámogatást igénylő projekteknél tapasztalt ipari megjelenítőpartner választása sokkal hatékonyabbá teheti az átállást a prototípusról a tömeggyártásra. Ha megbízható kínai gyártót és beszállítót keres személyre szabottLVDS-TTL jelátalakító tábla, lépjen kapcsolatba velünkLCD modelljével, interfész definíciójával, felbontásával és rendszerkövetelményeivel, hogy megvitassák a megfelelő megoldást a SKY-TDM mérnöki csapatával.
