SKY-TDMbiztosítja a7 hüvelykes nyitott keretes érintőképernyős monitorintelligens otthoni vezérlőpanelekhez, építési videó kaputelefonokhoz, beléptető terminálokhoz és beágyazott berendezésekhez. Az ipari minőségű IPS-kijelzőt az érzékeny PCAP többérintéses és rugalmas rögzítési lehetőségekkel kombinálva ez a kompakt monitor segít a berendezésgyártóknak termékeikre szabott, intuitív interfészek létrehozásában.
A 7 hüvelykes, nyitott keretes érintőképernyős monitor praktikus egyensúlyt kínál a kompakt méretek, az interaktív funkcionalitás és a rugalmas berendezések integrációja között. A hagyományos asztali monitorokkal ellentétben a nyitott keretes felépítését egyedi házakba, falpanelekbe, kioszkokba és beágyazott rendszerekbe történő beépítésre tervezték. A legfontosabb kiválasztási tényezők közé tartozik a kijelző felbontása, a fényerő, az érintésérzékenység, a csatlakozási felületek, a szerelési méretek és a működési feltételek. A SKY-TDM támogatja az olyan testreszabási lehetőségeket, mint a nagy fényerejű kijelzők, a fedőüveg-kezelések, az optikai kötés, a mechanikai módosítások és az interfész-beállítások, így segítve az OEM-eket az alkalmazási követelményeknek megfelelő megjelenítési megoldások kidolgozásában.

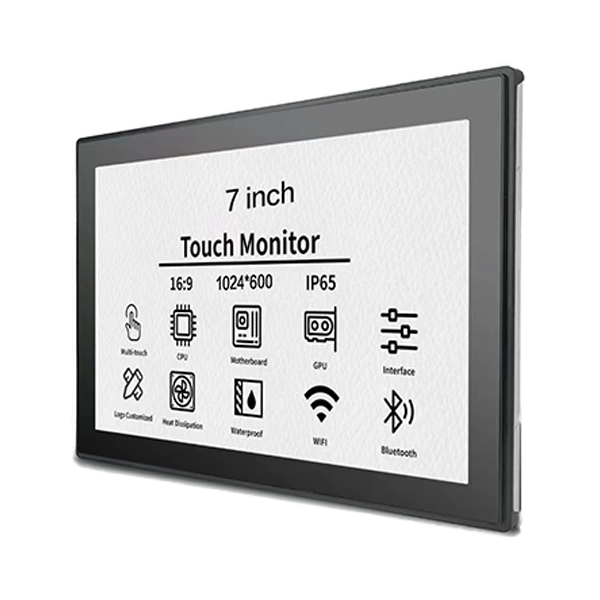

A 7 hüvelykes, nyitott keretes érintőképernyős monitor egy kompakt interaktív kijelző, amelyet úgy terveztek, hogy a berendezésbe integrálják, nem pedig önálló asztali képernyőként. Jellemzően LCD panelt, érintésérzékelőt, vezérlő elektronikát és olyan rögzítőszerkezetet egyesít, amely lehetővé teszi a berendezésgyártók számára, hogy a kijelzőt egyedi előlap mögé szereljék.
A nyitott vázas kialakítás lehetővé teszi az OEM mérnökök számára, hogy jobban ellenőrizzék a késztermék megjelenését, rögzítési elrendezését és általános méreteit. A teljes fogyasztói monitorház elhelyezése helyett a tervezők a kijelzőt közvetlenül falra szerelt vezérlőegységbe, hozzáférési terminálba vagy gépházba építhetik be.
A SKY-TDM modellje az ipari minőségű IPS LCD panelt ötvözi a kivetített kapacitív (PCAP) multi-touch technológiával. A szabványos HDMI videobemenet és az USB érintőképernyős csatlakozás leegyszerűsíti a kompatibilis gazdarendszerekkel való integrációt, míg a fém nyitott keretes szerkezet támogatja a beágyazott telepítést.
Az intelligens otthoni interfészek vagy épületautomatizálási berendezéseket fejlesztő gyártók számára az eredmény egy kompakt kijelzőplatform, amely a különböző burkolat-kialakításokhoz és felhasználói interakciós követelményekhez illeszthető.
Tudjon meg többet a 7 hüvelykes, nyitott keretes érintőképernyős monitorról és a rendelkezésre álló konfigurációs lehetőségekről.
Az IPS LCD-panel széles betekintési szögeket biztosít, így a felhasználók a falra szerelt terminál vagy vezérlőállomás körül különböző helyekről olvashatnak információkat. Ez különösen hasznos megosztott helyeken, ahol a felhasználók nem mindig néznek közvetlenül a kijelzővel.
A kiválasztott konfigurációtól függően a kijelző felbontása, fényereje, kontrasztja és felületkezelése az alkalmazás vizuális követelményeihez illeszthető.
A kivetített kapacitív érintéstechnológia támogatja az intuitív interakciót, beleértve az érintést, csúsztatást és egyéb támogatott többérintéses gesztusokat. Alkalmas olyan grafikus felületekhez, amelyek lehetővé teszik a felhasználók számára a menük közötti navigálást, a beállítások módosítását és a csatlakoztatott eszközök kezelését.
Speciális projekteknél az érintési teljesítmény testreszabható, hogy megfeleljen a kesztyűs működésnek, a vízzel kapcsolatos érintési feltételeknek vagy a vastagabb fedőüvegnek. Ezeket a funkciókat a tervezett működési környezethez kell meghatározni és érvényesíteni.
A nyitott vázszerkezet lehetővé teszi, hogy a monitor beilleszkedjen az egyedi berendezésházakba a hagyományos külső monitorház nélkül. A fenntartott rögzítési lyukak és a testreszabható mechanikai jellemzők segíthetnek a gyártóknak a kijelzőt a burkolat kialakításához igazítani.
A SKY-TDM ezt a terméket úgy írja le, mint amely a hét minden napján, 24 órában használható beágyazott alkalmazásokban. A tényleges üzembe helyezési megbízhatóság a teljes rendszer kialakításától függ, beleértve a szellőzést, az áramminőséget, a hőmérsékletet, a szerelést és a használati feltételeket.
A megfelelő hardver- és szoftverkonfigurációkhoz a monitor integrálható Windows, Linux, Android és Raspberry Pi alapú rendszerekkel. A tervezés véglegesítése előtt ellenőrizze a videokimenet, az érintésbemenet és az illesztőprogram kompatibilitását.
A kis képernyőméret és a beágyazott felépítés különösen hasznossá teszi ezt a monitort, ha a berendezésnek interaktív interfészre van szüksége, de korlátozott a telepítési helye.
Például egy intelligens otthoni rendszerintegrátornak szüksége lehet egy hét hüvelykes kijelzőre, amely elfér egy előre meghatározott fali szekrényben, miközben egész nap elérhető marad. A testreszabott nyitott keretes monitor a rögzítési lyukakat, a kábelpozíciókat és az érintési felületet a házhoz igazíthatja, így csökken a teljes vezérlőpanel újratervezésének szükségessége.
Egy alkalmazás értékelésekor a mérnököknek figyelembe kell venniük a látótávolságot, a környezeti fényt, a felhasználói hozzáférést, a várható üzemórákat és a kész burkolat által biztosított környezetvédelmet is.
Az érintéstechnológia közvetlenül befolyásolja a használhatóságot, a szoftverekkel való interakciót és a munkakörnyezethez való alkalmasságot. A PCAP és a rezisztív érintéstechnológiák más-más követelményeket szolgálnak ki, ezért a döntést az alapján kell meghozni, hogy a felhasználók hogyan kezelik a berendezést.
| Összehasonlítási tényező | PCAP Touch | Rezisztív érintés |
|---|---|---|
| Kölcsönhatás | Támogatja a többérintéses és gesztusalapú interfészeket, ha megfelelően van beállítva | Általában alkalmas az egyszerű mutasd és válassz interakcióra |
| Érintse meg a bevitelt | Reagál a kapacitás változásaira | Reagál az érintési felületre kifejtett nyomásra |
| Felhasználói élmény | Hasonló a modern okostelefonokhoz és táblagépekhez | Praktikus egyszerű, ellenőrzött beviteli feladatokhoz |
| Kesztyűs működés | Kompatibilis érintéshangolást és megfelelő kesztyűt igényel | Számos kesztyű és ceruza alkalmazást támogat, a kialakítástól függően |
| Tipikus alkalmazások | Intelligens otthoni panelek, kaputelefonok és interaktív terminálok | Válogatott ipari vezérlőrendszerek és speciális beviteli eszközök |
Egy modern intelligens otthoni interfészhez ellop navigációval és többérintéses vezérléssel a PCAP gyakran megfelelő kiindulópont. Egy adott kesztyűvel vagy ceruzával üzemeltetett berendezések esetében érdemes lehet értékelni a nyomásalapú rezisztív érintést.
Egyik technológia sem egyetemesen jobb. A legjobb választás a felhasználói felülettől, a fedőüvegtől, a működési környezettől és a szükséges érintési viselkedéstől függ. Tekintse át a SKY-TDM érintőpanel- és kijelzőmegoldásait az elérhető integrációs lehetőségek összehasonlításakor.
A képernyő mérete önmagában nem határozza meg, hogy egy monitor illeszkedik-e egy beágyazott rendszerhez. A vásárlóknak együtt kell áttekinteniük az optikai, elektromos, mechanikai és környezetvédelmi előírásokat.
| Specifikáció | Megjelent termékinformáció | Miért számít |
|---|---|---|
| Képernyő mérete | 7 hüvelyk | Meghatározza a megjelenítési kategóriát és a rendelkezésre álló felületet. |
| Kijelző technológia | Ipari minőségű IPS LCD | Támogatja a nagylátószögű megtekintést fix telepítéseknél. |
| Felbontás | Erősítse meg a megrendelt konfigurációt | Befolyásolja a szöveg tisztaságát, az ikonokat és a felület elrendezését. |
| Érintéstechnológia | PCAP multi-touch | Támogatja a reszponzív interaktív felületeket. |
| Videó interfész | HDMI | A kijelzőt kompatibilis gazdaberendezéshez csatlakoztatja. |
| Érintőfelület | USB | Az érintéses bevitelt továbbítja a gazdarendszerhez. |
| Tápegység | Erősítse meg a kiválasztott modell követelményeit | Biztosítja az elektromos kompatibilitást a berendezéssel. |
| Felszerelés | Nyílt keretes beágyazott telepítés | Meghatározza a burkolat kivágásait és a mechanikus rögzítést. |
| Testreszabás | Fényerő, üvegkezelés, ragasztás és mechanikai lehetőségek | Segít a monitort a projekt-specifikus követelményekhez igazítani. |
Rendelés előtt kérje le a legfrissebb műszaki adatlapot és gépészeti rajzot. Erősítse meg az aktív megjelenítési területet, a teljes méreteket, a rögzítési furatok helyzetét, a kábelhézagot, a tápcsatlakozót és a gazdagép interfész követelményeit.
A fényerőnek is meg kell egyeznie a telepítési környezettel. Előfordulhat, hogy a szabványos beltéri vezérlőpanel nem igényel ugyanolyan fényerőt, mint egy világos ablak közelében elhelyezett kijelző. A SKY-TDM nagy fényerejű, akár 1000 nites testreszabási lehetőségeket kínál a megfelelő konfigurációkhoz; a végső értéket meg kell erősíteni a kiválasztott modellnél.
Az OEM-berendezések ritkán rendelkeznek azonos burkolatméretekkel vagy működési követelményekkel. A testreszabás segít a kijelzőnek a teljes termékhez igazításában, ahelyett, hogy a mérnököket arra kényszerítené, hogy a környező alkatrészeket egy szabványos monitor körül újratervezzék.
A SKY-TDM testreszabási lehetőségeket kínál, amelyek a következőket foglalhatják magukban:
Az optikai kötés, az érintéses hangolás és a környezetvédelem nem tekintendő felcserélhető jellemzőknek. A ragasztás például javíthatja az optikai teljesítményt, és csökkentheti a por vagy nedvesség felhalmozódásának helyét, de nem állít be automatikusan egy adott IP-besorolást, és nem teszi a teljes eszközt vízállóvá.
A projektcsapatok számára a leghatékonyabb megközelítés a mechanikai rajz, az interfész követelményeinek, a cél fényerejének, az érintési viselkedésnek és a működési feltételeknek a meghatározása, mielőtt személyre szabott mintát kérnének.
A strukturált értékelés segít megelőzni a kompatibilitási problémákat a prototípus-készítés és a tömeggyártás során. A szállítók és konfigurációk összehasonlításakor használja az alábbi ellenőrzőlistát.
Ezek a lépések különösen fontosak azoknál a termékeknél, amelyeket több gyártási cikluson keresztül fognak gyártani. A korai érvényesítés csökkentheti a ház átdolgozását, az integrációs késéseket és az elkerülhető változtatásokat a gyártás megkezdése után.
Elsődleges előnye a kompakt, interaktív integráció. A nyitott keretes konstrukció lehetővé teszi a gyártók számára, hogy a kijelzőt egyedi berendezésházakba ágyazzák, míg az érintőfunkciók közvetlen felhasználói vezérlést biztosítanak anélkül, hogy külön billentyűzetre vagy egérre lenne szükség.
Igen. A választható testreszabási lehetőségek közé tartoznak a mechanikai méretek, a rögzítési furatok helyzete, a kábelelrendezés, a fedőüveg és a kiválasztott interfész jellemzők. Ossza meg a burkolat rajzát és a telepítési követelményeket a megvalósíthatóság megerősítéséhez.
A SKY-TDM a megfelelő beágyazott alkalmazásokban történő folyamatos működéshez határozza meg a monitort. A tényleges élettartam és a megbízhatóság a végső konfigurációtól, a környezeti hőmérséklettől, az áramellátástól, a szellőzéstől és az üzemi feltételektől függ. A telepítés előtt erősítse meg a szükséges érvényesítési feltételeket.
A termékinformációk szabványos interfészként azonosítják a HDMI videobemenetet és az USB érintőképernyős csatlakozást. Testreszabással más interfész-konfigurációk is elérhetők. Rendelés előtt ellenőrizze a kompatibilitást a kívánt gazdagép hardverrel.
A fényerő testreszabható, a megfelelő konfigurációkhoz akár 1000 nitig terjedő nagy fényerő-beállításokkal. Az optikai kötés és a megfelelő felületkezelés szintén segíthet az olvashatóság javításában. A tényleges teljesítmény a telepítéstől, a tükröződéstől és a környezeti világítástól függ.
A SKY-TDM azonosítja a Windows, Linux és Android kompatibilitást, és a Raspberry Pi-alapú rendszerek is támogatottak megfelelő konfigurációkban. Az integráció tesztelése során ellenőrizze a gazdagép videokimenetét, az USB érintés támogatását, az illesztőprogramokat és a szoftverkövetelményeket.
Adja meg a szükséges mennyiséget, alkalmazást, felbontást, fényerőt, érintési technológiát, interfész követelményeket, szerelési rajzot, működési környezetet és bármilyen testreszabási igényt. Ezek az adatok segítenek a szállítónak megfelelő konfigurációt ajánlani és a gyártási követelmények értékelését.
A 7 hüvelykes, nyitott keretes érintőképernyős monitor praktikus választás azon berendezésgyártók számára, akiknek kompakt interaktív kijelzőre van szükségük rugalmas mechanikai integrációval. Alkalmassága nem csak a képernyő méretétől függ: a felbontásnak, a fényerőnek, az érintéstechnikának, a szerelési méreteknek, az interfészeknek és a működési feltételeknek meg kell felelniük a kész terméknek.
Az IPS-megjelenítési technológiával, a PCAP többérintéses technológiával, a HDMI videobemenettel, az USB-érintéses csatlakozással és a testreszabási lehetőségekkel a SKY-TDM megoldása támogatja az intelligens otthoni vezérlőpaneleket, az épület kaputelefonját, a hozzáférési terminálokat és más beágyazott alkalmazásokat. A megbízható integráció eléréséhez továbbra is elengedhetetlen a specifikációk alapos áttekintése és a mintavizsgálat.
Új intelligens otthoni terminált, kaputelefon rendszert vagy ipari vezérlő interfészt tervez?Fedezze fel a 7 hüvelykes, nyitott keretes érintőképernyős monitort éslépjen kapcsolatba velünkhogy megvitassák a kijelző specifikációit, a mechanikai rajzokat, az OEM testreszabási követelményeit és a projekt ütemezését. A SKY-TDM segítségével kiválaszthatja a megfelelő kijelző konfigurációt a következő termékfejlesztési projektjéhez.
