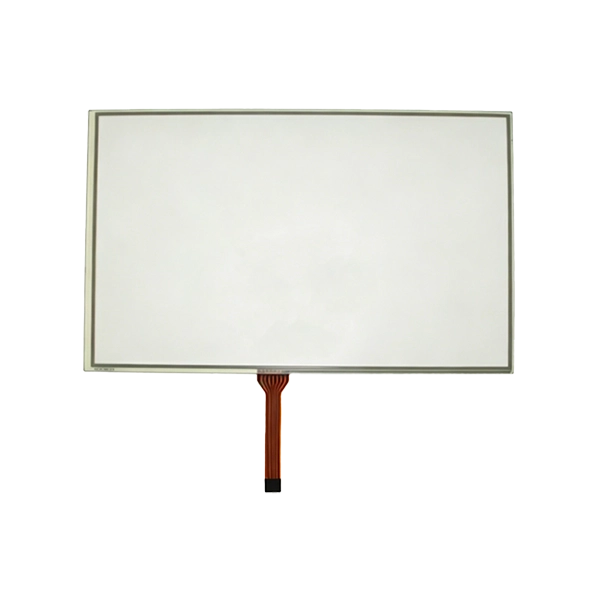

A miénk10,1 hüvelykes 8 vezetékes rezisztív érintőpanelépítőipari gépekhez, nehézgépekhez, mezőgazdasági járművekhez, bányászati gépekhez, darukhoz, kotrógépekhez, gumikerekes rakodógépekhez és egyéb terepjáró ipari járművekhez készült.
A fogyasztói minőségű érintőpanelekkel ellentétben a nehézgépek tartós vibráció, sár, eső, olajszennyeződés, por és szélsőséges hőmérséklet-ingadozások közepette működnek. A kezelők általában vastag munkakesztyűt viselnek, és egyenletes, megbízható érintési teljesítményt követelnek meg, függetlenül a zord helyszíni körülményektől.
Ipari 8 vezetékes rezisztív érintési megoldásunk megerősített szenzorkonstrukcióval, nagy tartósságú nyersanyagokkal, optimalizált EMC-teljesítménnyel és meghosszabbított élettartammal válaszol ezekre a szigorú kihívásokra. Megbízhatóan precíz, egyérintéses bevitelt biztosít zord kültéri környezetben, ahol a kapacitív érintőpanelek működése gyakran instabil.
A SKY-TDM teljes spektrumú testreszabási szolgáltatásokat nyújt, beleértve a fedőlencse-tervezést, az optikai kötést, az érintésvezérlő kalibrálását, az interfész-adaptációt, a tükröződésmentes kezelést, a vízálló tömítést és a mechanikai integráció támogatását.
A nehéz berendezések a kompromisszumok nélküli működési megbízhatóságot helyezik előtérbe a fogyasztóközpontú többérintéses funkciókkal szemben.
A hagyományos 4 vezetékes rezisztív és kapacitív érintőpanelekhez képest a 8 vezetékes rezisztív architektúra kulcsfontosságú előnyöket kínál:
• Kiváló érintési pozicionálási pontosság
• Hosszú távú kalibrációs stabilitás
• Natív támogatás a kesztyűs működéshez
• Kompatibilis csupasz ujjakkal, ceruzákkal és merev szerszámokkal
• Fokozott rezgéscsillapító teljesítmény
• Csökkentett hosszú távú karbantartási kiadások
• Stabil teljesítmény erős EMI interferencia mellett
• Alkalmazható poros és nedves munkakörülményekhez
Az építőipari gépek kezelői számára, akik munkakesztyűt viselnek a folyamatos HMI-interakció során, továbbra is a rezisztív érintés az előnyben részesített technológia. Az elektromos vezetőképesség helyett a nyomás aktiválására támaszkodik, kiküszöbölve a kapacitív érintés korlátait terepi körülmények között.

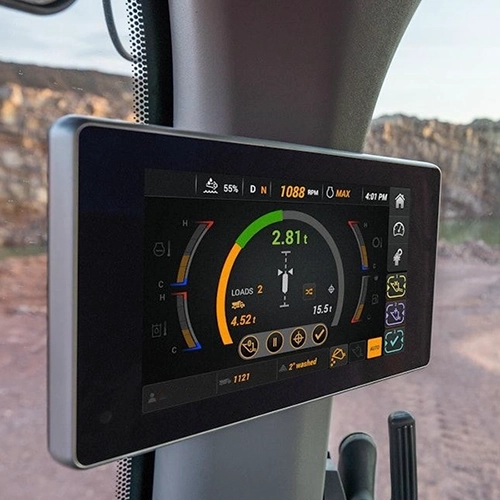

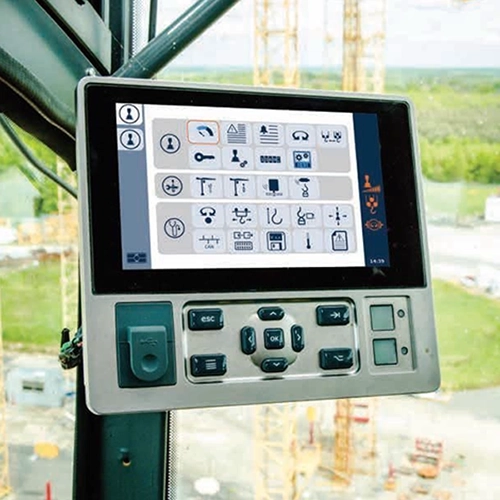

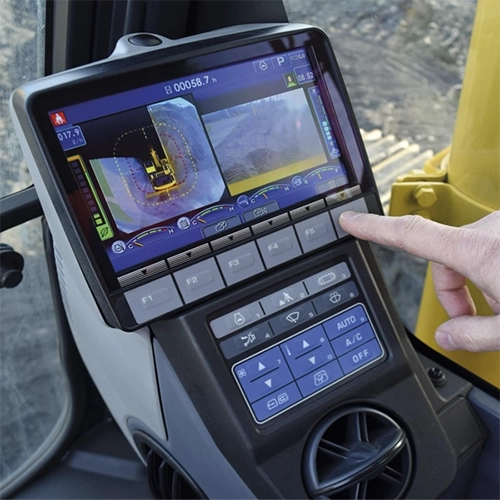

10,1 hüvelykes, 8 vezetékes rezisztív érintőpanelünk széles körben integrálva van: kotrógépek és kerekes rakodógépek és buldózerek, mobil daruk és úthengerek, betonszivattyús teherautók és bányászati felszerelések, fúróberendezések, mezőgazdasági gépek és ipari targoncák stb.
Az érintőpanel csak egy komponense a teljes HMI-rendszernek. Az évekig tartó problémamentes terepi működés garantálása érdekében a teljes érintőképernyős modult úgy kell megtervezni, hogy megfeleljen a helyszíni környezeti feltételeknek.
| Követelmény | Ajánlott specifikációk / Optimalizált tervezési jellemzők |
|
Széles üzemi hőmérséklet tartomány (Az építőipari gépek egész évben üzemelnek változó éghajlaton) |
• Üzemi hőmérséklet: -30°C ~ +80°C • Tárolási hőmérséklet: -40°C ~ +85°C • Ipari minőségű érintővezérlő • Alacsony hőmérsékletnek ellenálló PET aljzat |
|
Kiváló rezgés- és ütésállóság (A kotrógépek, úthengerek és fúróberendezések állandó mechanikai vibrációt keltenek) |
• Megerősített FPC konstrukció • Nagy szilárdságú szerkezeti ragasztó • Vezérlő lazulásgátló rögzítési kialakítás • Rezgésálló csatlakozók • Megerősített rugalmas farokkábelezés |
|
Elülső vízálló és porálló szerkezet (Az építőipari gépek szabadba kitett munkái) |
• Az előlap minimális besorolása: IP65 • Opcionális továbbfejlesztett IP67 tömítési megoldás • Precíziós tervezésű vízálló tömítések • Élek porzáró szerkezete • Beépített vízelvezető kialakítás • UV-stabilizált felületi anyagok |
|
Megbízható kesztyű használhatóság (A terepkezelők gyakran használnak különféle kesztyűket) |
• Munkavédelmi kesztyű • Bőrkesztyű • Termikus téli kesztyű • Gumi védőkesztyű |
|
Meghosszabbított tartósság (Az építőipari gépek élettartama általában meghaladja a 10 évet) |
• Több mint 35 millió érintéssel történő aktiválás • Kemény, karcálló felületbevonat • Kopásálló PET réteg • UV-álló anyagok • Hosszú élettartamú rugalmas kábelek |
| Robusztus EMI / EMC teljesítmény | • EMI árnyékoló szerkezet • Optimalizált földelési elrendezés • Fedélzeti szűrőáramkör • Stabilizált beágyazott firmware • Átfogó ESD védelem |
|
Napfényben olvashatóság (A kültéren elhelyezett berendezések tiszta látást igényelnek közvetlen napfényben) |
• Teljes optikai kötés • Anti-Glare (AG) bevonat • Anti-Reflection (AR) bevonat • Nagy fényerejű LCD párosítás • UV-álló fedőlencse • Elnyomott belső panel tükröződések |
|
Robusztus mechanikai szerkezet (Az építőipari járművek folyamatos ütközéssel, erős porral és olajszennyezéssel szembesülnek) |
• Nagy teherbírású ipari előlap • Megerősített fém szerelőkeret • Megerősített rögzítő furatok • Testreszabható tömítésvastagság • Ipari szerkezeti ragasztás • Védőelvezetés a rugalmas kábelekhez |
| Tétel | Specifikáció |
| Méret | 10,1 hüvelyk |
| Érintéstechnológia | 8 vezetékes ellenállás |
| Felület | USB/RS232/IIC |
| Felületi keménység | ≥3H |
| Fényáteresztő képesség | ≥80% |
| Üzemi hőmérséklet | -30°C ~ +80°C |
| Működtető erő | Testreszabható |
| EMC | Optimalizált ipari EMC kialakítás |
| ESD védelem | Megfelel az IEC szabványoknak |
| Érintse meg az Élettartam lehetőséget | ≥35 millió aktiválás |
| Takaróüveg | Testreszabott elérhető |
| Vezérlő | Ipari fokozat |
| OEM / ODM | Teljesen támogatott |
Az építőipari gépek minden modellje egyedi szerelési korlátokkal rendelkezik. A SKY-TDM átfogó testreszabási lehetőségeket kínál:
- Egyedi érintésérzékelő méretek
- Egyedi borítóüveg kialakítás
- Szitanyomásos szegélynyomtatás és vásárlói logó maratása
- Vízálló gépészeti szerkezetfejlesztés
- Egyedi FPC elrendezés és hossz
- Személyre szabott csatlakozó kiválasztása
- Több interfész opciók: USB / RS232 / I²C
- Optikai kötés szolgáltatás
- tükröződés- és tükröződésmentes bevonat
- Továbbfejlesztett EMI árnyékolás
- Vastagított, nagy teljesítményű PET fólia
- Széles hőmérséklet-szabályozó paraméterhangolás
- Illik a nagy fényerejű LCD panelekhez
- Mechanikai váz tervezési műszaki támogatás
Minden érintőpanel szigorú házon belüli minőségellenőrzésen esik át:
- 100%-os funkcióteszt
- Érintési pontosság és linearitás kalibrálása
- Vízálló tömítés ellenőrzése
- Magas / alacsony hőmérsékletű kerékpáros teszt
- Rezgés- és lökésvizsgálat
- ESD immunitás vizsgálat
- EMI teljesítmény ellenőrzése
- Optikai megjelenés ellenőrzése
- Folyamatos öregedésteszt
- Csomagolás ejtőpróba
Győződjön meg arról, hogy a termékek tökéletes állapotban érkeznek meg a vásárlóhoz.
Professzionális ipari érintőképernyő-gyártóként a SKY-TDM rugalmas egyablakos OEM és ODM szolgáltatásokat kínál az ügyfelek igényeire szabva. A nagy teherbírású terepjáró berendezések terén szerzett kiterjedt projekttapasztalattal átfogó szolgáltatásokat nyújtunk, beleértve az LCD-kiválasztást, az érintőpanel tervezését és az optikai kötést. Az ipari szektorban szerzett több mint 10 éves gyártási tapasztalatunknak köszönhetően stabil ellátási láncot és gyors műszaki támogatást biztosítunk. Továbbá ISO-tanúsítvánnyal rendelkező minőségirányítási rendszerünk teljesen kiküszöböli ügyfeleink értékesítés utáni aggályait.
V: Mivel az építőipari gépek működési környezete különösen összetett és változó. Ilyen körülmények között a rezisztív érintőképernyők a kapacitív képernyőkhöz képest kiváló stabilitást biztosítanak, megbízható működést biztosítva bármilyen igényes környezetben.
V: Igen. Széles hőmérsékletű anyagok és ipari minőségű vezérlők felhasználásával -30°C-ig támogatja a működést. Továbbá további alacsony hőmérsékletű hangolás is megvalósítható a konkrét projektkövetelményeknek megfelelően.
V: Abszolút. A Flexible Printed Circuit (FPC) megerősítésével, az ipari minőségű szerkezeti ragasztók használatával és a vezérlők rögzítésének optimalizálásával jelentősen megnöveli a vibrációgátló teljesítményét a nehézgépek alkalmazásaiban.
V: Igen. A nyomásvezérelt, rezisztív érintőképernyő zökkenőmentesen működik vastag munkakesztyűkkel, ceruzákkal és más nem vezető eszközökkel, így nincs szükség további hardverbeállításokra.
V: Teljesen testreszabható. Testreszabott méreteket, egyedi interfészeket, egyedi fedőüveget, testreszabott kábelelrendezéseket, logónyomtatást és átfogó műszaki támogatást biztosítunk a mechanikai integrációhoz.
V: Igen. Az érintőrendszer ipari szintű EMC-architektúrával épült, amely integrálja az elektromágneses árnyékolást, az optimalizált földelést és a beépített ESD (elektrostatikus kisülés) védelmet, hogy biztosítsa a stabil működést magas interferenciás járműkörnyezetben.
V: Tökéletesen alkalmas építőipari gépekhez, bányászati berendezésekhez, mezőgazdasági gépekhez, erdészeti járművekhez, ipari terepjáró járművekhez, tengeri vezérlőrendszerekhez és kültéri automatizálási berendezésekhez.
V: Igen. Az önálló érintőpaneleken túl átfogó szolgáltatásokat kínálunk, beleértve az LCD-illesztést, az optikai kötést, a vezérlőkártya integrációját, az egyedi fedőüveget és a kifejezetten ipari és építőipari gépekhez szabott kész kijelzőmodulokat.
Megbízható forrásra kész10,1 hüvelykes 8 vezetékes rezisztív érintőpanelaz építőgépeihez? Küldje el nekünk részletes követelményeit, beleértve a méretet, a felületet, a tömítési fokozatot és a hőmérsékleti előírásokat. A SKY-TDM rugalmas testreszabást, időszerű mintavételt és stabil tömegtermelést biztosít. Vegye fel velünk a kapcsolatot a projekt megbeszélésének megkezdéséhez.
