Amikor manapság ipari berendezésekhez kapacitív érintőpaneleket választunk, a fő hangsúly általában a képernyő méretén, az érintési pontokon, a fedőüvegen és az optikai lamináláson van. Egy kulcsfontosságú műszaki jellemzőt azonban nem szabad figyelmen kívül hagyni: az érintésjel-interfészt.
Mi a valódi különbség az ipari kapacitív érintőpanelek USB és I²C között? És ami még fontosabb, hogyan válassza ki a megfelelő felületet a projektjéhez?
Az OEM és ODM kliensek esetében a választás nagymértékben függ a gazdagéptől, a vezérlő architektúrától, a szoftverkörnyezettől és a mechanikai tervezéstől.
A SKY-TDM testreszabott kapacitív érintőpaneleket kínál ipari HMI-khez, orvosi eszközökhöz, beágyazott rendszerekhez, intelligens terminálokhoz és automatizálási alkalmazásokhoz, USB, I²C és egyéb interfész-opciók támogatásával.
Az érintési adatokat az USB kommunikációs protokoll segítségével továbbítja a gazdarendszernek. Mivel az USB az egyik legelterjedtebb periféria interfész, ideális választás ipari PC-khez, Windows/Linux/Android platformokhoz, önkiszolgáló kioszkokhoz, kereskedelmi kijelzőkhöz és beágyazott számítógépekhez való csatlakozáshoz.
Az USB legnagyobb előnye a kényelem. A fejlesztőcsapatok egyszerűen csatlakoztathatják az érintőpanelt a gazdarendszerhez anélkül, hogy dedikált kommunikációs áramköröket terveznének a fő PCB-n, ami nagymértékben csökkenti a termékfejlesztési időt.
Az I²C egy általános soros kommunikációs interfész a beágyazott rendszerekben.
Az I²C érintőpanelek közvetlenül kommunikálnak a mikrovezérlőkkel vagy processzorokkal az I²C buszon keresztül, így ideálisak az egyedi hardvertervezésekhez.
Például, ha egy ipari projektnek már van fő vezérlőkártyája, általában előnyösebb, ha az érintővezérlőt I²C-n keresztül csatlakoztatják a processzorhoz. Ebben az esetben az I²C a hardverarchitektúra elválaszthatatlan részeként működik, nem csak külső perifériaként.
| Funkció | USB érintőpanel | IIC érintőpanel |
| Integrációs módszer | Külső periféria | Beágyazott kommunikáció |
| Ipari PC | Kiváló | Kevésbé kényelmes |
| Beágyazott MCU | Lehetséges | Kiváló |
| OS kompatibilitás | Általában kényelmes | Rendszerintegrációt igényel |
| Fejlesztés | Gyorsabb számos PC-alapú projekthez | Hardver/firmware fejlesztést igényel |
| PCB integráció | Kevésbé közvetlen | Erősen integrált |
| Kábel alkalmazás | Rugalmasabb | Jobban alkalmas rövid csatlakozásokhoz |
| Hardver testreszabás | Jó | Kiváló |
| Tipikus használat | HMI, kioszk, PC-alapú terminál | Beágyazott HMI, egyedi berendezések |

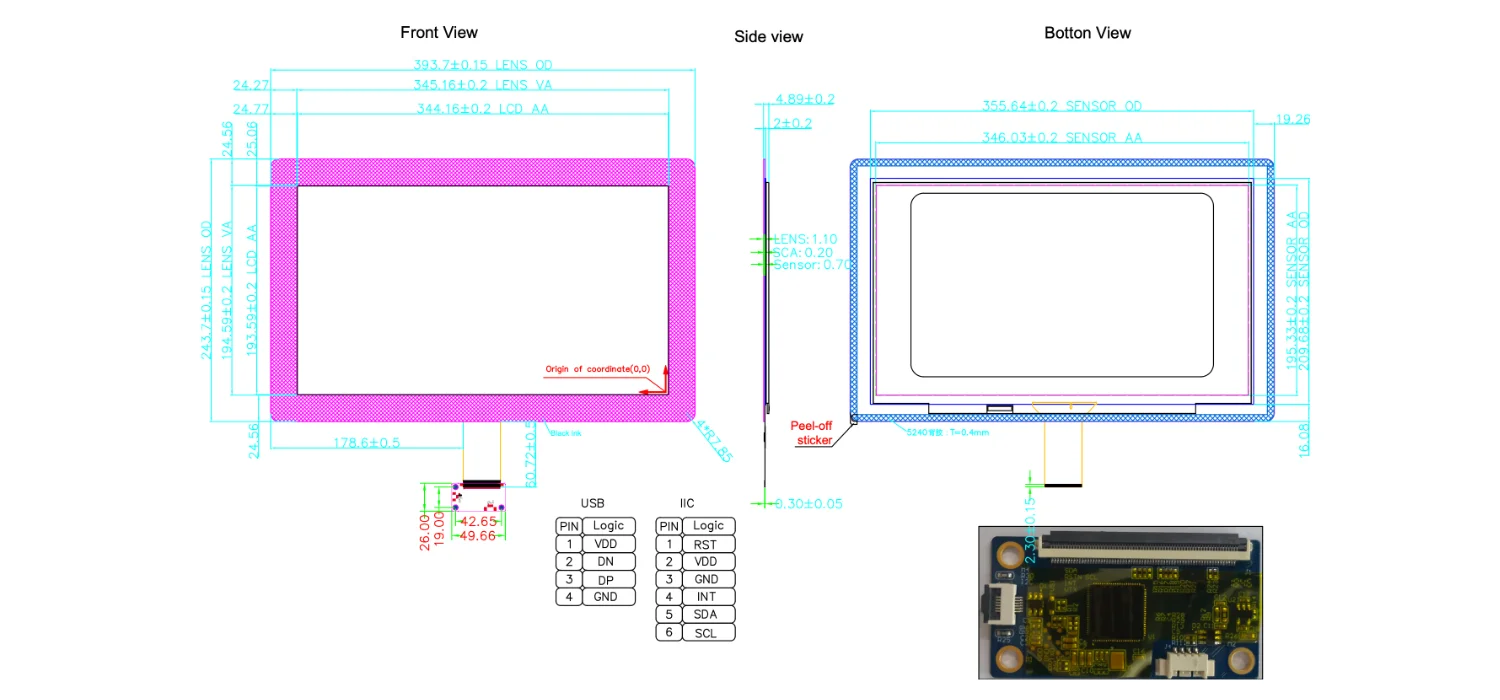

Emiatt előfordulhat, hogy ugyanaz az érintőpanel méret USB és IIC változatban is elérhető.
Az érintéstechnika hasonló lehet, de a rendszerintegrációs módszer más.
●Könnyebb integráció: Az ipari HMI-rendszerekhez az USB érintőpanelek könnyebben integrálhatók, mivel a gazdagép platform már támogatja az USB-t.
●Kiváló platformkompatibilitás: A piacon lévő főbb operációs rendszerek natívan támogatják az USB-t, így ez a Windows, Android és Linux szabványos interfésze.
●Ideális önálló HMI-rendszerekhez: Különálló számítógépek vagy beágyazott számítógépek használatakor az USB kényelmes kommunikációs kapcsolatot biztosít.
● Gyorsított fejlesztés: A projekt korai szakaszában az USB lehetővé teszi az érintőpanel használhatóságának gyors értékelését anélkül, hogy előzetesen dedikált kommunikációs interfészeket kellene kifejleszteni.
● Beágyazott integrációra tervezve: Ha az érintőpanel közvetlenül egy beágyazott rendszerbe van integrálva, az I²C interfész a legmegfelelőbb választás.
● Egyszerű buszarchitektúra: Az I²C kétvezetékes kommunikációs struktúrát használ, ami rendkívül vonzó a korlátozott interfész erőforrásokkal rendelkező beágyazott PCB-k számára.
●Nagyobb hardvervezérlés: Azon ügyfelek számára, akik önállóan fejlesztik saját vezérlőkártyájukat és firmware-üket, az I²C interfész nagyobb vezérlést biztosít az érintőképernyős kommunikációs architektúra felett.
●Ideális testreszabott eszközökhöz: Az I²C különösen hasznos az olyan OEM-eszközökhöz, ahol az érintőpanel és a fő vezérlőkártya szinkronban van kialakítva.
A különböző interfészek különböző előnyöket kínálnak, és egyetlen érintéses interfész sem felel meg az összes ipari HMI forgatókönyvnek. Az alábbi irányelvekre hivatkozhat:
●Ipari számítógépek + érintőpanelek: Az USB általában a kényelmesebb választás.
●MCU-k + beágyazott érintőpanelek: Az I²C általában az optimális választás.
● Egyedi vezérlőkártyák: Az I²C mélyebb hardverintegrációt biztosít.
●Gyors prototípuskészítés: Az USB egyszerűsítheti a kezdeti tesztelést és értékelést.
●Tömegtermelés: Az USB és az I²C is életképes; a végső döntésnek a tényleges hardver és szoftver architektúrán kell alapulnia.
Érintőpaneljeink jelenleg számos USB/I²C kapacitív érintőpanelt kínálnak, amelyek különböző képernyőméreteket fednek le az ipari HMI-hez és a beágyazott alkalmazásokhoz.
Ez egy nagyon fontos kérdés.
Míg a kommunikációs interfész felelős az érintési adatok továbbításáért, az általános érintési élményt több tényező kombinációja határozza meg. Ezek elsősorban a következőket foglalják magukban: érintésérzékelő kialakítása, érintőképernyős IC, firmware, érzékelő útválasztás, fedőüveg vastagsága, kesztyűs érintés támogatása, EMI/ESD környezet, optikai laminálási folyamat és a gazdarendszer. Ezért az USB és az I²C közötti választás csupán egy lépés az ipari érintőpanel fejlesztésében, és nincs hatással az érintési teljesítményre.
A projekt tervezésének kezdetén az alábbi öt kulcsfontosságú szempont alapján határozhatja meg a megfelelő interfészt:
●Ellenőrizze a gazdagép platformot: Az érintőpanel ipari PC-hez, Android alaplaphoz, Linux rendszerhez vagy MCU-hoz csatlakozik?
●Ellenőrizze a fővezérlőt: Az alaplap rendelkezik már USB vagy I²C interfésszel?
●Ellenőrizze a mechanikai szerkezetet: Hol lesz elhelyezve az érintőpaneles vezérlő? Milyen hosszú legyen az FPC vagy szalagkábel? A csatlakozó hova lesz telepítve?
●Ellenőrizze a szoftverkörnyezetet: A fejlesztőcsapat rendelkezik már a szükséges illesztőprogram- vagy firmware-támogatással?
● Ellenőrizze a gyártási tervet: Ha a termék tömeggyártásba kerül, az interfész kiválasztását meg kell erősíteni a PCB végleges tervezése előtt.
Professzionális ipari érintőpanelt nem szabad kizárólag a képernyő mérete alapján választani. A teljes megoldáshoz a következő elemek átfogó mérlegelése szükséges:
Érintéstechnológia → Érzékelő → Vezérlő IC → Interfész → Fedőüveg → FPC → Firmware → Mechanikai integráció → Alkalmazási környezet
Ez a holisztikus megközelítés különösen kritikus az ipari berendezések, orvosi eszközök, automatizálási rendszerek és más, hosszú távú működésre tervezett termékek esetében.
Ezért nem feltétlenül az a megfelelő interfész, amelyik a legmagasabb specifikációkkal rendelkezik, hanem az, amely megbízhatóan integrálható a vevő teljes termékébe.
Ha ipari HMI-ket, orvosi eszközöket, automatizálási rendszereket, önkiszolgáló kioszkokat vagy beágyazott termékeket fejleszt, kérjük, adja meg az érintőképernyő méretét, a gazdagép platformját, az operációs rendszert, a mechanikai rajzokat és az interfész követelményeit.
SKY-TDMAz érintőpanelek javasolhatják az Ön projektjének legmegfelelőbb érintőpanelt és interfész konfigurációt.
Lépjen kapcsolatba velünk még ma, ha személyre szabott USB, I²C vagy kombinált USB + I²C kapacitív érintőképernyős megoldásokat szeretne kapni.
