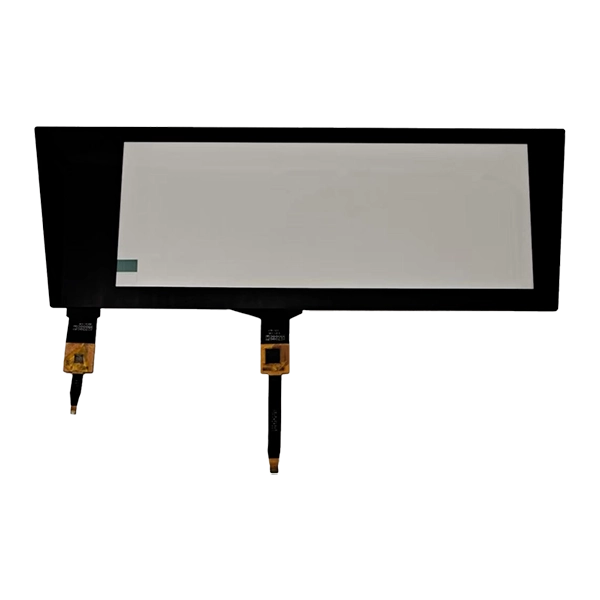

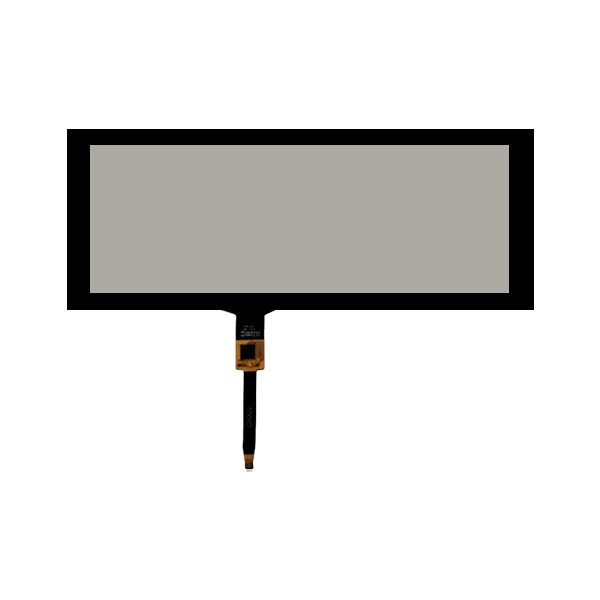

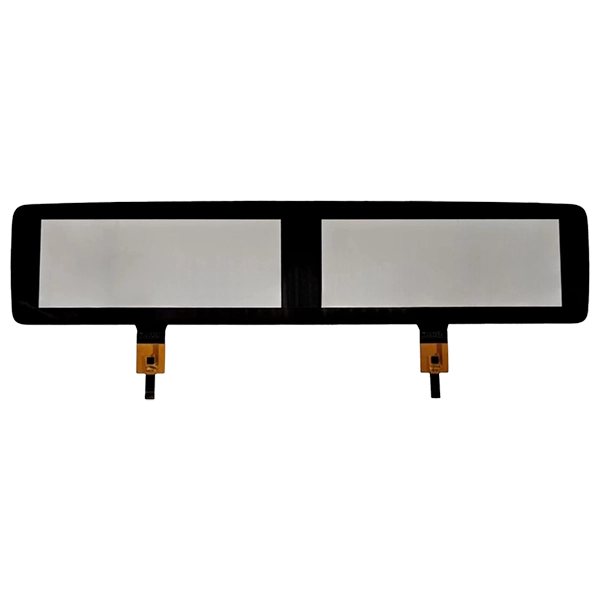

SKY-TDM-ek12,3 hüvelykes autóipari kapacitív érintőképernyős panel IIC USBkizárólag tömeggyártású személyszállító elektromos járművekhez, prémium járművekhez, haszongépjárművekhez, buszokhoz és terepjáró gépek pilótafülkéihez tervezték. A fogyasztói minőségű autók érintőképernyőitől eltérően érintésérzékelőink megfelelnek a szigorú autóipari környezetvédelmi szabványoknak, egyensúlyba hozva a rendkívül érzékeny többérintéses teljesítményt, a kiváló optikai tisztaságot, valamint a hosszú távú vibrációs és hőciklus-megbízhatóságot.
Ez az érintőpanel-sorozat az alapvető autóipari HMI-forgatókönyveket szolgálja ki: teljes digitális műszercsoportok, központi információs és szórakoztató rendszer, navigációs egységek, HVAC vezérlőpanelek és integrált elektromos autók intelligens pilótafülke-kijelzői. A PCAP érzékelő alapszerkezete támogatja a teljes optikai kötési összeállítást, a testreszabható vízálló tömítést és a kesztyűs/nedves érintéssel történő aktiválást, hogy alkalmazkodjon minden valós vezetési körülményhez.
Teljesen testreszabható érintési megoldásokat kínálunk, beleértve a fedőlencse stílusát, a felületbevonatot, az érintővezérlő illesztését, az FPC elrendezést, az EMC árnyékolás optimalizálását és az LCD kijelző párosítását. Több éves, elkötelezett autóipari érintőmérnöki tapasztalattal megtámogatva a SKY-TDM teljes körű megoldást kínálOEM és ODMegyablakos szolgáltatás a korai koncepció-prototípus-készítéstől, a megbízhatóság érvényesítésétől a tömeges tömeggyártásig. Szorosan együttműködünk a globális autógyártókkal és Tier1 beszállítókkal, hogy stabil, megfelelő ember-gép interfész hardvert fejlesszünk ki a járműbelső digitalizálásához.
1. Szigorú autóipari szintű megbízhatóság
Extrém vibráció, mechanikai ütés és széles hőmérsékleti ciklus melletti hosszú távú működésre érvényes, megfelel az alapvető autóipari környezeti tartóssági követelményeknek, 8-10 éves járműéletciklusra.
2. Nagy sebességű 10 pontos multi-touch teljesítmény
10 ujjas egyidejű érintés támogatása<10msultragyors reakció, stabil érintési pontosság még a jármű elektromos interferencia esetén is.
3. Testreszabható optikai ragasztási integráció
- Megszünteti a légrést az érintőérzékelő és az LCD között
- Drasztikusan csökkenti a felületi tükröződést és javítja a napfény olvashatóságát
- Megerősíti a szerkezeti ütésállóságot
- Megakadályozza a belső párásodást és páralecsapódást a hőmérséklet-ingadozások során
4. Prémium optikai teljesítmény
≥88%-ban magas fényáteresztés, egyenletes színvisszaadás, rendkívül alacsony visszaverődés és rendkívül széles látószög a vezető és az utasok láthatósága érdekében.
5. Kettős kesztyű és nedves érintés funkció
Az opcionális hardver firmware-frissítés támogatja a kesztyűs működést és a nedvesség visszaszorítását, valamint a stabil érintőkimenetet esős, párás vezetési helyzetekben.
6. Nagy teherbírású felületi tartósság
6Hkeménységű, karcálló fedőüveg, ujjlenyomat-/tükrözésgátló bevonatok opcionálisak, minimálisra csökkentve a napi kopásos károkat a jármű élettartama során.
7. Autóipari EMC és ESD megfelelőség
Beépített testreszabható EMC-árnyékolás a jármű energiarendszerének elektromágneses zajának elnyomására, teljes mértékben kompatibilis az új energiafelhasználású elektromos nagyfeszültségű pilótafülke környezetekkel.
8. Végponttól végpontig teljes testreszabás
Teljesen testreszabhatja az érintőpanel modul minden alkatrészét:
- Borítóüveg alakja, vastagsága és szitanyomásos díszítőnyomtatás
- AG / AR / AF funkcionális felületi bevonatok
- Érintővezérlő chip (EETI / ILITEK / Goodix vagy egyedi IC)
- FPC routing, interface definition (USB / IIC / SPI)
- Vízálló tömítőszerkezet és optikai kötőelem
- Megfelelő LCD-képernyő fényereje és mérete
| Tétel | Szabványos specifikáció | Testreszabható opció |
| Átlós méret | 12,3 hüvelyk | Egyedi szabású forma kapható |
| Érintéstechnológia | Vetített kapacitív (PCAP) | N/A |
| Támogatott érintési pontok | 10 pontig | N/A |
| Kommunikációs interfész | USB/IIC | SPI, egyedi dedikált felület |
| Touch Controller IC | EETI/ILITEK/Goodix | Egyedi márkavezérlő firmware |
| Fedőüveg keménysége | ≥7H | Egyedi vastagság (1,1 mm / 1,8 mm / 2,0 mm+) |
| Fényáteresztő képesség | ≥88% | AG/AR bevonat az áteresztőképesség beállításához |
| Érintse meg a Válaszidő lehetőséget | <10ms | Szabályozóval hangolható |
| Működési hőmérséklet tartomány | -30°C ~ +85°C | Kiterjesztett ultraszéles hőmérsékleti fokozat |
| Optikai ragasztás | Bontatlan érintőpanel | Teljes OCA optikai laminálás szolgáltatás |
| Felületi funkcionális bevonatok | Csupasz üveg | Csillogás-gátló (AG), tükröződés-gátló (AR), ujjlenyomat-gátló (AF) |

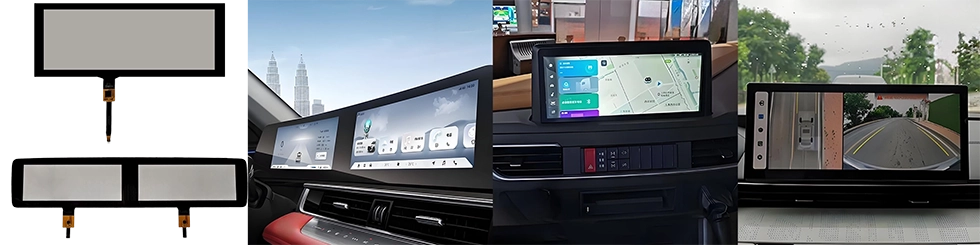

Személy- és elektromos járművek
Digitális műszercsoport, Central Stack információs kijelző, EV Smart Cockpit, navigációs érintőképernyő, HVAC klímavezérlő panel, hátsó utasok szórakoztató kijelzője
Az autóipari alkalmazások jelentik a legigényesebb felhasználási eseteket, amelyek megkövetelik, hogy a termékek ellenálljanak a szélsőséges hőnek, erős vibrációnak, magas páratartalomnak és egyéb bonyolult körülményeknek. Termékeink átfogó alkalmazási tanúsítványokon estek át. A magas hőmérséklet leküzdésére prémium anyagokat és korszerű megoldásokat választunk, miközben hatékonyan csökkentjük a rezgések okozta instabilitást és esetleges károkat.
A SKY-TDM átfogó testreszabást kínál az autóipari érintőmodulokhoz, felhatalmazva a globális OEM-eket és Tier 1 partnereket a következőkre:
✓ Egyedi fedőüveg:Precíziós forma- és kontúrvágás
✓ Dekoratív felületek:Szitanyomás és egyedi logó maratása
✓ Funkcionális bevonatok:AG / AR / AF többrétegű felületkezelések
✓ Optikai kötés:Teljes OCA laminálás és Touch-LCD összeszerelés
✓ Kijelző integráció:Illesztett LCD beszerzés és zökkenőmentes integráció
✓ FPC testreszabás:Személyre szabott elrendezés, hosszúság és csatlakozódefiníciók
✓ Firmware hangolás:Érintővezérlő optimalizálása (kesztyű és nedves érintés engedélyezve)
✓ EMC árnyékolás:Egyedi elektromágneses interferencia (EMI) árnyékolási elrendezések
✓ Vízálló kivitel:Átfogó mechanikus tömítési megoldások
✓ Széles hőmérsékletű hardver:Ultraszéles hőmérsékleti fokozatokhoz hangolva
✓ Nagy fényerejű kijelzők:Optimalizált LCD-párosítás kültéri járművekhez
Minden autóipari érintőképernyős modul 100%-os sorozatellenőrzésen és teljes megbízhatósági ellenőrzésen esik át a kiszállítás előtt:
1. Érintse meg a Funkciókalibrálás és pontossági teszt elemet
2. Optikai áteresztőképesség és egységesség vizsgálata
3. Magas hőmérsékletű tartós öregedési teszt
4. Alacsony hőmérsékletű tárolási és működési teszt
5. Rapid Thermal Cycling Shock Test
6. Folyamatos vibrációs és mechanikai ütési teszt
7. Hosszú távú elektromos öregedési tartóssági teszt
8. Teljes vízálló tömítési teljesítményteszt (egyedi modellek)
9. Végezze el a tétel végső vizuális és funkcionális ellenőrzését
1. Bizonyított Automotive Tier1 Project Track Record
Elkötelezett K+F csapat, hosszú távú tapasztalattal a globális jármű-pilótafülke HMI projektek kiszolgálásában, teljes körű ismeretekkel az autóipari tervezés validálási munkafolyamatairól.
2. Függőlegesen integrált házon belüli gyártás
Független PCAP érintőpanel gyártósorok + házon belüli optikai kötőműhely + megfelelő LCD beszerzés; egyetlen szállító a teljes érintőképernyős modulokhoz, nincs harmadik fél koordinációs kockázata.
3. Rugalmas OEM és ODM testreszabás
Minden mechanikai, optikai, elektromos és funkcionális paraméter állítható, hogy megfeleljen az egyedi autómodell-követelményeknek.
4. Több éves stabil, hosszú élettartamú ellátás
Hosszú távú nyersanyagkészletet tartunk fenn az autóipari projektekhez, hogy elkerüljük az alkatrészek EOL hiányát a járműgyártási ciklusok során.
5. Professzionális, dedikált autómérnöki támogatás
Az elektronikai, optikai és szerkezeti mérnökök teljes körű műszaki támogatást nyújtanak a prototípus, a validálás és a tömeggyártás során.
6. Gyors átfutású prototípuskészítési szolgáltatás
Rövid átfutási idő az egyedi érintőképernyős mintákhoz, hogy felgyorsítsa az ügyfelek járműprojektjeinek ütemezését.
7. Globális B2B autóipari ügyfélszolgálat
Elkötelezett tengerentúli értékesítési és műszaki támogatási csapat az észak-amerikai és európai autóipari rendszerintegrátorok kiszolgálására időzónák közötti kommunikációs támogatással.
● Normál 12 hónapos globális termékgarancia
● Állandó, hosszú távú műszaki mérnöki konzultációs támogatás
● Gyorsított RMA hibaelemzés és csereszolgáltatás
● Rugalmas nemzetközi logisztikai és tömeges szállítási megoldások
● Távoli mérnöki hibakeresés és paraméterhangolási segítség
● Több éves, hosszú élettartamú alkatrészellátási kötelezettségvállalás az autómodellek számára
● Töltse ki a hivatalos műszaki adatlapokat, tesztjelentéseket és érvényesítési dokumentációt
V: Igen. Ezt a sorozatot kizárólag az autóipari pilótafülke HMI (Human-Machine Interface) rendszerekhez fejlesztették ki. Úgy tervezték, hogy ellenálljon a széles hőmérsékleti tartományoknak, az erős rezgéseknek és a járművek elektromágneses interferenciájának, így alapvetően különbözik a fogyasztói minőségű érintőképernyős termékektől.
V: Digitális műszercsoportokhoz, középen elhelyezett információs és szórakoztató képernyőkhöz, járműnavigációs kijelzőkhöz, HVAC klímavezérlő panelekhez és magasan integrált elektromos intelligens pilótafülke-rendszerekhez tervezték. Ezenkívül kompatibilis a haszongépjárművekkel (teherautók és buszok), valamint a terepgép terminálokkal.
V: Abszolút. Átfogó OEM és ODM testreszabási szolgáltatásokat nyújtunk, beleértve a borítóüveg esztétikáját, a felületi bevonatokat, az érintőfunkciókat, az áramköri elrendezéseket, az optikai kötést és a hozzáillő LCD-modulokat.
V: Igen. A projekt követelményeitől függően a kesztyűs érintés és a nedvesség elleni nedves érintés funkciókat az egyedi érintésvezérlő firmware-n keresztül engedélyezhetjük.
V: Igen. Integrált optikai kötési szolgáltatásokat kínálunk, zökkenőmentesen laminálva az érintésérzékelőt az LCD-vel, hogy javítsuk a napfény olvashatóságát és javítsuk a modul általános szerkezeti szilárdságát.
V: Két ellátási módot támogatunk: önálló, csupasz PCAP érintőpaneleket, vagy teljesen integrált optikailag összekötött érintőkijelzőket, amelyekhez hozzáillő LCD-képernyőket párosítunk.
V: A szabványos interfészek közé tartozikUSB és IIC. A testreszabott vezérlőfejlesztéshez SPI és dedikált egyéni interfészek is rendelkezésre állnak.
V: Minden egység támogatja a folyamatos működést a hőmérséklettől kezdve-30°C és +85°C között. Szélsőséges munkakörülményekhez testre szabhatjuk a továbbfejlesztett rezgéscsillapító szerkezeteket, a vízálló tömítéseket és az EMI (elektromágneses interferencia) árnyékoló szerkezeteket.
V: Hosszú élettartamú szállítási szerződéseket kínálunk autóipari ügyfeleink számára. A kritikus alapelemek raktározásával stabil ellátást garantálunk a járműmodell teljes gyártási élettartama alatt (jellemzően 8-10 év).
Függetlenül attól, hogy standard készen kapható12,3 hüvelykes autóipari kapacitív érintőképernyős panel IIC USBvagy egy teljesen személyre szabott optikai kötésű érintőkijelző modul az elektromos vagy haszongépjármű-programhoz, a SKY-TDM teljes körű autóipari mérnöki támogatást nyújt, amely magában foglalja a koncepciótervezést, a prototípus-mintavételt, a megbízhatóság érvényesítését és a tömeges gyártást.
Forduljon autóipari szakértő csapatunkhoz még ma, és kérjen hivatalos műszaki adatlapokat, műszaki mintákat vagy személyre szabott tömeges árajánlatot Tier1 és OEM jármű pilótafülke projektjéhez.
