Az érintőpanel sokkal többet jelent, mint egy átlátszó felület. Belső szerkezete, vezető anyagai, gyártási pontossága és elektromos kialakítása mind meghatározza, hogy megbízhatóan és stabilan tud-e működni a valós alkalmazásokban.
Az ipari berendezések gyártói számára a megfelelő ipari érintőpanel kiválasztása messze túlmutat a képernyőméretek vagy interfészek egyszerű összehasonlításán. Az összetett környezetben való stabil működés érdekében elengedhetetlen annak megértése, hogy az érintőpanel működési elvei, gyártási folyamatai és szerkezeti felépítése hogyan befolyásolja a termék tartósságát, pontosságát és hosszú távú működési stabilitását.
SKY-TDMelsősorban személyre szabott érintőpanel megoldásokat kínál ipari vezérlőrendszerekhez, orvosi berendezésekhez, autóelektronikához, önkiszolgáló kioszkokhoz és egyéb olyan alkalmazásokhoz, amelyek megbízható ember-gép interakciót igényelnek.
Termékportfóliónkban a Projected Capacitive (PCAP) érintőpanelek, valamint a 4 vezetékes, 5 vezetékes és 8 vezetékes rezisztív érintőpanelek találhatók. Mindegyik technológiának megvannak a saját egyedi működési elvei, szerkezeti kialakításai és gyártási folyamatai, amelyek alkalmassá teszik őket különböző alkalmazási területekre.
A PCAP (Projected Capacitive) érintőpanelek az elektromos tér változásainak érzékelésével érik el a pontos érintésvezérlést, míg a rezisztív érintőpanelek a vezető rétegek közötti fizikai érintkezés okozta elektromos jelváltozások észlelésével érik el ezt.
Bár mindkét technológia lehetővé teszi a felhasználók számára, hogy közvetlenül érintkezzenek a kijelzővel, jelentősen eltérnek egymástól az anyagok, az elektródák konfigurációja és az összeszerelési folyamatok tekintetében.

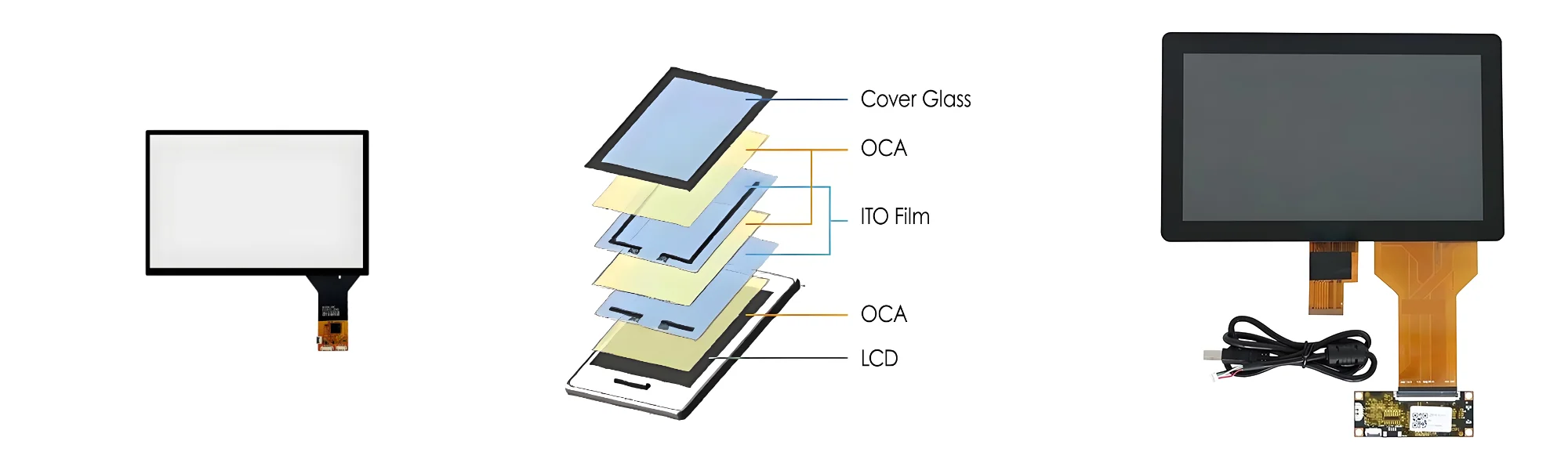

A PCAP érintőpanel felépítése a következő összetevőkből áll:
● Fedje le az üveget vagy más megfelelő fedőfelületi alkatrészt
● Átlátszó vezetőképes elektródarétegek
● Szigetelő és alátámasztó anyagok (pl. OCA, SCA)
● Rugalmas nyomtatott áramkörök (FPC)
● Érintőképernyős vezérlőkártya
Mindegyik konfiguráció más-más kompromisszumot kínál az optikai teljesítmény, a mechanikai tulajdonságok, a vastagság és a költségek között, így a különféle alkalmazási forgatókönyvekhez igazítható.

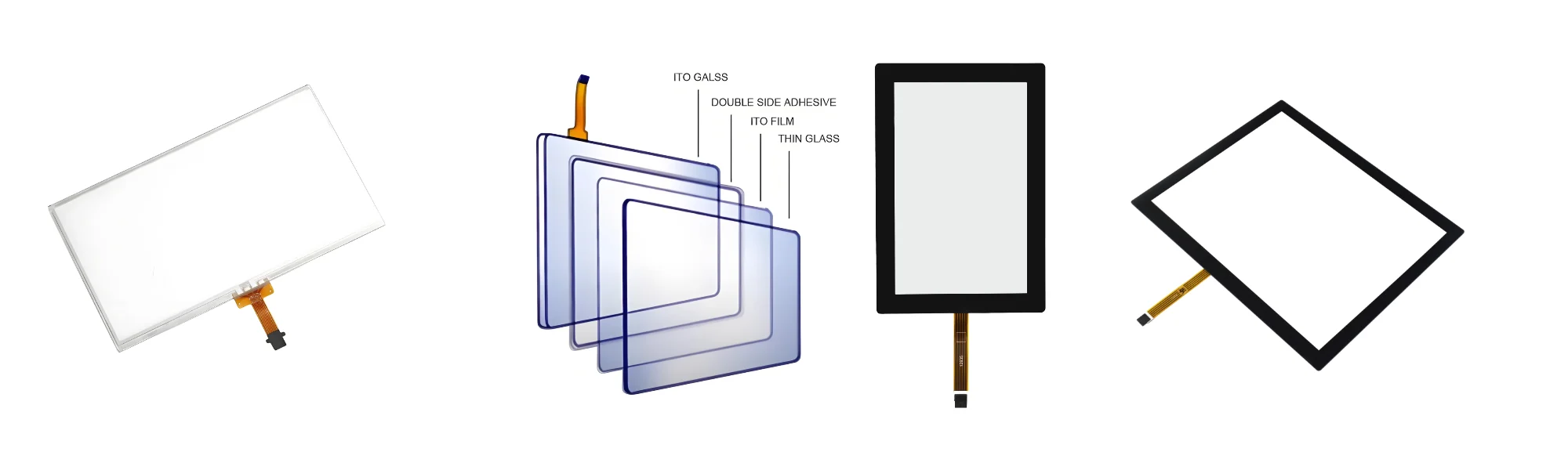

A rezisztív érintőpanel szerkezete jellemzően két vezető rétegből áll, amelyeket mikroszkopikus szigetelő távtartó pontok választanak el egymástól.
A felső réteg általában egy átlátszó vezető anyaggal bevont rugalmas fólia, míg az alsó réteg üveg vagy más vezető bevonattal ellátott hordozó.
Amikor a felhasználó megnyomja a képernyő felületét, a felső réteg deformálódik, hogy érintkezzen az alsó vezető réteggel. A vezérlő ezután méri a kapott elektromos jeleket, hogy meghatározza az érintés pontos helyét.
A konkrét tervezési követelményektől függően védőbevonatokat, élszalagokat, hajlékony kábeleket és mechanikai tartóelemeket is tartalmazhat.
Ez a nyomásalapú működési elv nemcsak lehetővé teszi, hogy az ellenállásos érintőképernyők támogassák a pusztakezes kezelést, hanem a kesztyűs kezeléssel és a megfelelő ceruzák vagy kemény tárgyak használatával is kompatibilisek legyenek.
A PCAP kapacitív érintőpanelek gyártása megköveteli a vezető nyomvonalak, az optikai felületek, az igazítási pontosság és az elektromos csatlakozások pontos vezérlését.
Bár a gyártási folyamat az érzékelő anyagoktól és a szerkezeti kialakítástól függően változik, a fő gyártási szakaszok jellemzően a következő lépéseket tartalmazzák.
A gyártási folyamat magában foglalja a fedőüveg, az érzékelő szubsztrátumok, az átlátszó vezető anyagok, a Flexible Printed Circuit (FPC), a ragasztószalagok és egyéb alkatrészek ellenőrzését. Az anyagminőség közvetlenül befolyásolja az optikai tisztaságot, az elektromos teljesítményt, a laminálás megbízhatóságát és a végtermék mechanikai szilárdságát. Ipari projekteknél az anyagválasztás a berendezés működési környezete és mechanikai követelményei alapján történik.
A tervezési követelményektől függően a fedőüveg olyan folyamatokon megy keresztül, mint a vágás, élcsiszolás, fúrás, polírozás és kémiai megerősítés. Egyedi szitanyomású szegélyek, logók, dekoratív minták és rögzítési jellemzők is alkalmazhatók. A kiválasztott anyagok és a tervezés kompatibilitásától függően felületkezelések, például tükröződésgátló (AG), tükröződésgátló (AR), ujjlenyomat-gátló (AF) és elkenődésgátló bevonatok alkalmazhatók. Ezek a kezelések elősegítik, hogy az érintőképernyő alkalmazkodjon a különböző fényviszonyokhoz, tisztítási eljárásokhoz és esztétikai követelményekhez.
A kapacitív érzékelők átlátszó, vezetőképes elektródákat tartalmaznak, amelyek meghatározott tömbökbe vannak rendezve a kapacitásváltozások észlelésére. Az elektródák nyomkövetési mintái és útvonaltervei határozzák meg, hogy a rendszer hogyan érzékeli és továbbítja az érintési jeleket a vezérlőhöz.
Az érzékelő technológiájától függően a gyártási folyamat magában foglalhat fotolitográfiás maratást, lézeres feldolgozást, nyomtatást vagy egyéb megfelelő módszereket. A gyártási pontosság kritikus fontosságú, mivel a vezetőnyomok hibái negatívan befolyásolhatják az érintési teljesítményt és a termék konzisztenciáját.
Az érzékelőt FPC-n keresztül elektromosan kell csatlakoztatni az érintővezérlőhöz. A ragasztási folyamat precíz igazítást és ellenőrzött feldolgozási feltételeket igényel. A megbízható elektromos csatlakozások minimalizálják a csatlakozási hibákat, és biztosítják a stabil kommunikációt az érzékelő és a vezérlő között.
A fedőüveget és az érzékelőt megfelelő átlátszó ragasztóval laminálják egymáshoz. A laminálás minősége közvetlenül befolyásolja a termék megjelenését, optikai teljesítményét és mechanikai integritását. A gyártás során szigorúan ellenőrizni kell a port, buborékokat, a beállítási eltéréseket és a ragasztóhibákat.
A kész PCAP kapacitív érintőpanelek megjelenését, érintési reakcióját, elektródák folytonosságát és a célvezérlővel való kompatibilitását vizsgálják. Konkrét projektek esetén a további tesztelés magában foglalhatja a többérintéses teljesítményt, a kesztyűs kézi működtetést, a víz interferencia működését, a széles hőmérsékletű működést és az elektromágneses kompatibilitás (EMC) tesztelését.
Az anyagválasztásnak elsősorban az alkalmazási forgatókönyv alapján kell történnie, hogy elkerülje a túlzott tervezést és a szükségtelen költségnövekedést. Ezeket a speciális teszteket nem szabad minden PCAP érintőpanel szabványos konfigurációjának tekinteni.
A 4 vezetékes rezisztív érintőpanel jellemzően egy rugalmas felső vezető fóliából és egy alsó vezetőképes hordozóból áll, amelyeket szigetelő távtartó pontok választanak el egymástól.
Egy általános kialakításban az alsó hordozó hordozza az X tengely elektródákat, míg a felső film az Y tengely elektródákat. Amikor a nyomás érintkezésbe hozza a két vezető felületet, a vezérlő feszültséget kapcsol a megfelelő elektródakészletre, és méri a kapott jeleket az érintési koordináták kiszámításához. A gyártási folyamat általában a következőket tartalmazza:
● Anyag-előkészítés: PET-fóliák, vezetőképes hordozók, távtartó anyagok, ragasztószalagok és Flexible Printed Circuit (FPC) kiválasztása a panel specifikációi alapján.
● Vezetőképes rétegfeldolgozás: Megfelelő gyártási eljárások alkalmazása az ellenálló felületek és elektródák előállításához.
● Távtartó pontok kialakítása: Egyenletes szigetelő pontok nyomtatása a vezetőképes hordozóra annak biztosítására, hogy a vezető rétegek külön maradjanak, amikor a panelt nem nyomják.
● Szitanyomás és perifériás feldolgozás: Dekoratív szegélyek, szigetelő minták vagy más meghatározott jellemzők gyártása igény szerint.
● Laminálás és összeszerelés: A felső fólia és az alsó hordozó egymáshoz igazítása és összeszerelése a szükséges távolság és mechanikai jellemzők megőrzése mellett.
● FPC csatlakozás és ellenőrzés: Az elektromos csatlakozások befejezése, majd a koordináták, az ellenállás, a megjelenés és a funkcionalitás ellenőrzése.
A 4 vezetékes rezisztív érintőpanel rendkívül költséghatékony megoldás.
Az 5 vezetékes rezisztív érintőpanel a 4 vezetékes változathoz képest eltérő elektródakonfigurációval rendelkezik. Egy tipikus kialakításban az alsó vezetőképes hordozó szolgál érzékelőfelületként, a négy sarkában elektródák alkotják a mérési elektromos teret, míg a felső vezetőfilm elsősorban feszültségérzékelő rétegként működik.
A 8 vezetékes, rezisztív érintőpanel a hagyományos 4 vezetékes architektúrára épül, extra csatlakozásokkal a stabilabb elektromos mérések elérése érdekében.
A megfelelő érintőképernyő kiválasztása az adott alkalmazási forgatókönyvtől függ:
A 4 vezetékes rezisztív érintőpanelek a legalkalmasabbak olyan alkalmazásokhoz, ahol szigorú költségkorlátozások vannak.
Az 5 vezetékes rezisztív érintőpanelek rendkívül ideálisak a nagyfrekvenciás műveletekkel, gyakori érintkezéssel és várhatóan hosszú élettartammal járó ipari alkalmazásokhoz.
A 8 vezetékes, rezisztív érintőpanelek olyan zord környezetben használhatók, ahol kiemelkedő stabilitásra van szükség.
A különböző ipari környezetekben eltérő követelmények vonatkoznak az érintési teljesítmény, a tartósság, az optikai minőség és a működési rugalmasság kombinációjára.
Ipari automatizálás és ember-gép interfészek (HMI)
Az ipari vezérlőpanelek általában stabil érintési reakciót, megbízható működést és kompatibilitást igényelnek a berendezésvezérlő rendszerekkel.
A PCAP érintőképernyők ideálisak olyan felületekhez, amelyek üvegfelületet, intuitív kezelést és többérintéses képességeket igényelnek. Ezzel szemben a rezisztív technológia olyan alkalmazásokhoz alkalmas, amelyek nyomásalapú bemenetet vagy kompatibilitást igényelnek különféle kesztyűkkel és ceruzákkal.
Orvosi berendezések
Az orvosi műszerekhez könnyen tisztítható felületekre, szabályozott mechanikai méretekre és megbízható érintésre van szükség.
A PCAP érintőpanelek sima üveg előlapi kialakításúak, míg az ellenállásos panelek jól illeszkednek olyan műszerekhez, ahol a nyomásbevitel és a dedikált mutatóeszközökkel való kompatibilitás a prioritás.
Önkiszolgáló kioszkok és ipari berendezések
Az önkiszolgáló kioszkok, árusító automaták, nyomtatók és berendezések interfészei testreszabott fedőüveget, szerelési méreteket, FPC-útválasztást és vezérlőkompatibilitást igényelhetnek.
A PCAP érintőpanelek modern felhasználói élményt biztosítanak, míg a rezisztív technológia jobban megfelel a speciális beviteli követelményeknek vagy szigorú költségkorlátoknak.
Közlekedési és kültéri felszerelések
A vasúti rendszerek, a tengeri elektronika, a töltőállomások és a kültéri vezérlőterminálok gyakran szembesülnek olyan kihívásokkal, mint a hőmérséklet-ingadozás, a nedvesség, a vibráció vagy a magas környezeti fény.
Ezekben az alkalmazásokban az érintőképernyőt a teljes rendszer szerves részeként kell értékelni. Az olyan tényezők, mint a fedőüveg, a tömítés kialakítása, a ragasztók, a vezérlő beállításai, a kijelző fényereje és a mechanikus rögzítési módok mind befolyásolják az általános megbízhatóságot.
Akár PCAP-ról, akár rezisztív technológiáról van szó, megfelelő tervezés és hitelesítés nélkül nem feltételezhetjük, hogy természetüknél fogva vízálló, napfényben olvasható vagy környezetvédő képességekkel rendelkeznek.
A megfelelő szállító kiválasztásakor ajánlatos a következő tényezőket figyelembe venni:
● Tapasztalat PCAP és rezisztív érintőpanel struktúrákban
● 4 vezetékes, 5 vezetékes és 8 vezetékes ellenállásos konfigurációk elérhetők
● Képes anyagválasztás és szerkezeti testreszabás
● Folyamatszabályozás a szenzorgyártás, szitanyomás, laminálás és összeszerelés felett
● Kompatibilitás FPC-kkel és érintővezérlőkkel
● Méretpontosság, valamint átfogó minőség-ellenőrzési nyilvántartások és eljárások
● A prototípus-készítés támogatása és a tömeggyártás egységessége
● Műszaki kommunikációs hatékonyság és hosszú távú ellátási képesség
Testreszabott érintőpanel megoldásokat kínálunk OEM és ODM projektekhez, segítve ügyfeleinket az érintőpanel szerkezetek, anyagok, méretek, elektromos csatlakozások és alkalmazási követelmények átfogó értékelésében.
Akár PCAP kapacitív érintőpanelekre, akár 4-, 5- és 8-vezetékes rezisztív érintőpanelekre van szüksége, mi kiválaszthatjuk az optimális mechanikai megoldást, amely megfelel berendezése funkcionális, mechanikai és környezetvédelmi követelményeinek.
Üdvözöljük a kapcsolatfelvételenSKY-TDMhogy megvitassák a PCAP kapacitív érintőpaneleket, a 4 vezetékes, 5 vezetékes és 8 vezetékes rezisztív érintőpaneleket, és engedje meg, hogy személyre szabjunk érintőpanel megoldást a következő projektjéhez.
