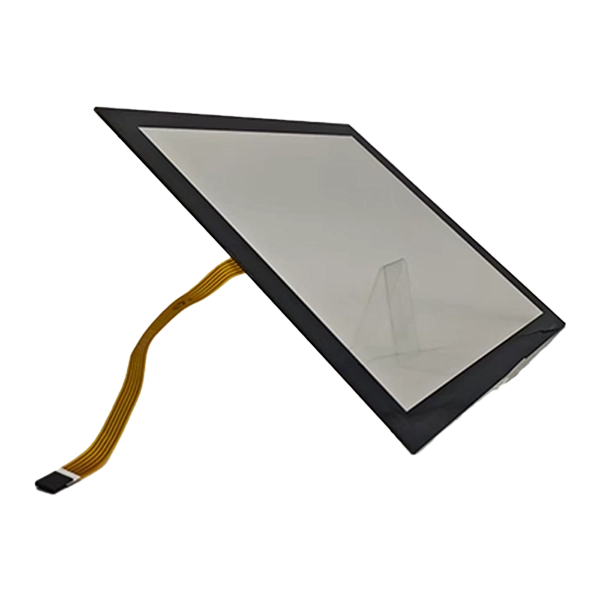

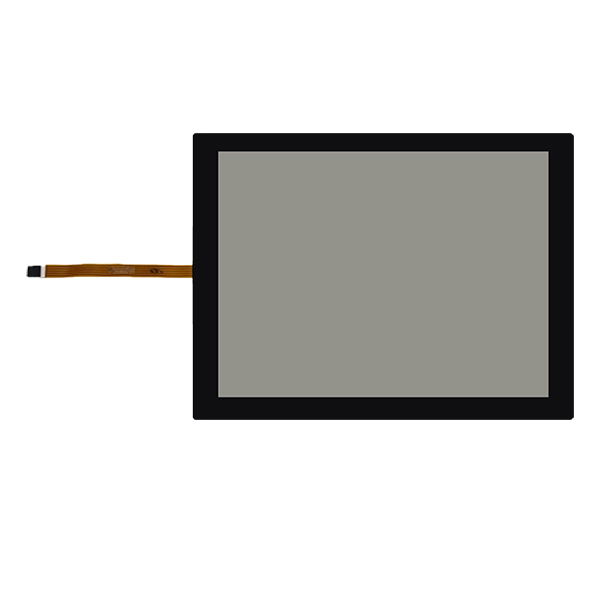

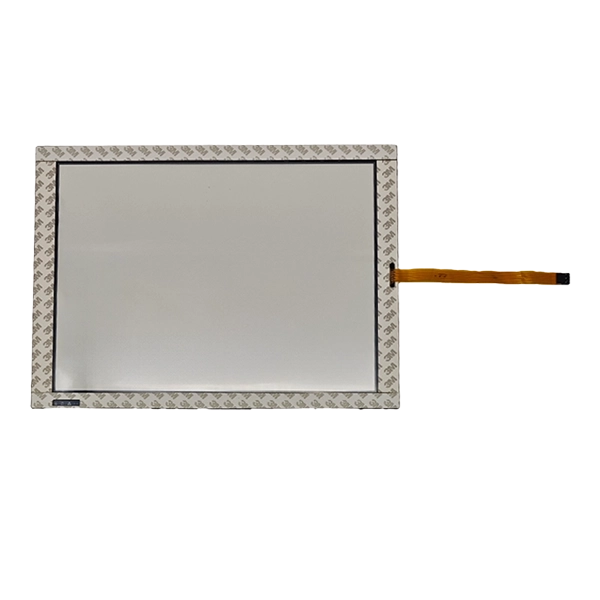

A miénk17 hüvelykes 5 vezetékes ellenállásos érintőpanelkifejezetten robusztus tengeri navigációhoz, kormányállás-konzolokhoz, géptér-felügyeleti rendszerekhez és offshore hajóvezérlő berendezésekhez tervezték. Ez az egyérintéses rezisztív megoldás jelentősen felülmúlja a kapacitív érintőképernyőket tengeri környezetben, és tökéletesen támogatja a pontos bevitelt munkakesztyűkkel, vízálló offshore kesztyűkkel, ceruzákkal és nedves ujjakkal.
A kiforrott, 5 vezetékes rezisztív architektúrára épülő panel hatékonyan kiküszöböli a hagyományos 4 vezetékes érintőképernyőknél gyakori öregedési és sodródási problémákat. Támogatja át35 millióérintéses aktiválások a következetes linearitás megőrzése mellett, teljes mértékben megfelelve a hajók szigorú, 24 órás folyamatos működési követelményeinek. Kifejezetten optimalizálva, hogy ellenálljon a tipikus tengeri fenyegetéseknek – beleértve a vibrációt, a sópermetet, a tartósan magas páratartalmat és a nagy hőmérséklet-ingadozásokat.-20°C és +70°C között--- opcionális AG (Anti-Lare) / AR (Anti-Reflection) / AF (Anti-Fingerprint) bevonattal és optikai ragasztással is elérhető, hogy jelentősen javítsa a napfény olvashatóságát nyitott hidakon.
Rugalmas testreszabási szolgáltatásokat kínálunk, beleértve az USB/RS232 interfészt, a testre szabott FPC-útválasztást, a megerősített éltömítést (támogatja az IP65-IP67 vízálló integrációt), az EMI-optimalizálást (elektromágneses interferencia) és az egyedi borítóüveg-feldolgozást. Nálunk gyártvaISO 9001, ISO 13485 és IATF 16949-tanúsítvánnyal rendelkező gyár, minden egység szigorú optikai, hőmérsékleti és megbízhatósági vizsgálaton esik át a szállítás előtt.
A tengeri rendszereken túl ezt az érintőpanelt széles körben használják ipari automatizálási HMI-kben, nehézgépekben és orvosi diagnosztikai berendezésekben is. Mind a prototípus-mintavételt, mind a nagyszabású OEM/ODM megrendeléseket támogatjuk, elkötelezettek amellett, hogy megbízható ember-gép interakciós megoldásokat szállítsanak a globális tengeri felszerelés-integrátorok számára.
| Tétel | Specifikáció |
| Méret | 17 hüvelykes |
| Érintéstechnológia | 5 vezetékes ellenállás (egyérintéses) |
| Támogatott bemenet | Ujj, védőkesztyű, ceruza, nedves ujjak |
| Felület | USB / RS232 / Egyedi vezérlő Opcionális |
| Felületi keménység | ≥3H |
| Fényáteresztő képesség | akár 80% |
| Üzemi hőmérséklet | -20°C ~ +70°C |
| Elsődleges alkalmazások | Tengeri navigáció és hajóvezérlés, ipari automatizálás, orvosi berendezések, nehézgépek |
| Testreszabás | Teljes OEM / ODM támogatott |
A hajófedélzeti ember-gép interfészeknek (HMI-knek) következetesen kell működniük olyan zord körülmények között is, ahol a szabványos kereskedelmi érintőpanelek gyakran meghibásodnak.

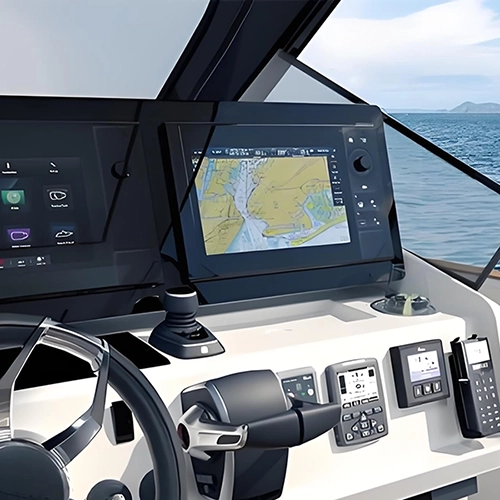

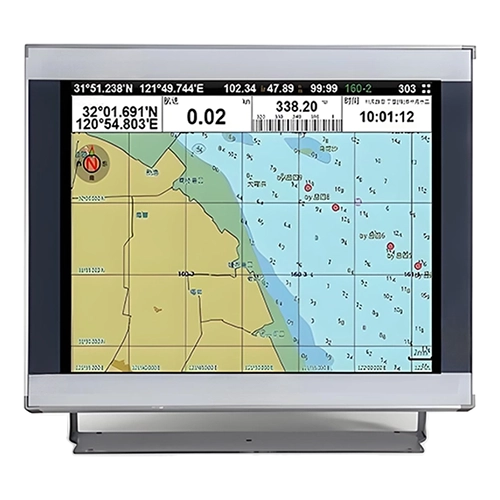

17 hüvelykes, 5 vezetékes rezisztív érintőpanelünk széles körben integrálva van különféle tengeri berendezésekbe, beleértve: tengeri navigációs kijelzőket, kormányállás/híd vezérlőkonzolokat, radar- és szonár kezelőterminálokat, motortér-felügyeleti rendszereket, tengeri automatizálási HMI-ket, fedélzeti kommunikációs berendezéseket, offshore platform vezérlőpaneleket és tengeri áramelosztó vezérlőegységeket.
Az 5 vezetékes rezisztív technológia folyamatosan reagál a hajók legénysége számára, közvetlenül növelve a fedélzeti biztonságot és működési stabilitást biztosítva a tengeri OEM-integrátorok számára.
Mert kiváló teljesítményt nyújt a következő területeken:
A napi tengeri műveletek során a legénységnek általában védőkesztyűt kell viselnie. Ez az érintőpanel pontosan regisztrálja a legkülönfélébb forrásokból származó nyomásalapú bemeneteket, beleértve a nagy teherbírású munkakesztyűket, a vízálló offshore kesztyűket, a szigetelt védőkesztyűket, a kemény végű ceruzákat, az ujjbegyeket és a csupasz körmöket, valamint a nedves vagy nedves ujjakat. Ez a kivételes sokoldalúság teszi a rezisztív érintést a kereskedelmi és munkahajók bevált választásává.
A hídkijelzők gyakran a nap 24 órájában, a hét minden napján, több éven keresztül működnek zord tengeri környezetben. A hagyományos 4 vezetékes rezisztív panelekhez képest az 5 vezetékes rezisztív architektúránk kiemelkedő előnyökkel rendelkezik:
- Vége35 millióérintéses aktiválások élettartama
- Következetes érintési linearitás a teljes életcikluson keresztül
- Erős ellenállás a gyakori ismételt nyomással szemben
- Minimális kalibrációs eltolódás
Mivel az 5 vezetékes kialakítás csak a merev alsó üvegrétegre alkalmaz érzékelési feszültséget, drasztikusan csökkenti a felső vezetőfólia kopását és öregedését.
Teljesen kompatibilis a főbb ipari LCD-modulokkal, magas fényáteresztő képességgel, alacsony belső reflexióval, opcionális AG (Anti-Lare) / AR (Anti-Reflection) bevonattal, AF (Anti-Fingerprint) felületkezeléssel, és támogatja a teljes optikai kötést. Ezek a frissítések drasztikusan javítják a képernyő olvashatóságát a nyitott kormányállásokon általában tapasztalható erős közvetlen napfényben.
A fedélzeti érintőpanelek sokkal keményebb működési feltételeket viselnek el, mint a szárazföldi ipari berendezések. A célzott anyag- és szerkezeti tervezés révén hatékonyan kezeljük a következő kritikus tengeri kihívásokat:
Az óceáni só felgyorsítja a belső alkatrészek korrózióját. Tervezési megvalósításaink a következők: korrózióálló vezető rétegek, tengeri minőségű tömítő ragasztók, megerősített élkapszulázás és hosszú élettartamú nedvességzáró konstrukció.
A hajók gyakran olyan környezetben működnek, ahol a relatív páratartalom (RH) meghaladja a 90%-ot. Alacsony nedvszívó képességű nyersanyagokat, továbbfejlesztett élzáró szerkezeteket és páralecsapódásgátló belső laminálást használunk, hogy biztosítsuk a vezető áramkörök stabilitását nedves körülmények között is.
Támogatja az egyedi előlapi védelmi szabványokat:IP65 / IP66 / IP67. Zökkenőmentesen integrálható az ügyfelek burkolataival a precíziós vízálló tömítésillesztés, az előlap-tömítési szerkezeti megoldások, a szilikon tömítőgyűrű kialakítás és a vízálló ragasztóanyag-integráció révén.
A folyamatos motorrezgés és hullámhatás elkerülhetetlen a tengeren. Ellenintézkedéseink magukban foglalják a megerősített fedőüveg rögzítőszerkezeteket, a feszültségmentesített FPC-vezetést, a rendkívül rugalmas farokcsatlakozó-konstrukciókat, az ipari minőségű, nagy szilárdságú ragasztást, valamint a csatlakozózónák körüli mechanikai megerősítést.
A berendezésnek meg kell birkóznia a változó éghajlati viszonyokkal: fagyos kikötői tél, trópusi hajózási útvonalak és forró, zárt gépterek. Normál üzemi hőmérséklet tartományunk a-20°C és +70°C között; Egyedi kérésre bővített hőmérsékletű változatok is elérhetők.
Természetes fénynek kitett kormányálláshoz: Az optikai ragasztás integrálásával, AG (Anti-Lare) / AR (Anti-Reflection) felületi bevonatokkal a fedőüvegre, UV-stabilizált anyagok felhasználásával és megfelelő, nagy fényerejű LCD-modulokkal biztosítjuk, hogy a termék minden körülmények között jól látható maradjon.
A hajók sűrű kommunikációt, radar- és navigációs elektronikát szállítanak, amelyek elektromos zajt generálnak. Optimalizálási intézkedéseink közé tartozik a hangolt FPC nyomkövetési elrendezés, a hatékony elektromágneses árnyékolás, az optimalizált földelési sémák és a stabil, ipari minőségű érintővezérlőkkel való illesztés. Ezek hatékonyan akadályozzák meg a véletlenszerű hamis érintéseket vagy az érintések kihagyását, amikor más fedélzeti felszerelésekkel együtt élnek.
Érintőképernyő-gyártóként saját gyártóüzemünkkel teljes körű testreszabási szolgáltatásokat nyújtunk, amelyek tökéletesen illeszkednek a tengeri telepítési követelményekhez:
- Egyedi fedőüveg vastagság, körvonalforma és élek kidolgozása
- Interfész kiválasztása: USB / RS232 / Önálló vezérlő
- AG (Anti-Glare) / AR (Anti-Reflection) / AF (Anti-Fingerprint) felületkezelések
- Teljes körű optikai ragasztási szolgáltatás
- Vízálló szerkezeti tervezési tanácsadás
- EMI (Electromagnetic Interference) árnyékolás optimalizálás
- Széles hőmérsékletű anyagkonfigurációk
- Egyedi FPC (Flexible Printed Circuit) hossza, irányítási iránya és csatlakozótípusai
- Szegélyes szitanyomás és egyedi logónyomtatás
- Gépészeti rajztechnikai támogatás
- Komplett LCD + Touch integrált modulellátás
Mérnöki csapatunk szorosan együttműködik az ügyfelekkel a termékfejlesztés korai szakaszában, hogy a tengeri burkolatok elrendezésén és rendszerarchitektúráján alapuló exkluzív érintőképernyős megoldásokat alakítson ki.
Minden érintőképernyőnket házon belül gyártjuk, szigorúan betartva a szabványos minőségirányítási rendszereket.
- ISO 9001Minőségirányítási rendszer
- ISO 13485Orvosi eszközök minőségirányítási rendszere
- IATF 16949Autóipari minőségi szabvány
Minden termékünk szigorú minőségellenőrzésen esik át a kiszállítás előtt. Minőségügyi rendszerünk szigorú betartása biztosítja minden általunk szállított termék következetességét és megbízhatóságát.
V: Igen. Megbízhatóan reagál a különféle offshore munkakesztyűkre, vízálló kesztyűkre és ceruza bemenetekre.
V: Szerkezeti konzultációt és hozzáillő érintőpanel-tervezést biztosítunk, hogy segítsünk ügyfeleinknek elérni a vízállósági célértékeket a berendezésházzal együtt.
V: Igen. Alacsony higroszkópos anyagokat és megerősített éltömítést alkalmazunk, hogy csökkentsük a kondenzáció kockázatát a tengeri telepítés során.
V: Teljesen testreszabható: az FPC hossza, az útválasztás iránya, a csatlakozó típusa és a tűdefiníció beállítható, hogy tökéletesen illeszkedjenek a hardver elrendezéséhez.
V: Igen. Egyablakos kijelzőmodulokat kínálunk, beleértve az LCD képernyőket, az ellenállásos érintőpaneleket és az optikai kötést, leegyszerűsítve az ügyfelek beszerzését és integrációját.
V: Széles körben alkalmazzák ipari automatizálási HMI-kben, diagnosztikai orvosi műszerekben, energiafigyelő terminálokban, építőipari gépekben és mezőgazdasági nehézberendezésekben.
Érdeklődésében adja meg a következő adatokat:
- LCD modell vagy méretrajzok
- Megcélzott tengeri felszerelés típusa
- Interfész követelmények (USB / RS232 / Vezérlő)
- Üzemi hőmérsékleti követelmények
- Cél vízállósági besorolás (IP65 / IP66 / IP67)
- Takaróüveg és felületbevonat követelményei
- Rendelési szakasz: prototípus / kísérleti futás / tömeggyártás
- Mechanikai vázlatrajzok (ha vannak)
Mérnökeink professzionális műszaki értékeléseket, tervezési ajánlásokat és hivatalos árajánlatokat készítenek, hogy felgyorsítsák a tengeri felszerelések fejlesztésének ütemtervét.
