Ez egy 2,1 hüvelykes, kör alakú érintőképernyő, amelyet kifejezetten intelligens háztartási készülékekhez és kompakt vezérlőpanelekhez terveztek. A SKY-TDM testreszabhatja a kijelző érintőképernyőjét a berendezés tényleges felépítése és az ember-gép interakció (HMI) követelményei szerint.
Ennek a 2,1 hüvelykes, kör alakú érintőkijelzős megoldásnak a felbontása 480x480, mérete pedig hozzávetőlegesen 56,18 × 59,71 × 2,26 milliméter. Kompakt szerkezetű. Az ST7701 illesztőprogram IC-t használja, és támogatja az RGB interfészt (amely testreszabható MIPI interfészként).
Személyre szabott kijelzőmegoldásokat kínálunk az Ön alapvető igényeinek kielégítésére, és segítünk a kijelzőelemek zökkenőmentes integrálását berendezése általános ipari kialakításába.
A kerek kijelzők egyre inkább felváltják a hagyományos négyzet alakú képernyőket az intelligens háztartási készülékekben.
Zökkenőmentes ipari formatervezés: A kör alakú kijelzők kiküszöbölik a vizuális konfliktust a téglalap alakú képernyő és a kávéfőzőgépekben, légtisztítókban és intelligens hangszórókban megszokott ívelt, hengeres formák között. A képernyő beépül a termék sziluettjébe, nem pedig összetöri.
Gomb csere: Sok készülék még mindig fizikai forgógombokat használ a hőmérséklet, a sebesség vagy az üzemmód kiválasztásához. A kör alakú érintőkijelző képes digitálisan megismételni a gomb funkcióját dinamikus ikonokkal, állítható érzékenységgel és mechanikai kopás nélkül, miközben több információt kínál, mint egy nyomtatott számlap.
A kompakt hely jobb kihasználása: Kis vezérlőpaneleken a körkörös elrendezés elkerüli a téglalap alakú képernyők elvesztegetett sarokterületeit. A 480 × 480-as négyzetes pixeles tömb természetesen egy kerek látómezőhöz illeszkedik, teljes mértékben kihasználva a rendelkezésre álló megjelenítési területet.
Erősebb vizuális fókusz: A kör alakú interfészek a kezelőpanel közepére irányítják a felhasználó tekintetét, amely ideális az olyan elsődleges funkciókhoz, mint az indítás/leállítás, a hőmérséklet beállítás vagy az intelligens kávéfőzők és konyhai készülékek üzemmódválasztása.
Következetes esztétika a termékvonalakon: A készülékmárkák szabványosíthatják a kör alakú kijelzőmodulokat több termékben: kávéfőzők, légtisztítók, mosógépek, amelyek egységes tervezési nyelvet teremtenek, miközben leegyszerűsítik a beszerzést és a készletezést.
Érintés + kijelző integráció: Az optikai ragasztással és a PCAP érintéssel kombinálva a kör alakú kijelző tömített, könnyen tisztítható előlap lesz, amely kritikus a nedvességnek, zsírnak és napi tisztításnak kitett konyhai készülékek számára.
Az intelligens háztartási készülékeknél a hagyományos légrés szerkezetekhez képest az optikai ragasztás integráltabb megjelenítési hatást biztosít, kiemelve a termék prémium érzetét.
Az érintőpanel és a kijelző zökkenőmentes rögzítésével ez a megoldás hatékonyan minimalizálja a légrés által okozott látható fényvisszaverődést, és megakadályozza a nedvesség bejutását változó páratartalom mellett. Sokkal tisztább elülső felületet hoz létre, így különösen ideális az igényes esztétikai követelményeket támasztó otthoni termékekhez.
Ezt a technológiát széles körben lehet alkalmazni különféle készülék-konstrukciókban, mint például az intelligens kávéfőzők, légtisztítók, konyhai készülékek, mosógép vezérlőpanelek és intelligens sütők.
Rendkívül kompakt, mindössze 56,18 × 59,71 × 2,26 mm-es mechanikai alapterülettel rendelkező, 2,1 hüvelykes, kör alakú érintőképernyős megoldás tökéletesen megfelel a szigorú belső helyszűkületekkel járó alkalmazásokhoz. 480x480-as felbontása négyzet alakú felhasználói felületet biztosít, amely zökkenőmentesen integrálható a kompakt vezérlőpanelek összeállításába.
Egyedi megoldásokat tudunk megbeszélni ügyfeleinkkel az alábbi munkafolyamat alapján:
Kijelző mérete → Érintőpanel → Fedőüveg → Laminálás → Interfész konfiguráció → Mechanikai szerkezet
A különböző projektek eltérő képernyőméreteket, képarányokat, rögzítési szerkezeteket vagy egyedi felhasználási esetekre szabott érintési megoldásokat igényelhetnek. Ezért erősen javasoljuk, hogy az egyedi fejlesztést integrálja terméke korai tervezési szakaszába. Az Ön egyedi igényeivel kapcsolatos mélyreható kommunikáció révén kiváló, személyre szabott megoldásokat tudunk nyújtani.
Ez a 2,1 hüvelykes, kör alakú érintőkijelzős megoldási egység támogatja az I2C érintőfelületet, lehetővé téve az érintőfunkciók zökkenőmentes integrálását az ügyfél fővezérlő rendszerébe.
Ami a kijelző teljesítményét illeti, a képernyő fényereje 300 cd/m² és kontrasztaránya 800:1. Széles, akár 80°-os betekintési szögeket kínál minden irányban, és lehetőséget kínál mind az RGB, mind a MIPI megjelenítési felületekhez.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESET | TE | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | RESET | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Ezek a kiemelkedő tulajdonságok gyakorlati alapot teremtenek a kompakt háztartási készülékek interaktív interfészeihez, teljes mértékben kielégítve a felhasználók ember-gép interakciós (HMI) igényeit.
Minden ügyfélkészülék egyedi kijelzőfelülettel és egyedi ipari kialakítással rendelkezik. Változatos ügyfélkörünk kiszolgálása érdekében átfogó OEM és ODM testreszabási szolgáltatásokat nyújtunk. Személyre szabott megoldásokat tudunk megbeszélni az Ön egyedi igényei alapján, mint például egyedi érintőpanelek, egyedi fedőüveg, különféle interfész opciók, testreszabott FPC-kábelek, logós szitanyomás, valamint testreszabott fényerő és optikai paraméterek.

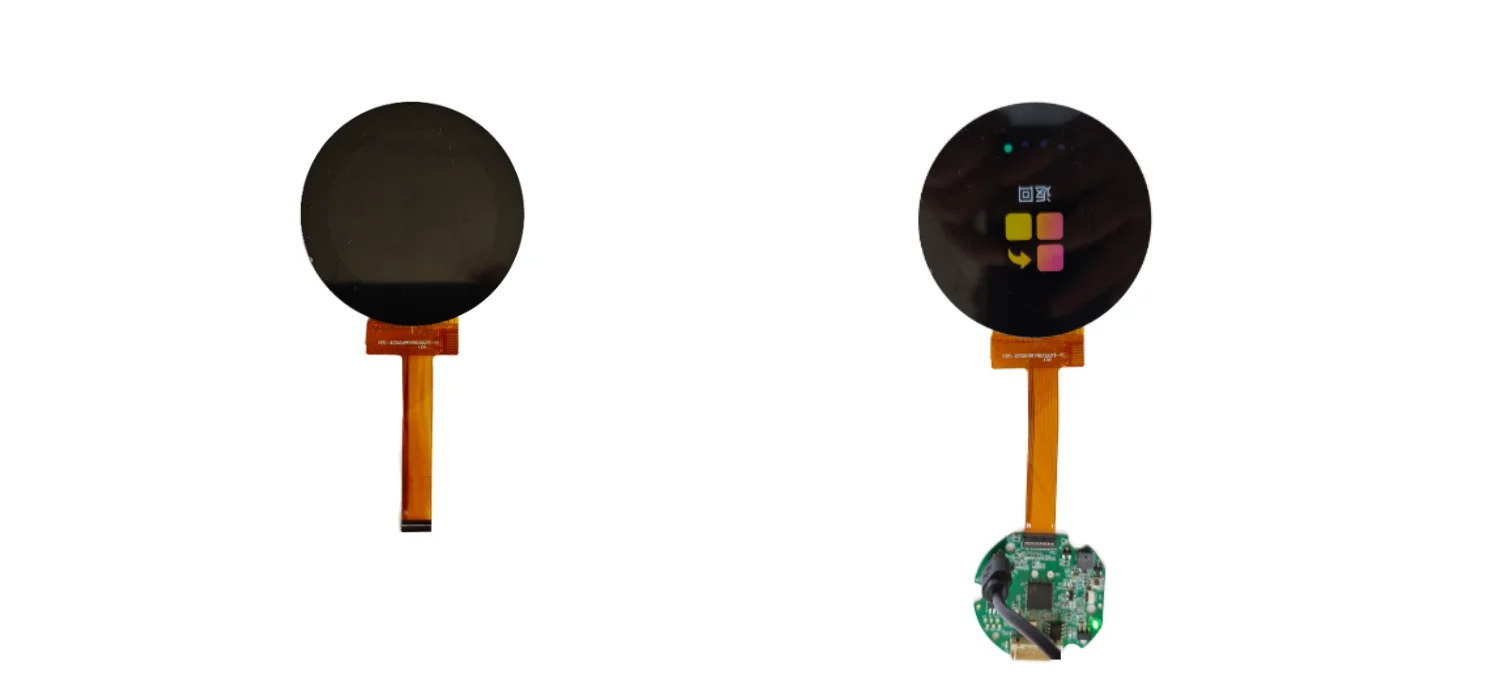

A referencia 2,1 hüvelykes, kör alakú érintőképernyős megoldásunkon kívül integrált kijelző-illesztőprogram-kártya testreszabási szolgáltatásokat is kínálunk, beleértve az olyan opciókat, mint a soros port kártyák.
1. Követelmény megerősítése: Ossza meg kijelző méretét, felbontását, érintési funkcióját és telepítési helyét.
2. Megoldástervezés: Érintőpanelt, fedőüveget és interfész konfigurációt javasolunk.
3. Mintafejlesztés: Prototípus-összeállítás a mechanikai és elektromos hitelesítéshez.
4. Tervezési ellenőrzés: Az illeszkedés, az érintési teljesítmény és az optikai hatás közös felülvizsgálata.
5. Tömeggyártás: Stabil tételes ellátás teljes ellenőrzéssel a szállítás előtt.
Javasoljuk a korai bevonást: a kijelző összeállítást az Ön ipari kialakításához igazíthatjuk, ahelyett, hogy szabványos modulra kényszerítjük a tervezést.

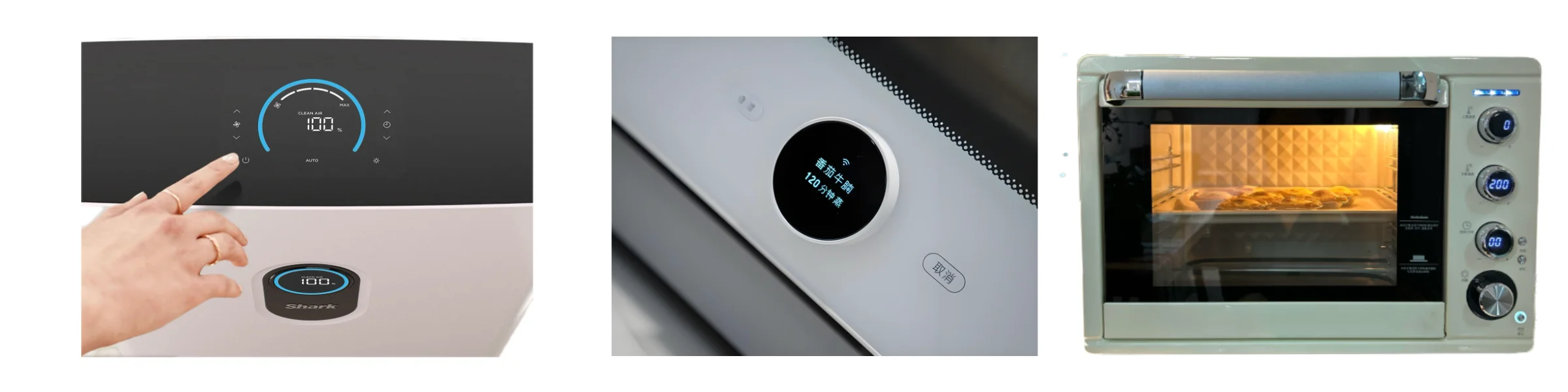

Megjelenítési megoldásaink széles körben alkalmazhatók különféle intelligens otthoni és háztartási termékekhez, beleértve:
Intelligens kávéfőzők: Az érintővezérlés modern és interaktív felhasználói felületet biztosít.
Légtisztítók: A kompakt érintőképernyős szerelvények lehetővé teszik a különböző funkciók gyors beállítását.
Intelligens konyhai készülékek: Az olyan termékekhez, mint a rizsfőzők, sütők és páraelszívók, érintőkijelzőket kínálunk forgatógombos funkcióval.
Mosógépek és szárítógépek: A kijelzők lehetővé teszik a mosási és szárítási programok gyors kiválasztását, miközben intuitív képet adnak a működési állapotról.
Az összes fent említett készülékkategória esetében meg tudjuk felelni az Ön egyedi specifikációs követelményeinek.

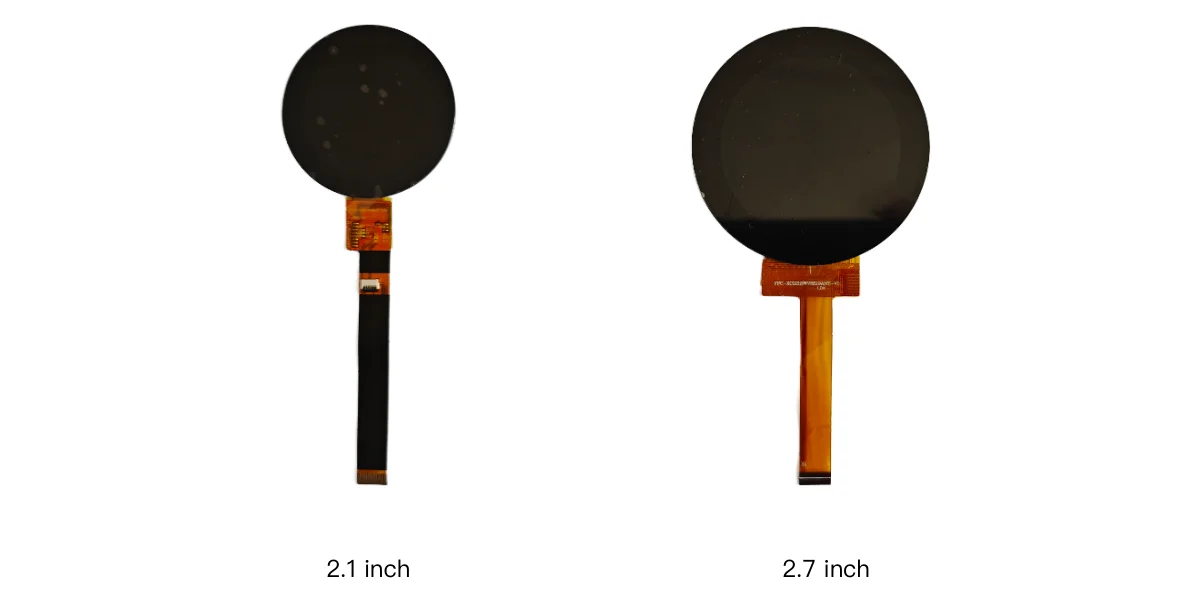

Nem, szélesebb választékot kínálunk. A 2,1 hüvelykes szerelvényen kívül 1,6 hüvelykes, 2,7 hüvelykes, 5 hüvelykes és egyéb méreteket is kínálunk. A konkrét választás a termék követelményeitől függ.
Igen. Az érintőpanelek teljesen személyre szabhatók az Ön igényei szerint, beleértve a külső formát, a fedőüveg speciális felületkezelését, az FPC-kábel kialakítását és még sok mást.
Igen. Az LCD modult vagy az érintőpanelt külön is szállítjuk. Olyan megoldást is támogatunk, ahol csak a fedőüveget laminálják, érintőpanel nélkül.
Igen. Ez a fajta kompakt érintőképernyő alkalmas olyan alkalmazásokhoz, mint az intelligens kávéfőzők, légtisztítók, konyhai készülékek és más intelligens vezérlőterminálok, a végső alkalmazási követelményektől függően.
Igen. Az ügyfelek megbeszélhetik velünk a testreszabott követelményeket, beleértve a kijelző méretét, az érintőpanelt, a fedőüveget, a teljes laminálást, az interfész típusát és a mechanikai integrációt.
Ideális esetben adja meg a kívánt képernyőméretet, felbontást, érintésfunkciót, fedőüveg méreteit, beépítési helyet, interfész-követelményeket, működési környezetet és becsült mennyiséget. Ezenkívül a termékrajzok vagy 3D házfájlok rendelkezésre bocsátása rendkívül előnyös lenne mechanikai értékelésünk szempontjából.
Ha Ön új háztartási készüléket fejleszt, örömmel veszünk részt a tervezési fázis legelején, hogy átfogóan értékeljük az általános termékigényeket.
A SKY-TDM szorosan együttműködhet ügyfeleinkkel, hogy felmérje az egyedi igényeket, beleértve a kijelző méretét, az érintőképernyős megoldást, a fedőüveget és az egyedi illesztőprogram-táblákat. Ez az együttműködésen alapuló megközelítés segít hibátlan késztermék létrehozásában, elkerülve annak szükségességét, hogy az általános tervezést kompromisszumokba hozzuk, csak a nem megfelelő szabványos szerkezethez.
Kérjük, forduljon hozzánk bármikor, hogy megbeszéljük a közelgő projektjeit.
